边底水气藏储气库建库可行性评价及关键设计方法

doi:10.12422/j.issn.1006-396X.2026.03.009

摘要/Abstract

摘要：

边底水气藏储气库投运后常面临库容量不足和调峰能力下降等问题。针对M区块纵向上水侵差异化分布以及断层复杂性特征，采取差异化水体能量建模法，模拟了3.2~14.0 倍水体能量对储气库运行的影响，并将断层静态评价与动态失效预测压力相结合，按“短板效应”设计了储气库安全运行压力；模拟并对比了多种井网形式，最终设计采用“水平井主导、直井辅助”的复合井网模式，部署了22口注采井。采取“高部位低速缓注”的控水策略，发挥水平井为主导的井网模式，提升了注采效率，单井日吸气能力达到34 万m³，是直井的2.1 倍。实践证实了边底水气藏建设储气库的可行性，该研究为同类型储气库的优化设计提供了重要的参考价值。

关键词: 边底水气藏, 数值模拟, 水体能量, 井网设计

Abstract:

After the commissioning of gas storage facilities in edge-bottom water gas reservoirs, issues such as insufficient storage capacity and reduced peak shaving capacity often arise. In response to the differentiated vertical water invasion distribution and complex fault characteristics in block M, a differentiated water energy modeling method was adopted to simulate the impact of 3.2 to 14.0 times of water energy on the operation of the gas storage. The static evaluation of fault SGR was combined with dynamic failure prediction pressure, and the safe operation pressure of the gas storage was designed based on the "short board effect". Various well patterns were simulated and compared. Ultimately, a composite well pattern featuring "horizontal wells as the mainstay and vertical wells as a supplement" was adopted, with the deployment of 22 injection-production wells. A water control strategy of "low-speed slow injection at high structural positions" was implemented, leveraging the well pattern dominated by horizontal wells to enhance injection-production efficiency. The daily gas injection capacity of a single well reached 340 000 cubic meters, which is 2.1 times that of a vertical well. Practice has confirmed the feasibility of constructing gas storage facilities in edge-bottom water gas reservoirs, and this study provides important reference value for the optimal design of similar gas storage facilities.

Key words: Edge-bottom water gas reservoir, Numerical simulation, Water body energy, Well pattern design

中图分类号:

TE122

郑彬, 董文明, 刘强, 颜学刚, 张维祎, 张昆, 濮孟蕾, 董文军. 边底水气藏储气库建库可行性评价及关键设计方法[J]. 石油化工高等学校学报, 2026, 39(3): 72-80.

Bin ZHENG, Wenming DONG, Qiang LIU, Xuegang YAN, Weiyi ZHANG, Kun ZHANG, Menglei PU, Wenjun DONG. Feasibility Evaluation and Key Design Methods for Underground Gas Storage Construction in Edge-Bottom Water Gas Reservoirs[J]. Journal of Petrochemical Universities, 2026, 39(3): 72-80.

0
/ / 推荐

导出引用管理器 EndNote|Ris|BibTeX

链接本文: https://journal.lnpu.edu.cn/syhg/CN/10.12422/j.issn.1006-396X.2026.03.009

https://journal.lnpu.edu.cn/syhg/CN/Y2026/V39/I3/72

图/表 16

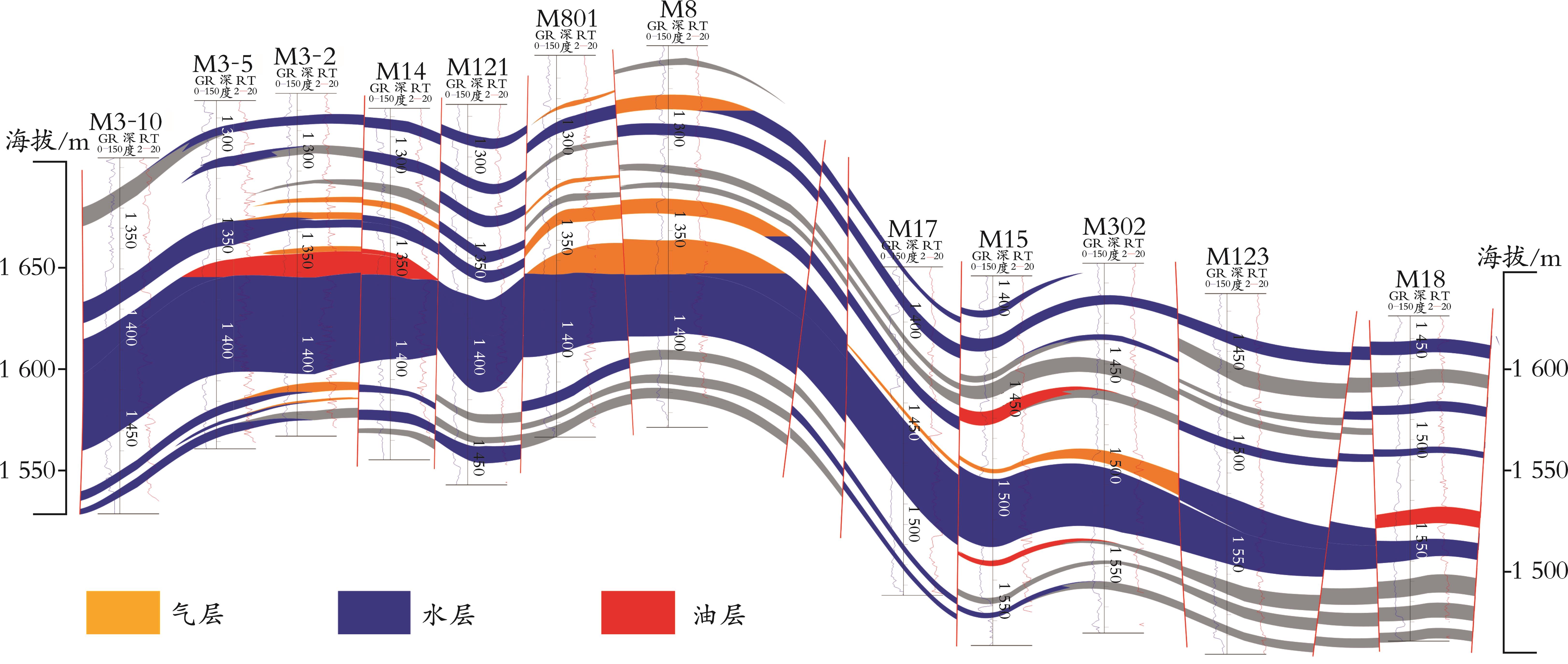

图1 M区块连井油气水层分布剖面图

Fig.1 Profile map of gas-water distribution in block M

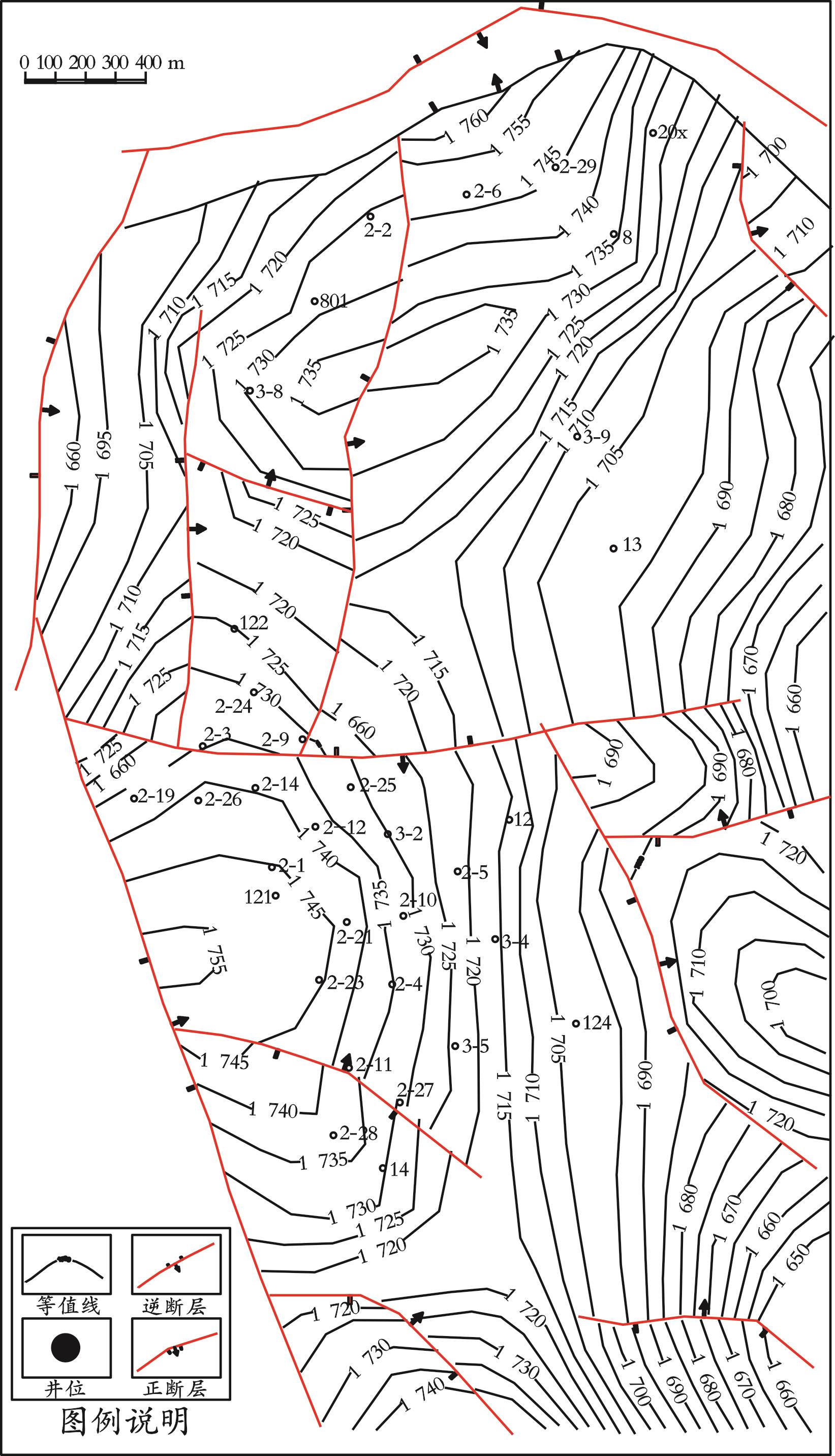

图2 M区块Ⅰ-2小层构造井位图

Fig.2 Location map of Ⅰ-2 sub layer structure well in block M

表1 各开发层系动静态参数对比

Table 1 Comparison of dynamic and static parameters of each development formation series

层位	地质储量/亿m³	原始压力/MPa	原始气水界面海拔/m	累产气量/亿m³	地层压力/MPa	压力保持率/%	水侵量/万m³
合计	21.51			6.11			142.1
Ⅰ-2	2.80	12.78	1 728.0	1.00	7.30	57.1	0
Ⅰ-6	7.55	12.78	1 674.5	1.55	9.15	71.6	20.0
Ⅱ-1	11.16	13.01	1 654.0	3.56	10.55	81.1	122.1

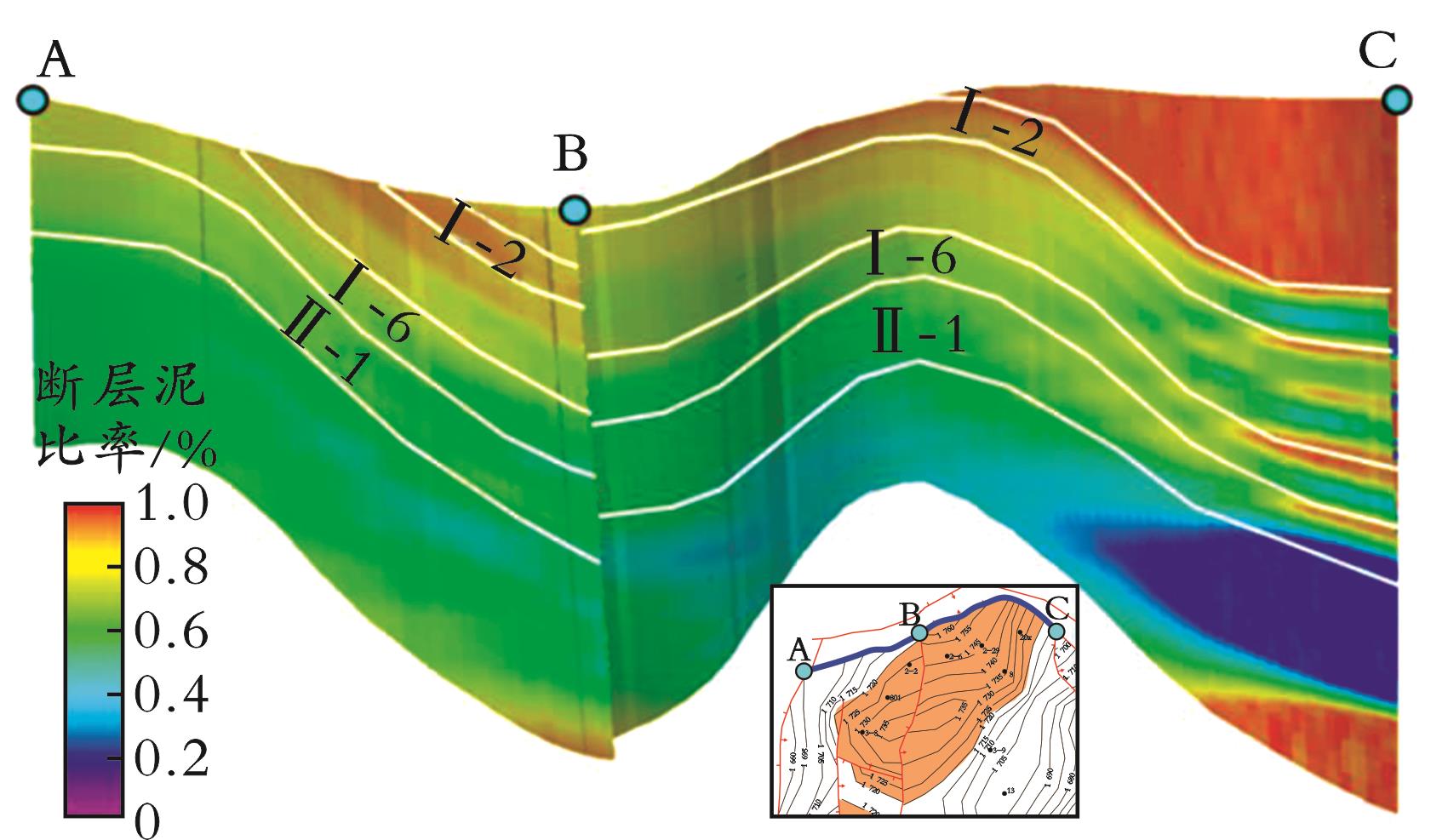

图3 M区块断层Rsg分布图

Fig.3 Distribution map of Rsg for block M fault

表2 M区块各断层压力稳定性评价

Table 2 Pressure stability evaluation of faults in the reservoir area

断层名称	临界流体压力/MPa		安全承受压力/MPa
断层名称	注采前	注采后	安全承受压力/MPa
边界断层Ⅰ	22.50	20.80	16.60
边界断层Ⅱ	21.10	18.20	14.60
边界断层Ⅲ	22.70	21.60	17.30
内部断层Ⅰ	28.30	27.80	22.20
内部断层Ⅱ	29.10	28.60	22.90
内部断层Ⅲ	28.90	28.10	22.50
内部断层Ⅳ	24.50	23.60	18.90
内部断层Ⅴ	27.60	25.30	20.20

表3 M区块纵向上水体能量评价

Table 3 Evaluation of vertical aquifer energy in block M

层位	水体类型	水体倍数	气藏体积/万m³	产水量/万m³	存水量/万m³	存水量/气藏体积
Ⅰ-2	边水	3.2	198.0	0	0	0
Ⅰ-6	边水	4.8	533.8	2.86	18.9	0.035
Ⅱ-1	边、底水	14.0	770.7	12.09	110.1	0.143

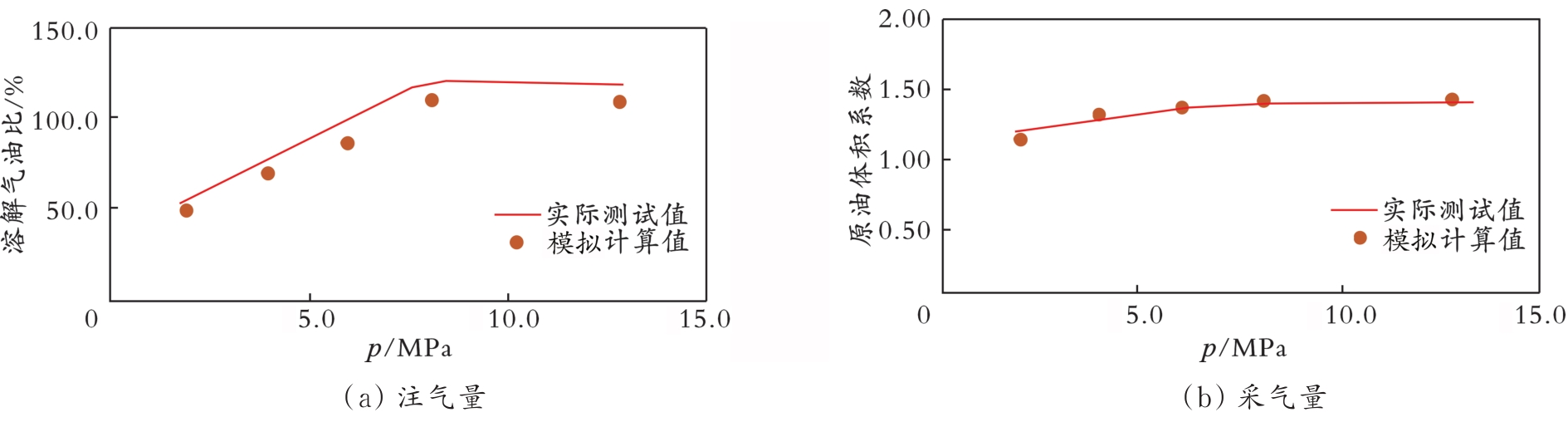

图4 地层实测值与模拟计算值的对比

Fig.4 Comparison between measured stratigraphic values and simulated calculated values

表4 M122井测试数据与模拟数据误差

Table 4 Error of test data and simulated data for Well M122

测试参数	实际测试值	模拟计算值	相对误差/%
饱和压力/MPa	8.06	8.21	1.86
地层原油密度/（g·cm^-3）	0.696	0.675	3.02
体积系数	1.403	1.452	3.49
黏度/（mPa·s）	0.939	0.851	9.37

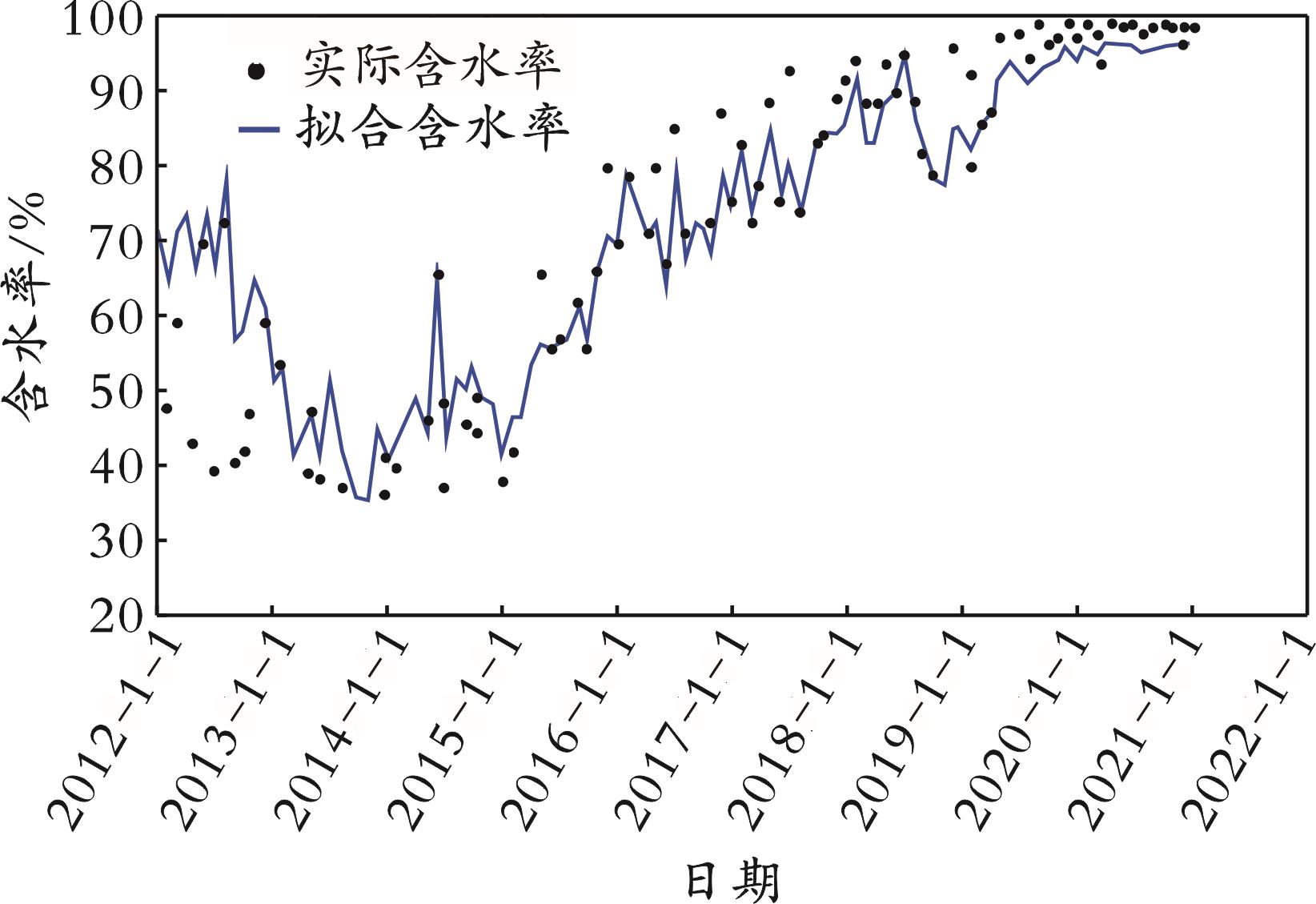

图5 M区块历史含水率拟合曲线

Fig.5 Historical water cut fitting curve of block M

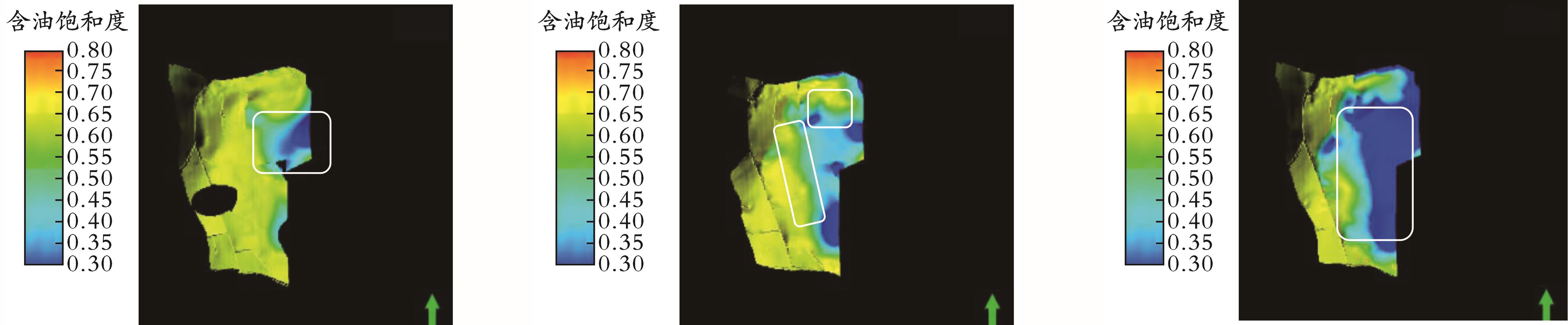

图6 M区块Ⅰ-2、Ⅰ-6、Ⅱ-1主力层含油饱和度场数值模拟分布图（a）Ⅰ-2 （b）Ⅰ-6 （c）Ⅱ-1

Fig.6 Numerical simulation distribution of oil saturation field for main layers Ⅰ-2, Ⅰ-6, Ⅱ-1 of block M

表5 储气库建设井网模拟方案

Table 5 Simulation scheme of well pattern for gas storage construction

井网类型	工作气量/亿m³	周期产水量/万m³	新钻井数/口
井网类型	工作气量/亿m³	周期产水量/万m³	水平井	直井	合计
全直井网	2.61	78	0	15	15
全水平井网	2.62	74	12	0	12
复合井网	2.64	64	6	6	12

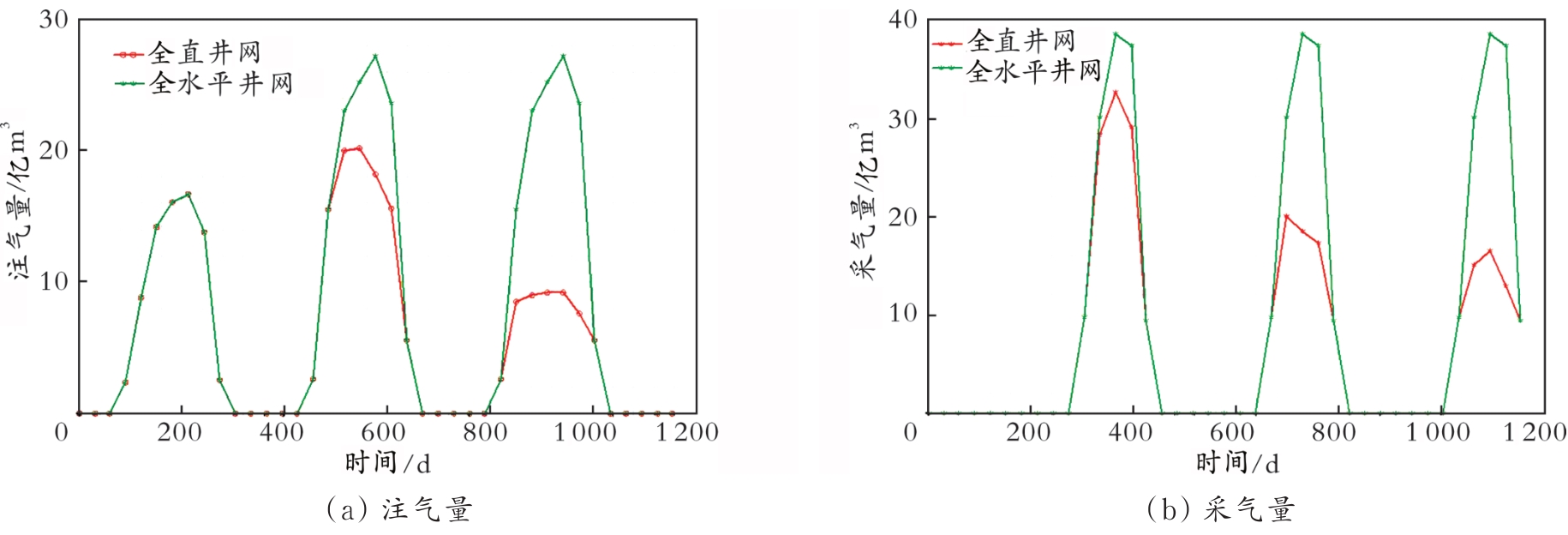

图7 全直井网与全水平井网建库运行3个周期的注气量、采气量模拟结果对比

Fig.7 Comparison of simulation results of gas injection and production rates for three operation cycles of gas storage with all vertical wells and all horizontal wells

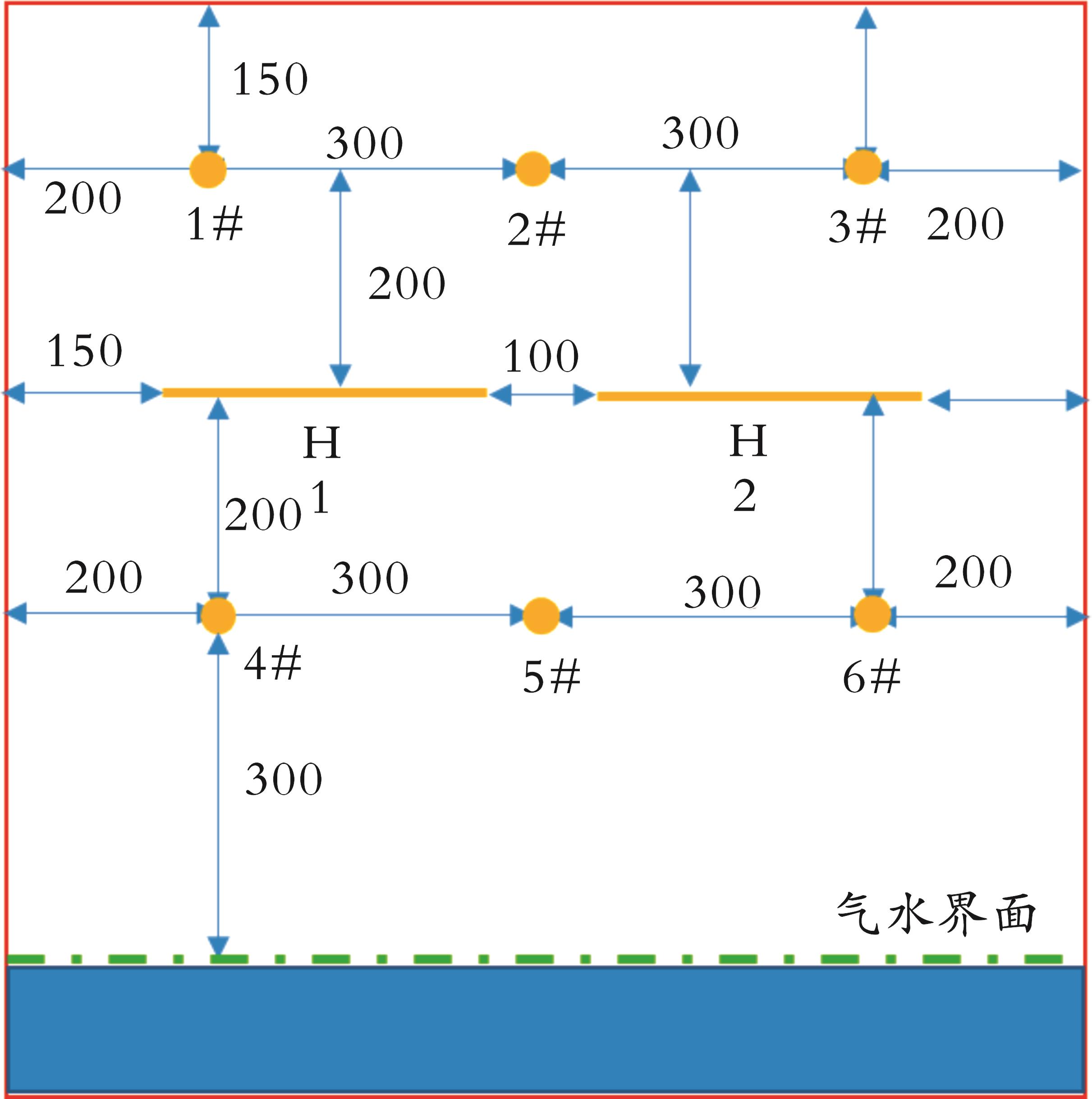

图8 机理模型井网示意图

Fig.8 Schematic diagram of mechanism model well patern

表6 不同井网模式运行参数对比

Table 6 Comparison of operational parameters for different well network patterns

井网类型	气水线前缘外推网格数/个	气水界面降低高度/m	气体波及面积/km²
全直井网	2~4	12~14	3.27
全水平井网	2~4	10~13	3.31
复合井网	4~5	13~15	3.43

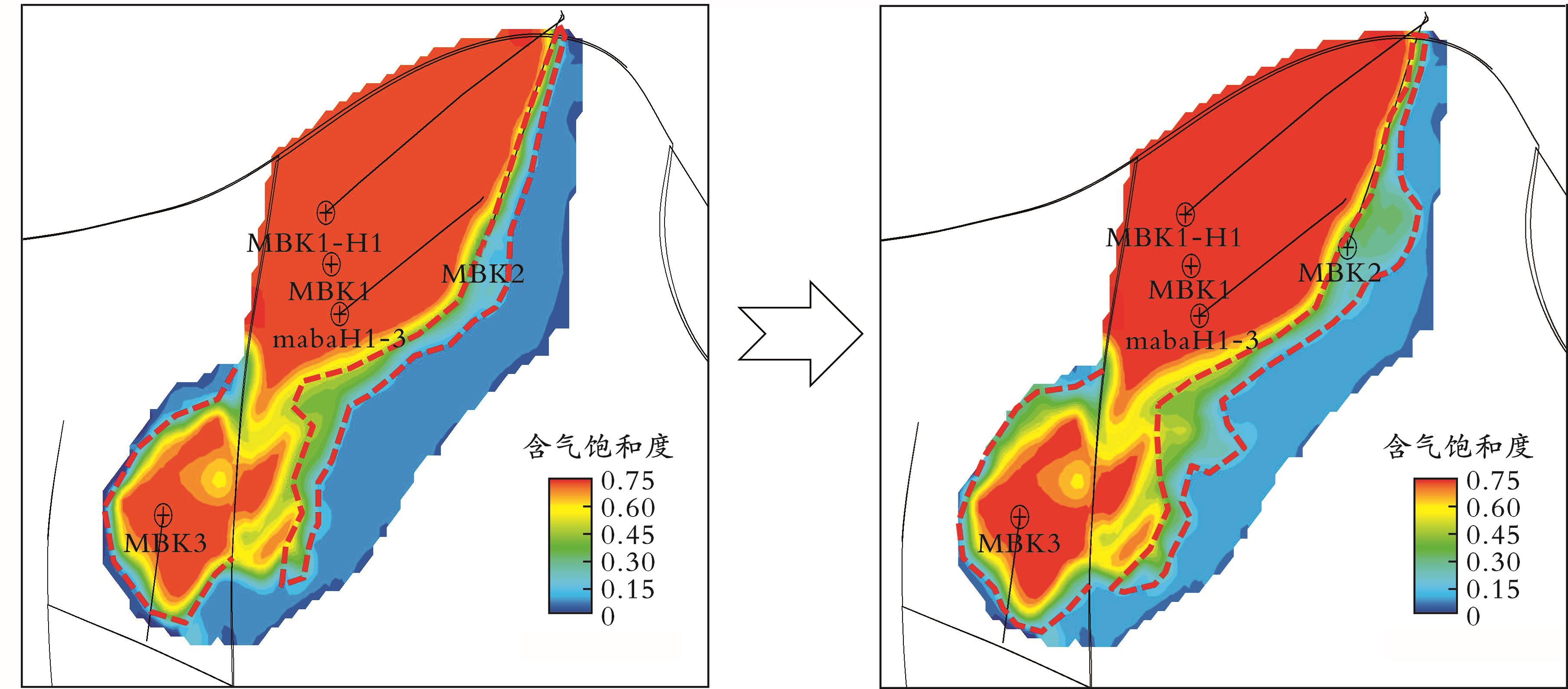

图9 数值模拟Ⅰ-2层注气前后饱和度场对比（a）注气前（b）注气后

Fig.9 Comparison of saturation field before and after gas injection in layer Ⅰ-2

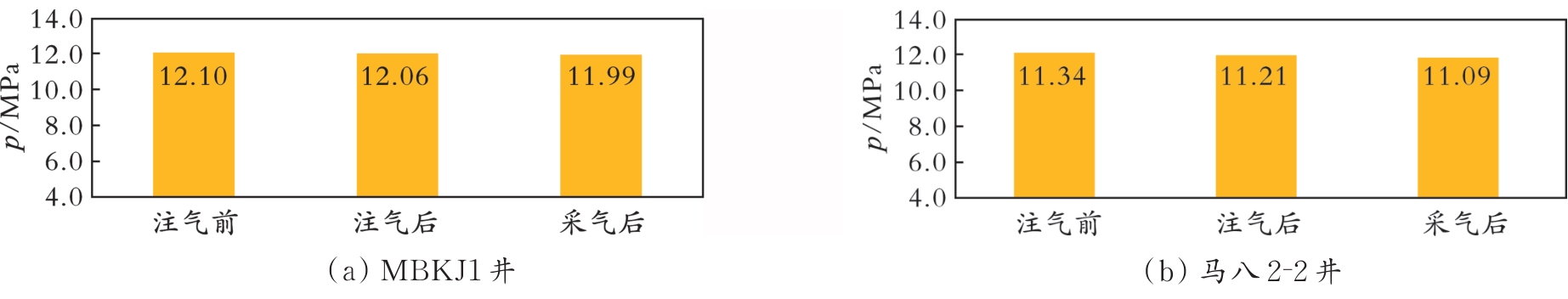

图10 储气库断层密封性监测井MBKJ1与盖层密封性监测井马八2-2在各操作节点的压力对比

Fig.10 Pressure comparison at each operation node between fault seal monitoring well MBKJ1 and cap rock sealmonitoring well Maba 2-2 of gas storage
