中俄东线天然气管道站场过滤分离区并联管路偏流分析

doi:10.12422/j.issn.1006-396X.2025.02.005

摘要/Abstract

摘要：

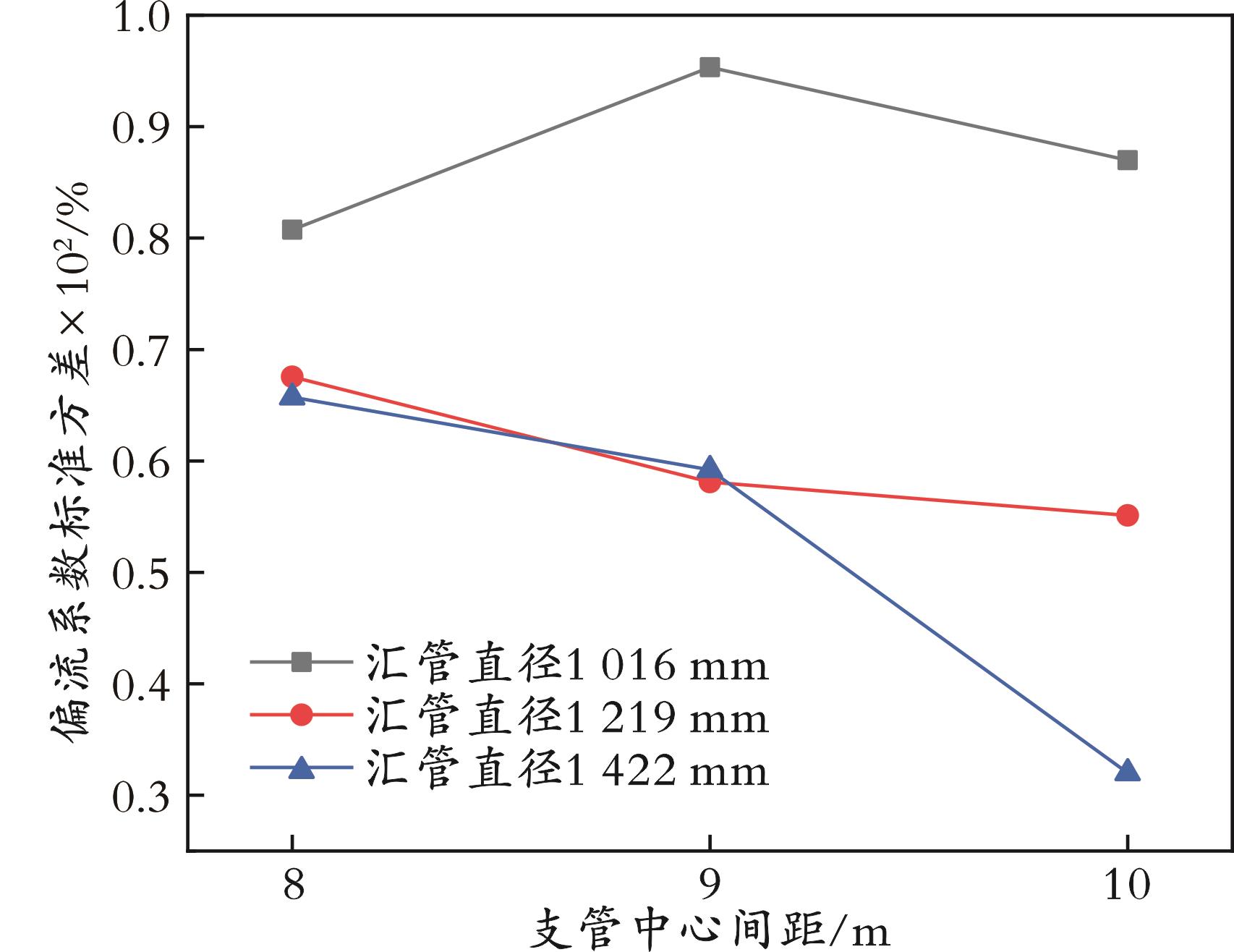

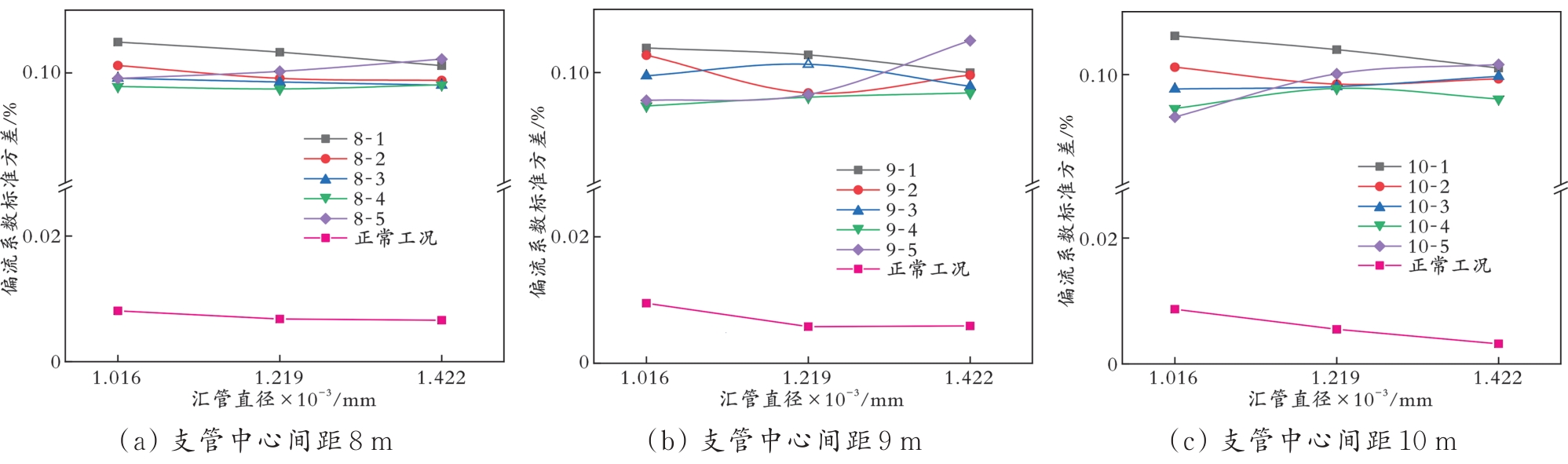

中俄东线某站场过滤分离区为并联管路，由于管内压力和管道布局的不同可能会出现支管流量分配不均的问题，影响过滤效果和整体工作效率。为避免管路偏流，使用计算流体动力学（CFD）方法进行了过滤分离区流量流向研究。结果表明，系统内压力分布、湍流分布、沿程摩阻损失、流体惯性等因素共同影响支管流量分配；在11种并联管路布置方式中，进出口在同侧的轴向进径向出方式3总体上偏流情况最小；正常工况下，在计算范围内偏流情况随汇管直径、支管中心间距的增大而减小；支管堵塞的故障工况会使系统的偏流程度大幅度增大。通过研究得到了并联管路流量分配规律和影响流量分配的主要因素，研究结果有助于指导输气站场的设计与建设。

关键词: 中俄天然气管道, 过滤分离区, 并联管路, 偏流, 数值模拟

Abstract:

The filtration and separation area of a station on the China?Russia East Route is set as parallel pipelines,and the uneven distribution of branch flow may occur due to the differences in internal pressure and pipeline layout,which affects the filtration efficiency and the overall work efficiency.In order to avoid pipeline bias, the flow direction of the filtration and separation area is studied based on computational fluid dynamics (CFD).Results show that pressure distribution, turbulent flow distribution, frictional resistance loss along the system,fluid inertia and other factors affect the branch pipe flow distribution.Among 11 parallel pipeline configurations,the axial inlet and radial outlet configuration (Type 3) with inlets and outlets on the same side exhibits the least flow maldistribution overall.Under normal working conditions,flow maldistribution decreases with increasing manifold diameter and branch pipe spacing within the calculation range.Fault conditions,such as branch pipe blockages,significantly exacerbate flow maldistribution in the system.It is concluded that the flow distribution rule and the main factors affecting the flow distribution are obtained,which is helpful to guide the design and construction of gas transmission station.

Key words: China?Russia gas pipeline, Filtration and separation zone, Parallel pipelines, Flow maldistribution, Numerical simulation

中图分类号:

TE832

孙立刚, 刘少山, 王倩冰, 郭一凡, 李智, 张淼, 陆世平, 陈毅. 中俄东线天然气管道站场过滤分离区并联管路偏流分析[J]. 石油化工高等学校学报, 2025, 38(2): 38-47.

Ligang SUN, Shaoshan LIU, Qianbing WANG, Yifan GUO, Zhi LI, Miao ZHANG, Shiping LU, Yi CHEN. Analysis of Flow Maldistribution of Parallel Pipeline in Filtration Separation Area of China⁃Russia East Route Natural Gas Pipeline Station[J]. Journal of Petrochemical Universities, 2025, 38(2): 38-47.

0
/ / 推荐

导出引用管理器 EndNote|Ris|BibTeX

链接本文: https://journal.lnpu.edu.cn/syhg/CN/10.12422/j.issn.1006-396X.2025.02.005

https://journal.lnpu.edu.cn/syhg/CN/Y2025/V38/I2/38

图/表 15

参考文献 22

1	高乐，丁雨.中俄东线天然气管道跨国计量站配置及运行现状［J］.油气储运，2020，39（4）：446⁃452.
	GAO L，DING Y.Configuration and operation status of cross⁃border metering stations in China⁃Russia eastern gas pipeline［J］.Oil & Gas Storage and Transportation，2020，39（4）：446⁃452.
2	陆美彤，毛平平，赵仕浩，等.中俄东线天然气管道黑河首站计量系统管汇偏流分析［J］.天然气工业，2020，40（10）：133⁃138.
	LU M T，MAO P P，ZHAO S H，et al.Analysis on the bias current in the manifold of measurement system at the Heihe initial station of China⁃Russian eastern gas pipeline［J］.Natural Gas Industry，2020，40（10）：133⁃138.
3	孙勇，赵国辉，游泽彬，等.中俄东线中段天然气管道投产技术探讨［J］.油气储运，2022，41（11）：1312⁃1318.
	SUN Y，ZHAO G H，YOU Z B，et al.Discussion on commissioning technology for the middle section of China⁃Russia eastern gas pipeline［J］.Oil & Gas Storage and Transportation，2022，41（11）：1312⁃1318.
4	廖峻.中俄东线应用大口径管道的可行性研究［D］.西安：西安石油大学，2016.
5	DBOUK H M，HAYEK H，GHORAYEB K.Modular approach for optimal pipeline layout［J］.Journal of Petroleum Science and Engineering，2021，197：107934.
6	CHIOU J P.The effect of nonuniform fluid flow distribution on the thermal performance of solar collector［J］.Solar Energy，1982，29（6）：487⁃502.
7	QIN S，LIU D D，DU K J，et al.Analysis of flow distribution uniformity of parallel tube sets with radial inlet［J］.Vibroengineering Procedia，2021，39：76⁃81.
8	艾宁，樊建华，计建炳.CFD⁃PIV流场分析技术应用于太阳热水系统的研究进展［J］.化工进展，2007，26（4）：513⁃518.
	AI N，FAN J H，JI J B.Overview of CFD and PIV application in investigation of solar thermal systems［J］.Chemical Industry and Engineering Progress，2007，26（4）：513⁃518.
9	陈海宏，李清平，姚海元，等.气液两相流集输管汇偏流问题研究［J］.油气田地面工程，2019，38（3）：1⁃6.
	CHEN H H，LI Q P，YAO H Y，et al.Study on the flow maldistribution problem of the gathering and transportation manifold for gas⁃liquid two phase flow［J］.Oil⁃Gasfield Surface Engineering，2019，38（3）：1⁃6.
10	王莹莹.转油站多相来流系统并联管路偏流特性分析［D］.大庆：东北石油大学，2018.
11	张娟丽.多分支石灰石输送管路偏流特性的CPFD数值模拟［D］.太原：太原理工大学，2015.
12	敬佩瑜，郑思佳，张帅，等.输气站场过滤分离器压降与除尘效率变化特性［J］.化工进展，2021，40（10）：5480⁃5490.
	JING P Y，ZHENG S J，ZHANG S，et al.Change characteristics of pressure drop and collection efficiency of the filter separators in the gas transmission station［J］.Chemical Industry and Engineering Progress，2021，40（10）：5480⁃5490.
13	熊至宜.高压天然气集输用旋风分离器的分离性能研究［D］.北京：中国石油大学（北京），2008.
14	李冰.地下水封洞库大落差进油管道稳定性研究［D］.青岛：中国石油大学（华东），2020.
15	郭尚群，赵坚行.RNG k⁃ε模型数值模拟油雾燃烧流场［J］.航空动力学报，2005，20（5）：807⁃812.
	GUO S Q，ZHAO J H.Numerical simulation of three⁃dimensional spray combustion flow field by RNG k⁃ε turbulent model［J］.Journal of Aerospace Power，2005，20（5）：807⁃812.
16	陈庆光，徐忠，张永建.RNG κ⁃ε模式在工程湍流数值计算中的应用［J］.力学季刊，2003，24（1）：88⁃95.
	CHEN Q G，XU Z，ZHANG Y J.Application of RNG κ⁃ε models in numerical simulations of engineering turbulent flows［J］.Chinese Quarterly of Mechanics，2003，24（1）：88⁃95.
17	吴永诚，苗峰，黎义斌，等.基于RNG k⁃ε模型的竖板绕流数值模拟［J］.四川建筑科学研究，2014，40（4）：21⁃25.
	WU Y C，MIAO F，LI Y B，et al.Numerical simulation of flow around a vertical plate using RNG k ⁃ ε turbulence model［J］.Sichuan Building Science，2014，40（4）：21⁃25.
18	曹欣，朱玉琴，陈乐，等.并联管组流量分配特性研究［J］.石油工业技术监督，2022，38（3）：27⁃30.
	CAO X，ZHU Y Q，CHEN L，et al.Study on flow⁃rate distribution characteristics of parallel pipes［J］.Technology Supervision in Petroleum Industry，2022，38（3）：27⁃30.
19	柏威，鄂学全.基于非结构化同位网格的SIMPLE算法［J］.计算力学学报，2003（6）：702⁃710.
	BAI W，E X Q.Implement of SIMPLE algorithm based on unstructured colocated meshes［J］.Chinese Journal of Computational Mechanics，2003（6）：702⁃710.
20	冯阳，侯吉瑞，杨钰龙，等.2⁃D纳米黑卡油水界面微观驱油机理分子动力学模拟［J］.油田化学，2022，39（2）：311⁃317.
	FENG Y，HOU J R，YANG Y L，et al.Molecular dynamics simulation research on microscopic mechanism of two⁃dimension（2⁃D） black nanosheet at water/oil interface［J］.Oilfield Chemistry，2022，39（2）：311⁃317.
21	刘文明，袁起民.下行床入口分布器的计算流体力学模拟研究［J］.石油炼制与化工，2022，53（8）：73⁃78.
	LIU W M，YUAN Q M.Computational fluid dynamics simulation of gas⁃soliddownerdistributor［J］.Petroleum Processing and Petrochemicals，2022，53（8）：73⁃78.
22	张笑洋，王晓冬，董文秀，等.天然气非线性复合渗流数学模型［J］.东北石油大学学报，2015，39（4）：79⁃87.
	ZHANG X Y，WANG X D，DONG W X，et al.Nonlinear compound flow mathematical model for natural gas［J］.Journal of Northeast Petroleum University，2015，39（4）：79⁃87.

天然气进出方式	管路布置方式
天然气进出方式	方式1	方式2	方式3
轴向进出			-
径向进出
轴向进径向出
径向进轴向出

天然气进出方式	管路布置方式
天然气进出方式	方式1	方式2	方式3
轴向进出			-
径向进出
轴向进径向出
径向进轴向出

设备	边界条件	数值
进出口汇管	管径/mm	1 219
	壁厚/mm	26.4
	长度/ m	42.5
支管	数量	5（5用0备）
	管径/mm	610
	壁厚/mm	22.2
	长度/m	22.2
	管距/m	10
旋风分离器	压降/MPa	0.03
过滤分离器	压降/MPa	0.05

设备	边界条件	数值
进出口汇管	管径/mm	1 219
	壁厚/mm	26.4
	长度/ m	42.5
支管	数量	5（5用0备）
	管径/mm	610
	壁厚/mm	22.2
	长度/m	22.2
	管距/m	10
旋风分离器	压降/MPa	0.03
过滤分离器	压降/MPa	0.05

布置方式	流量/（kg·s^-1）
布置方式	支管1	支管2	支管3	支管4	支管5	平均值
轴向进出方式1	185.75	186.41	187.73	187.88	189.30	187.41
轴向进出方式2	196.03	190.87	186.29	183.34	180.32	187.37
径向进出方式1	184.97	187.37	192.88	186.70	185.57	187.50
径向进出方式2	192.23	190.49	185.45	182.65	186.81	187.53
径向进出方式3	183.47	185.06	186.33	187.56	194.81	187.45
轴向进径向出方式1	189.56	190.82	187.04	187.41	182.01	187.37
轴向进径向出方式2	192.81	191.38	188.11	184.00	180.97	187.46
轴向进径向出方式3	185.93	187.92	187.85	188.56	186.87	187.43
径向进轴向出方式1	192.55	186.79	192.46	183.17	182.31	187.45
径向进轴向出方式2	193.31	188.80	185.63	182.02	187.12	187.37
径向进轴向出方式3	194.99	186.01	186.30	184.62	185.54	187.49
