固体超强酸S2O82-/ZrO2⁃CeO2催化合成乙酸正丁酯的研究

doi:10.12422/j.issn.1006-396X.2025.06.009

摘要/Abstract

摘要：

以硝酸锆和硝酸铈为金属源，通过沉淀?浸渍法制备了固体超强酸催化剂S₂O $8 2 -$ /ZrO₂?CeO₂；以S₂O $8 2 -$ /ZrO₂?CeO₂为催化剂,乙酸和正丁醇为原料催化合成乙酸正丁酯，考察了催化剂的质量、n(醇)/n(酸)、反应温度、反应时间等条件对催化反应的影响；通过XRD、FT?IR、N₂吸附脱附等温线、NH₃?TPD对催化剂进行了表征。结果表明，催化剂S₂O $8 2 -$ /ZrO₂?CeO₂的酸性较强，催化效果较好；催化剂S₂O $8 2 -$ /ZrO₂?CeO₂的最佳反应条件为：Ce的负载量（质量分数）为2.0%，催化剂质量为0.6 g，n(醇)/n(酸)=2.0∶1.0，反应温度为115 ℃，反应时间为4.0 h，过硫酸铵浓度为0.5 mol/L；在最佳反应条件下，乙酸正丁酯的酯化率可达99.6%，重复实验5次后，转化率仍可达59.4%。

关键词: S₂O $8 2 -$ /ZrO₂?CeO₂, 催化, 氧化铈, 乙酸正丁酯, 固体超强酸

Abstract:

Solid superacid catalyst S₂O $8 2 -$ /ZrO₂?CeO₂ was prepared by precipitation impregnation method using zirconium nitrate and cerium nitrate as metal sources.n?Butyl acetate was synthesized through the catalytic esterification of acetic acid and n?butanol over S₂O $8 2 -$ /ZrO₂?CeO₂.The effects of catalyst mass,n(alkanol)/n(acid),reaction temperature and reaction time on the catalytic reaction were investigated.The catalyst was characterized by XRD,FT?IR,N₂ adsorption?desorption isotherm and NH₃?TPD.The results indicated that S₂O $8 2 -$ /ZrO₂?CeO₂ possesses strong acidity and exhibits superior catalytic activity.The optimal reaction conditions were determined as follows: cerium loading（mass fraction） of 2.0%,catalyst mass of 0.6 g,n(alcohol)/n(acid) molar ratio of 2.0∶1.0,reaction temperature of 115 °C,reaction time of 4.0 h,and ammonium persulfate concentration of 0.5 mol/L.Under these optimal conditions,the esterification rate of n?butyl acetate reached 99.6%.After 5 cycles of repeated use,the conversion rate remained at 59.4%.

Key words: S₂O $8 2 -$ /ZrO₂?CeO₂, Catalyst, Cerium oxide, Butyl acetate, Solid superacid

中图分类号:

TQ032

师阳, 杜佳奇, 闫锋, 孙岢欣, 庄仕钊. 固体超强酸S₂O $8 2 -$ /ZrO₂⁃CeO₂催化合成乙酸正丁酯的研究[J]. 石油化工高等学校学报, 2025, 38(6): 74-80.

Yang SHI, Jiaqi DU, Feng YAN, Kexin SUN, Shizhao ZHUANG. Study on the Catalytic Synthesis of n⁃Butyl Acetate Using Solid Superacid S₂O $8 2 -$ /ZrO₂⁃CeO₂[J]. Journal of Petrochemical Universities, 2025, 38(6): 74-80.

0
/ / 推荐

导出引用管理器 EndNote|Ris|BibTeX

链接本文: https://journal.lnpu.edu.cn/syhg/CN/10.12422/j.issn.1006-396X.2025.06.009

https://journal.lnpu.edu.cn/syhg/CN/Y2025/V38/I6/74

图/表 13

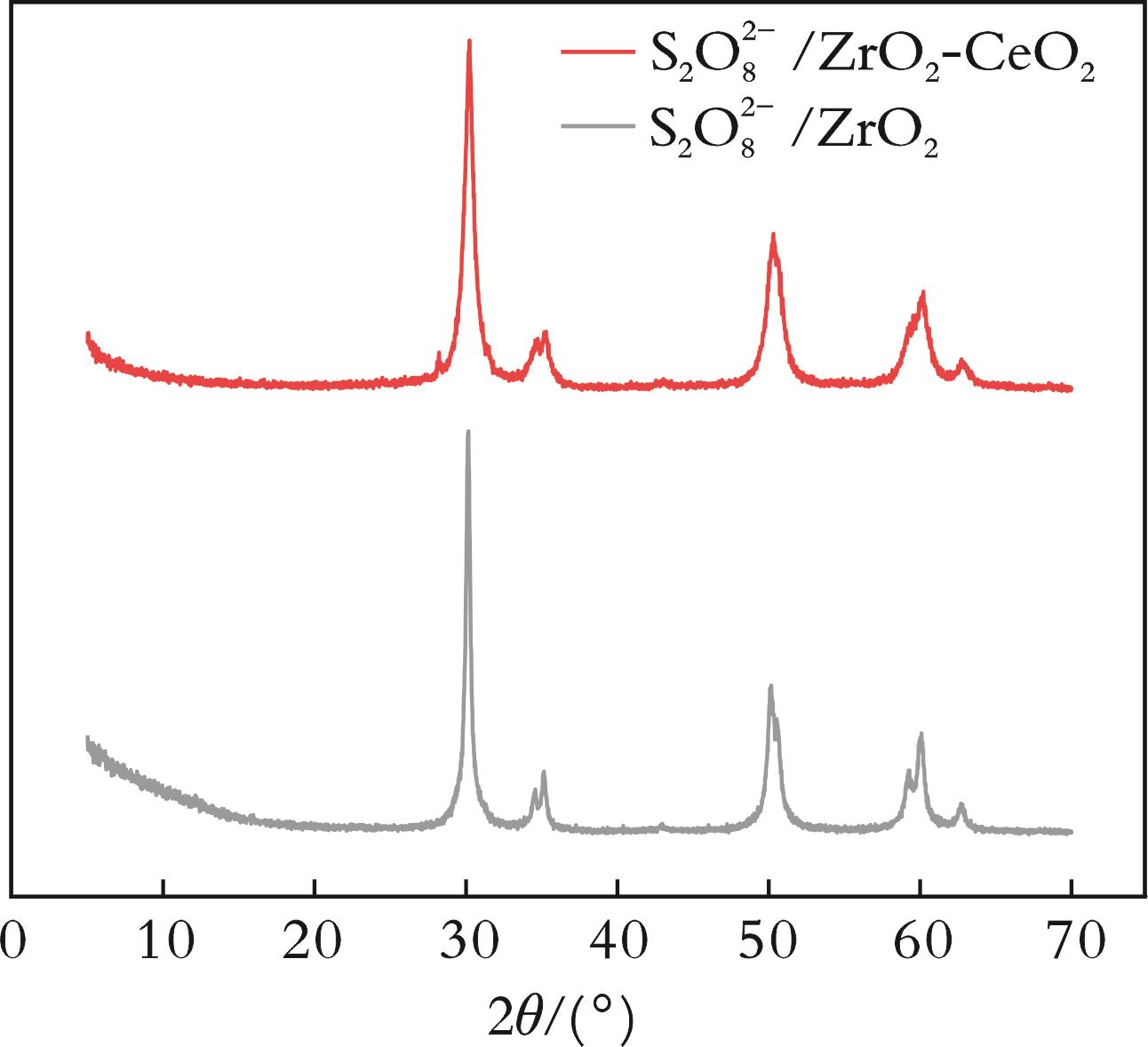

图1 催化剂的XRD谱图

Fig.1 XRD curves of catalysts

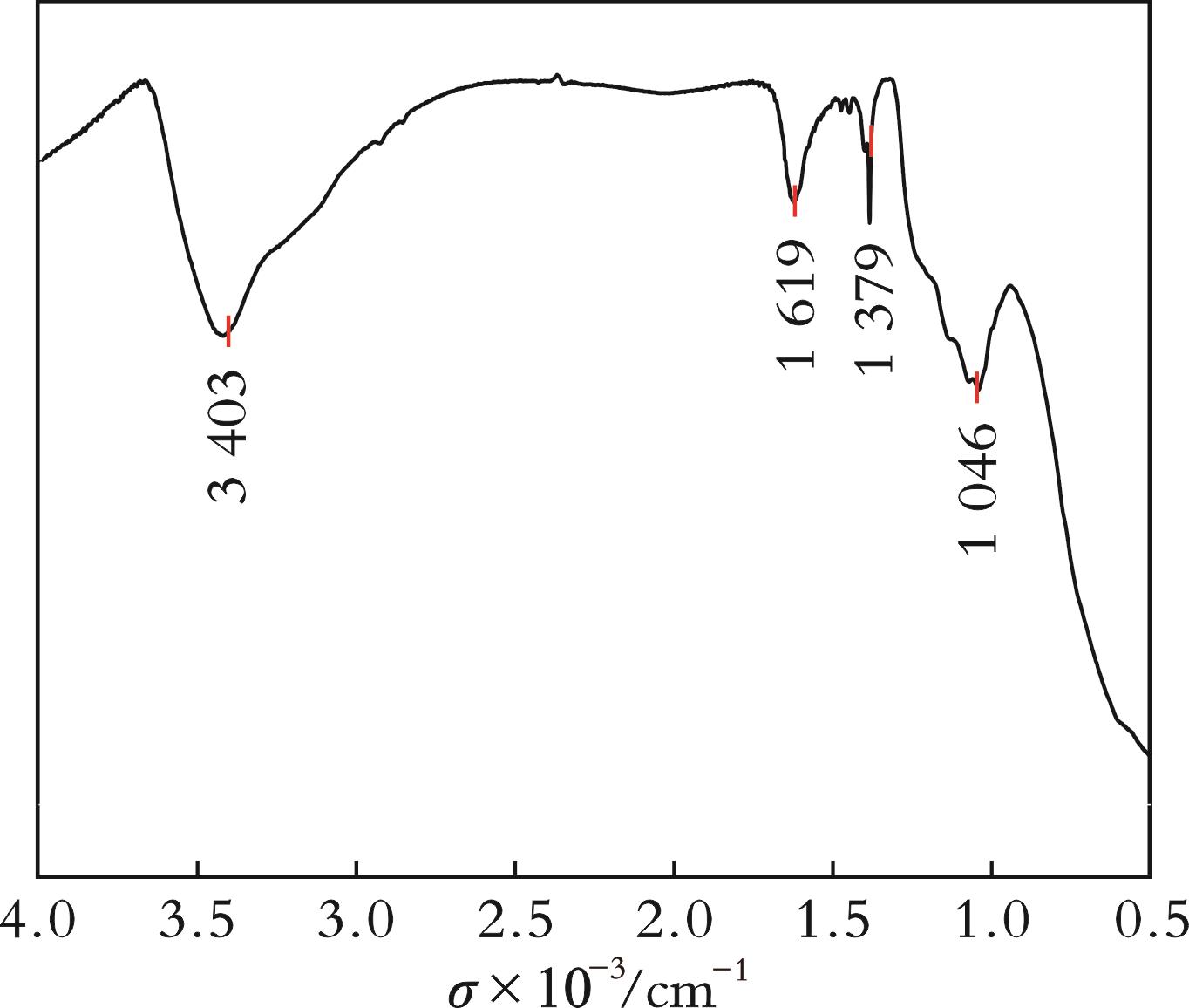

图2 S2O82-/ZrO2?CeO2的FT?IR谱图

Fig.2 FT?IR spectra of S2O82-/ZrO2?CeO2

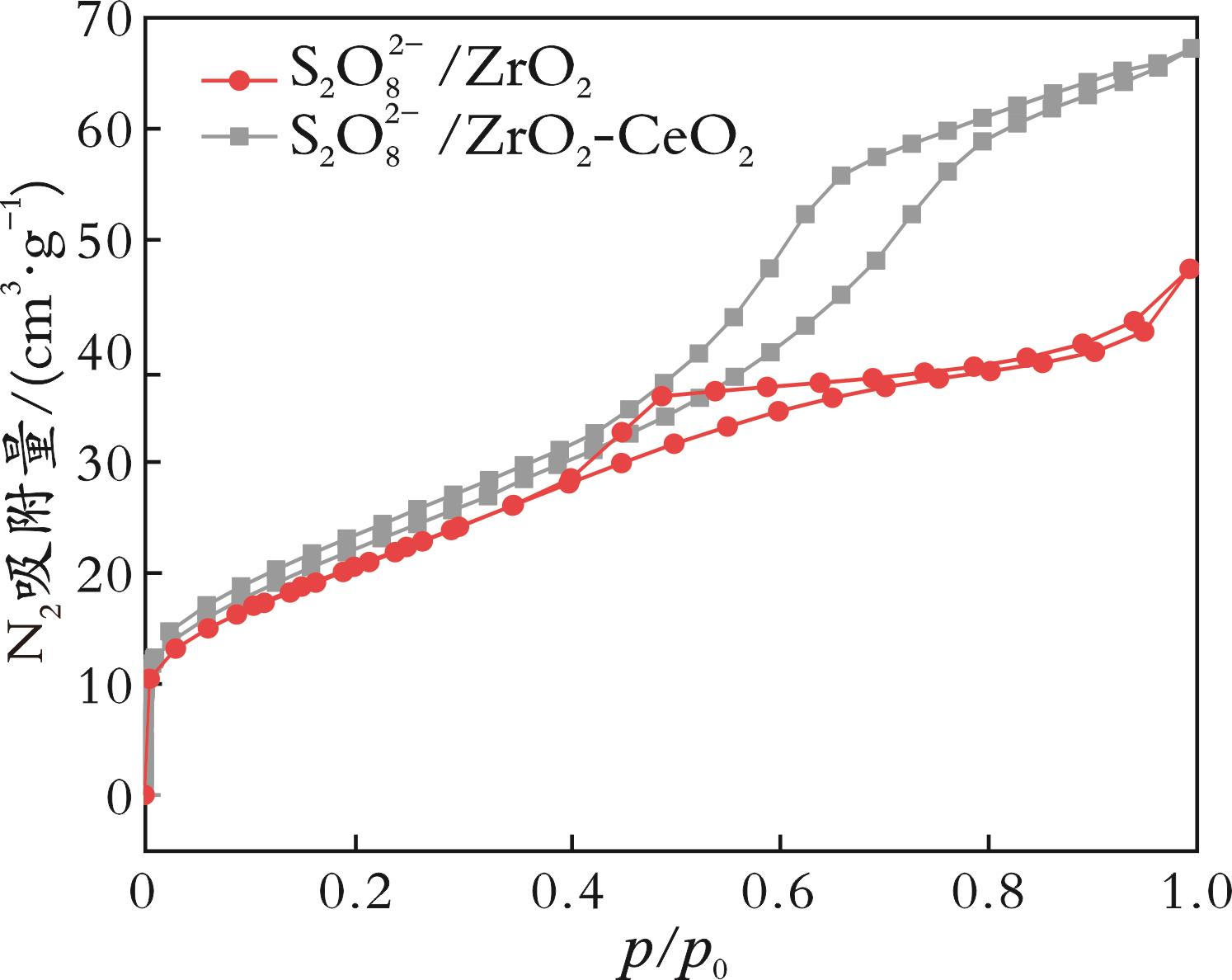

图3 催化剂的N2吸附脱附等温线

Fig.3 The N2 adsorption?desorption isotherm of the catalyst

表1 催化剂的物性参数

Table 1 Physical property parameters for catalysts

催化剂

比表面积/(m²·g^-1)

孔容/

(cm³·g^-1)

孔径/

S₂O

8 2 -

/ZrO₂

76.698 9

0.072 9

3.801 9

S₂O

8 2 -

/ZrO₂⁃CeO₂

82.095 3

0.100 0

7.032 2

表1 催化剂的物性参数

Table 1 Physical property parameters for catalysts

催化剂

比表面积/(m²·g^-1)

孔容/

(cm³·g^-1)

孔径/

S₂O

8 2 -

/ZrO₂

76.698 9

0.072 9

3.801 9

S₂O

8 2 -

/ZrO₂⁃CeO₂

82.095 3

0.100 0

7.032 2

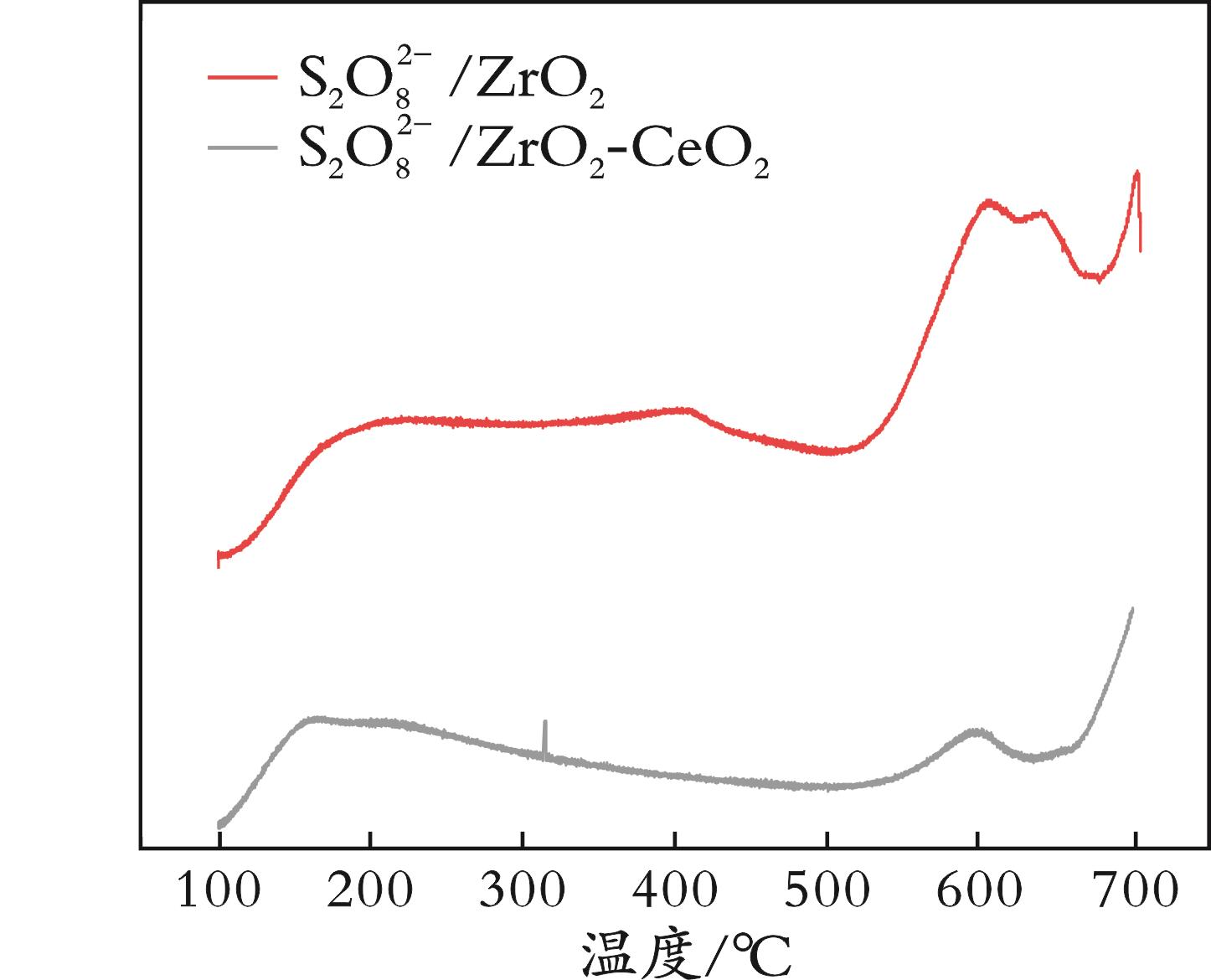

图4 催化剂的NH3?TPD谱图

Fig.4 NH3?TPD spectra of catalysts

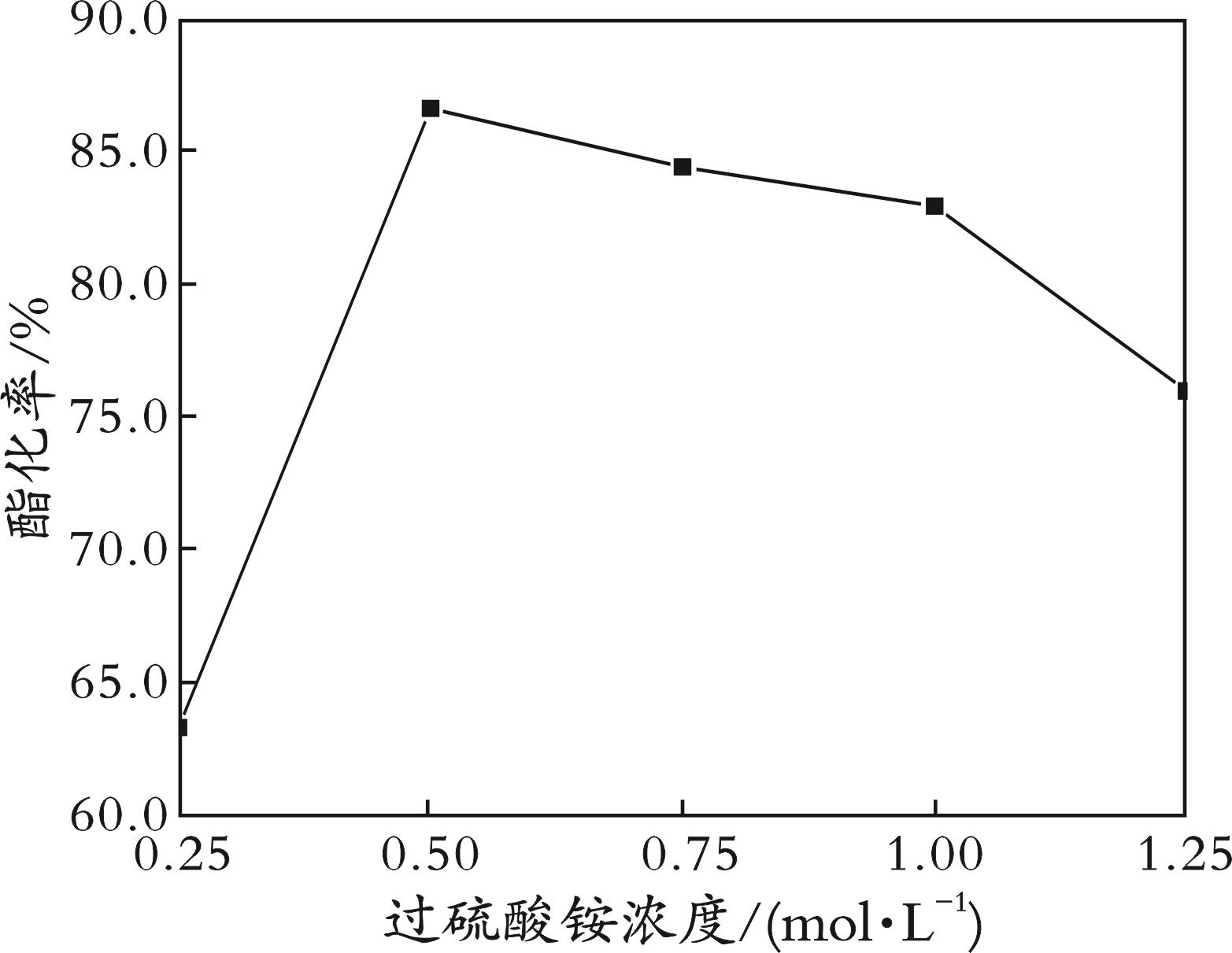

图5 过硫酸铵浓度对催化性能的影响

Fig.5 Effect of ammonium persulfate concentration on catalytic performance

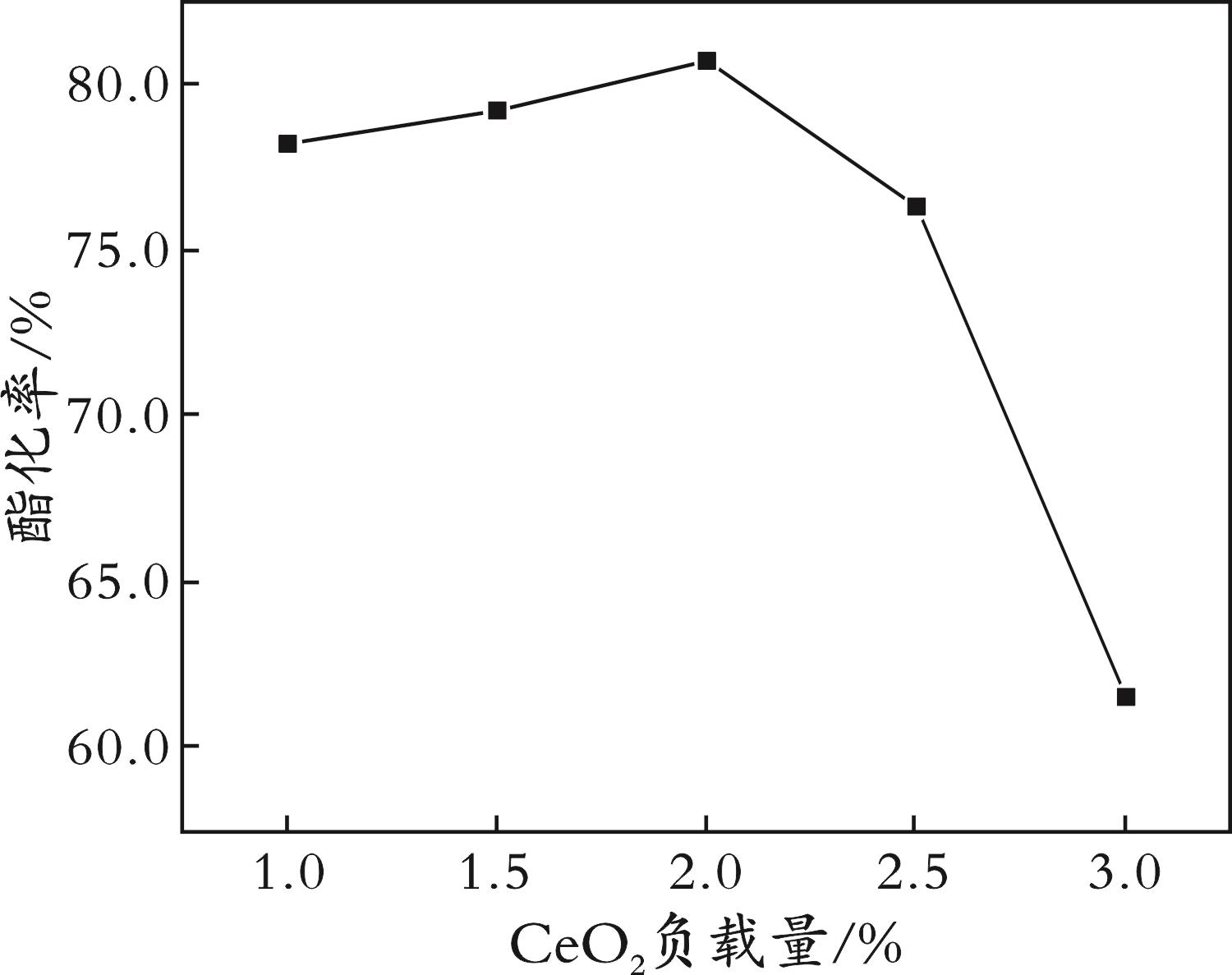

图6 催化剂中CeO2负载量对催化性能的影响

Fig.6 Effect of CeO2 loading in catalyst on catalytic performance

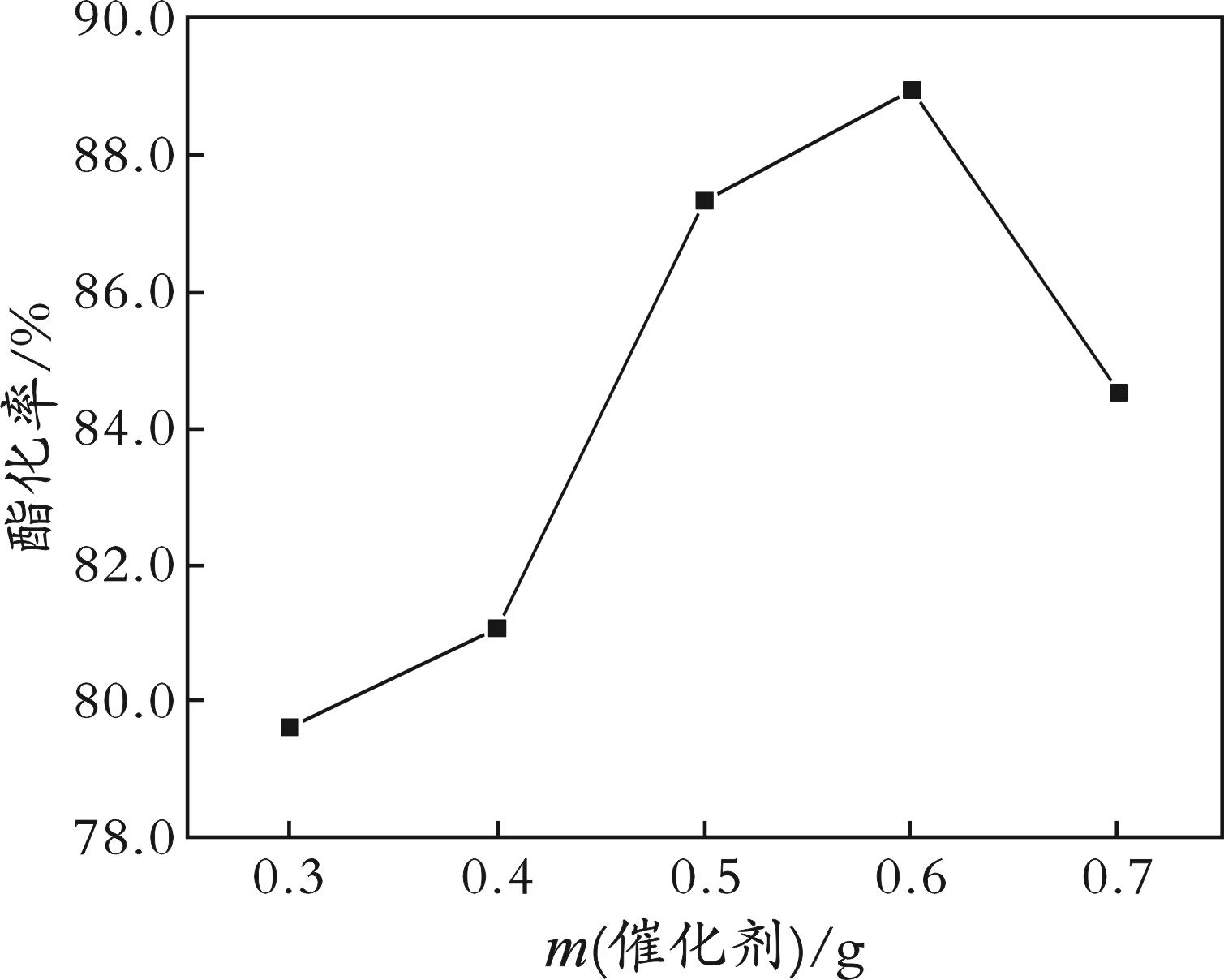

图7 催化剂质量对催化性能的影响

Fig.7 The effect of catalyst quality on catalytic performance

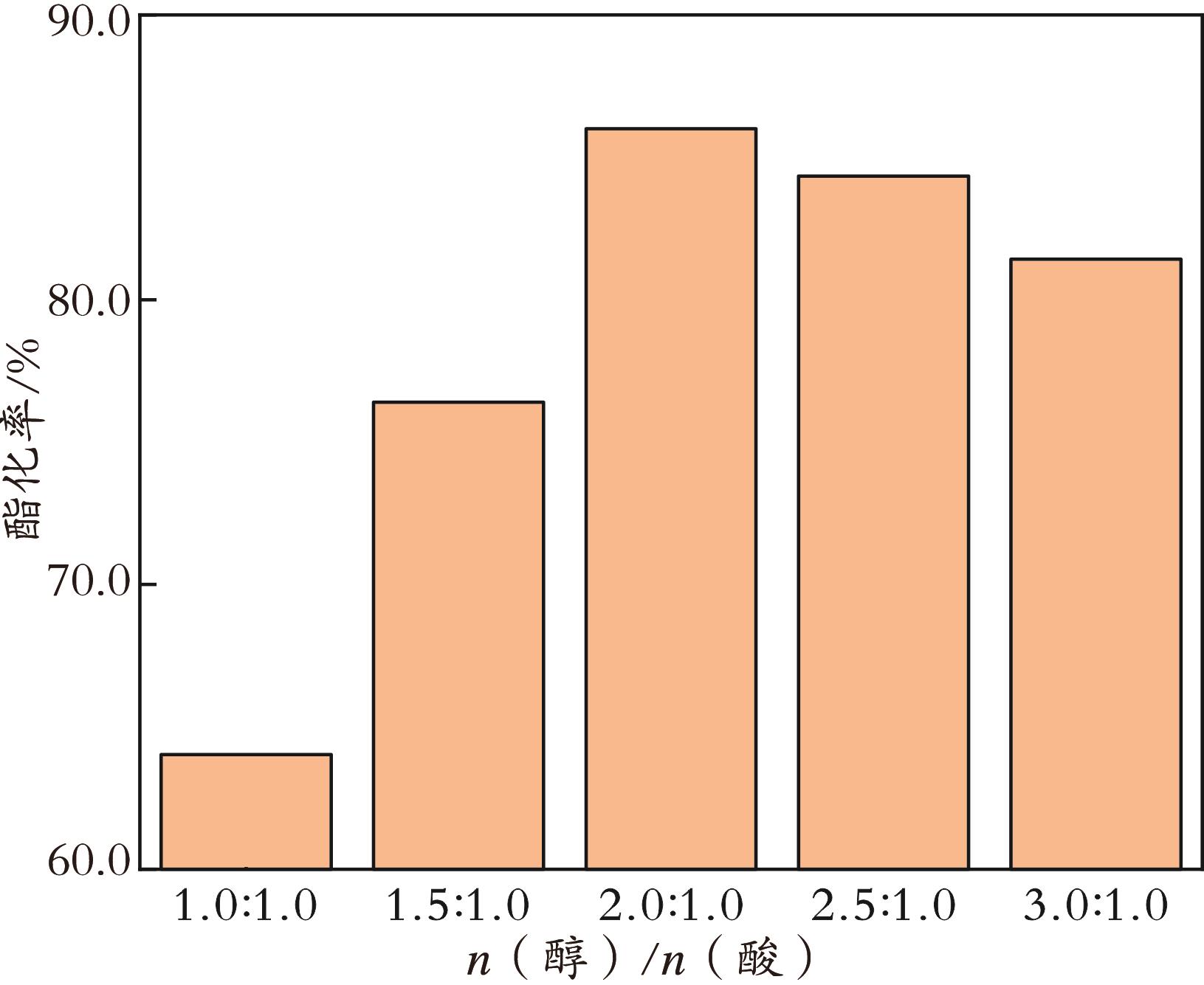

图8 n（醇）/n（酸）对催化性能的影响

Fig.8 The effect of n(alcohol)/n(acid) on catalytic performance

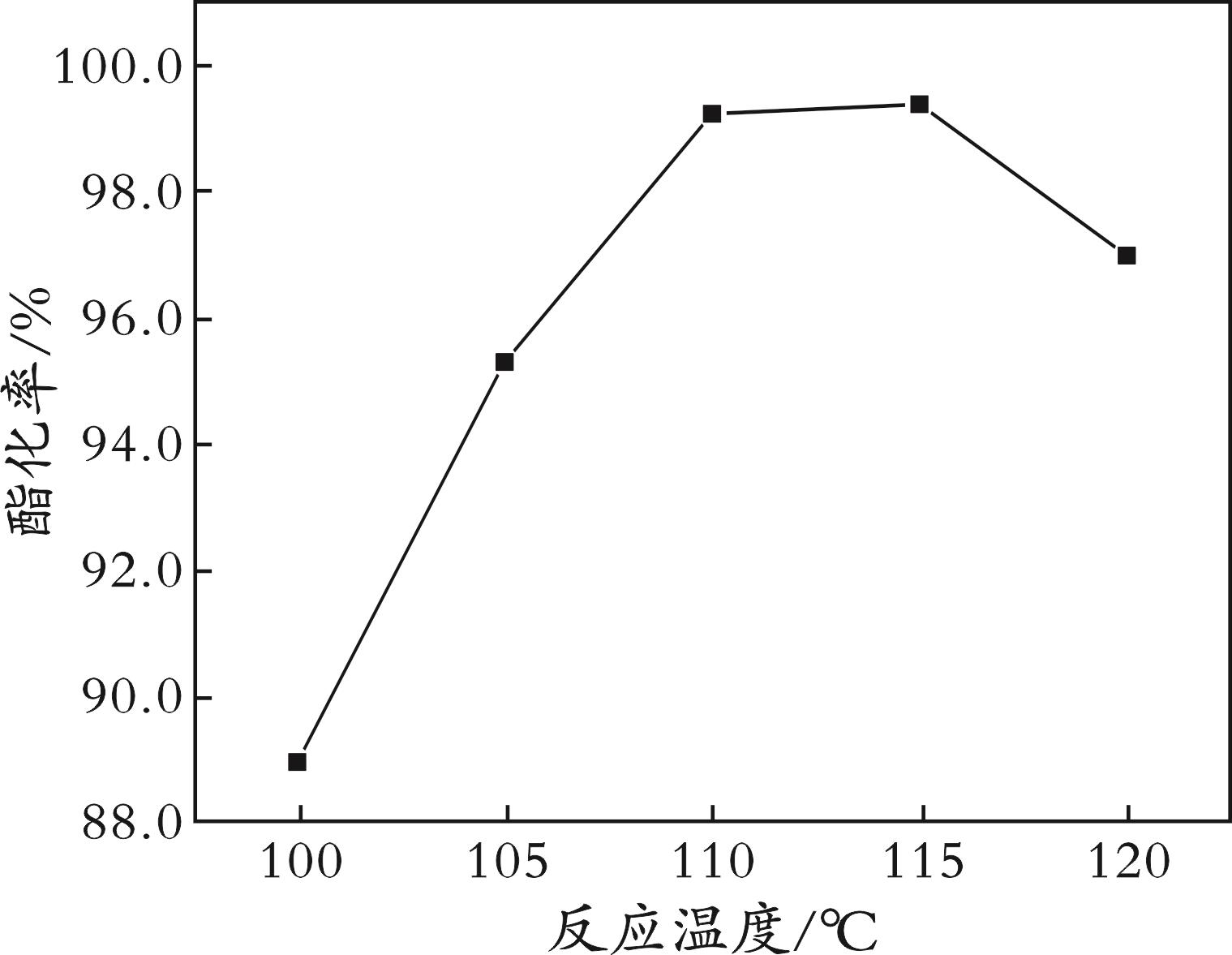

图9 反应温度对催化性能的影响

Fig.9 Effect of reaction temperature on catalytic performance

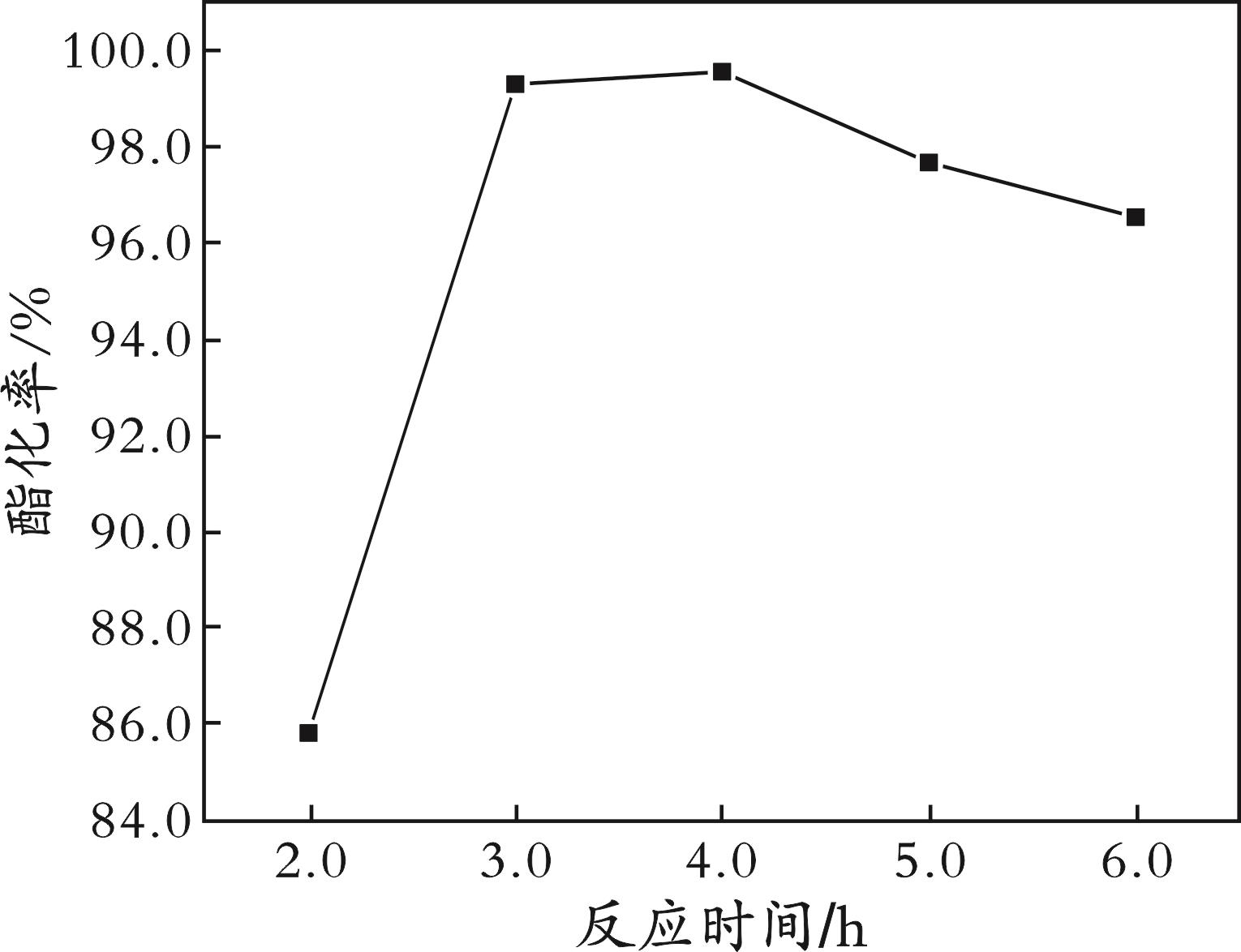

图10 反应时间对催化性能的影响

Fig.10 Effect of reaction time on catalytic performance

表2 催化剂重复使用次数对催化反应酯化率的影响

Table 2 Effect of catalyst reuse on catalytic reaction esterification rate

催化剂	使用次数	酯化率/%
S₂O $8 2 -$ /ZrO₂	1	86.7
S₂O $8 2 -$ /ZrO₂⁃CeO₂	1	99.6
S₂O $8 2 -$ /ZrO₂⁃CeO₂	2	92.3
S₂O $8 2 -$ /ZrO₂⁃CeO₂	3	85.3
S₂O $8 2 -$ /ZrO₂⁃CeO₂	4	70.3
S₂O $8 2 -$ /ZrO₂⁃CeO₂	5	59.4
使用5次后重新浸渍焙烧的S方正汇总行₂O $8 2 -$ /ZrO₂⁃CeO₂		81.4

表2 催化剂重复使用次数对催化反应酯化率的影响

Table 2 Effect of catalyst reuse on catalytic reaction esterification rate

催化剂	使用次数	酯化率/%
S₂O $8 2 -$ /ZrO₂	1	86.7
S₂O $8 2 -$ /ZrO₂⁃CeO₂	1	99.6
S₂O $8 2 -$ /ZrO₂⁃CeO₂	2	92.3
S₂O $8 2 -$ /ZrO₂⁃CeO₂	3	85.3
S₂O $8 2 -$ /ZrO₂⁃CeO₂	4	70.3
S₂O $8 2 -$ /ZrO₂⁃CeO₂	5	59.4
使用5次后重新浸渍焙烧的S方正汇总行₂O $8 2 -$ /ZrO₂⁃CeO₂		81.4

表3 催化剂重复使用前后的物性参数

Table 3 Physical property parameters before and after catalyst reuse

名称

比表面积/

(m²·g^-1)

孔容/

(cm³·g^-1)

孔径/

S₂O

8 2 -

/ZrO₂⁃CeO₂

8 2 -

/ZrO₂⁃CeO₂

31.159 3

0.075 4

1.472 8

表3 催化剂重复使用前后的物性参数

Table 3 Physical property parameters before and after catalyst reuse

名称

比表面积/

(m²·g^-1)

孔容/

(cm³·g^-1)

孔径/

S₂O

8 2 -

/ZrO₂⁃CeO₂

82.095 3

0.100 0

7.032 2

重复使用5次后的S₂O

8 2 -

/ZrO₂⁃CeO₂

31.159 3

0.075 4

1.472 8

参考文献 25

[1]	王蔓，李壮，杨帆，等.乙酸正丁酯催化合成的条件探究［J］.广州化工，2024，52（18）：39⁃42.
	WANG M，LI Z，YANG F，et al.Exploration on catalytic synthesis of n⁃butyl acetate［J］.Guangzhou Chemical Industry，2024，52（18）：39⁃42.
[2]	于平.硫酸钙晶须催化合成醋酸正丁酯的动力学研究［J］.当代化工，2019，48（3）：519⁃521.
	YU P.Dynamic research on catalytic synthesis of n⁃butyl acetate by calcium sulfate whisker［J］.Contemporary Chemical Industry，2019，48（3）：519⁃521.
[3]	马田林，刘道俊，耿庆保，等.酯化合成乙酸正丁酯催化剂的研究进展［J］.石油化工，2020，49（12）：1221⁃1227.
	MA T L，LIU D J，GENG Q B，et al.Research progress on the catalysts for synthesis of n⁃butyl acetate by esterification［J］.Petrochemical Technology，2020，49（12）：1221⁃1227.
[4]	田丹，霍稳周，李花伊，等.丁二酸与甲醇单酯化的研究［J］.当代化工，2013（6）：750⁃752.
	TIAN D，HUO W Z，LI H Y，et al.Study on monoesterification reaction between butanedioic acid and methanol［J］.Contemporary Chemical Industry，2013（6）：750⁃752.
[5]	穆晓雪，丁巍，张晓帆，等.Fe改性MoNi/γ⁃Al₂O₃催化剂的制备与表征［J］.辽宁石油化工大学学报，2022，42（4）：6⁃10.
	MU X X，DING W，ZHANG X F，et al.Preparation and characterization of iron modified MoNi/γ⁃Al₂O₃ catalysts［J］.Journal of Liaoning Petrochemical University，2022，42（4）：6⁃10.
[6]	吴田甜，刘海波，闫锋，等.二元磁性S₂O 8 2 - /Fe₃O₄⁃ZrO₂固体超强酸催化合成乙酸乙酯工艺研究［J］.精细石油化工，2024，41（2）：34⁃39.
	WU T T，LIU H B，YAN F，et al.Study on the synthesis of ethyl acetate catalyzed by binary magnetic S₂O 8 2 - /Fe₃O₄⁃ZrO₂ solid superacid［J］.Speciality Petrochemicals，2024，41（2）：34⁃39.
[7]	ABDERAMANE HASSAN M，WANG W，DONG B，et al.Production of biodiesel from waste culinary oil catalyzed by S₂O 8 2 - /TiO₂⁃SiO₂ solid super⁃acid catalyst prepared with recovered TiO₂ from spent SCR［J］.Materials Today Sustainability，2024，26：100730.
[8]	刘建平，吴丽丽，张俊俊，等.稀土固体超强酸S₂O 8 2 - /ZrO₂⁃La₂O₃催化合成柠檬酸三丁酯［J］.华东交通大学学报，2015（3）：108⁃113.
	LIU J P，WU L L，ZHANG J J，et al.Synthesis of tributyl citrate catalyzed by rare earth solid superacid S₂O 8 2 - /ZrO₂⁃La₂O₃［J］.Journal of East China Jiaotong University，2015（3）：108⁃113.
[9]	周甲丁，贡肖，王志德，等.固体超强酸SO 4 2 - /SiO₂⁃ZrO₂催化合成季戊四醇正辛酸酯的研究［J］.现代化工，2022，42（3）：183⁃188.
	ZHOU J D，GONG X，WANG Z D，et al.Catalytic synthesis of pentaerythritol n⁃octanoate over solid super acid SO 4 2 - /SiO₂⁃ZrO₂［J］.Modern chemical industry，2022，42（3）：183⁃188.
[10]	井含蕾，刘永根，黄宇轩，等.固体超强酸SO 4 2 - /ZrO₂⁃La₂O₃催化合成水杨酸乙酯［J］.广东化工，2022，49（18）：35⁃36.
	JING H L，LIU Y G，HUANG Y X，et al.The synthesis of ethyl salicylate with solid super acid SO 4 2 - /ZrO₂⁃La₂O₃ catalyzed［J］.Guangdong Chemical Industry，2022，49（18）：35⁃36.
[11]	WANG K Q，ZHU C H，ZHANG X D，et al.S₂O 8 2 - /CeO₂ solid superacid catalyst prepared by radio⁃frequency plasma⁃assisted hydrothermal method［J］.Catalysts，2023，13（10）：1385.
[12]	郭宁，杨冲，刘振学，等.活性炭负载S₂O 8 2 - /ZrO₂催化剂的制备及其催化氧化脱硫性能［J］.石油学报（石油加工），2015，31（6）：1416⁃1424.
	GUO N，YANG C，LIU Z X，et al.Preparation and performance of activated carbon loaded S₂O 8 2 - /ZrO₂ catalyst for catalytic oxidative desulfurization［J］.Acta Petrolei Sinica （Petroleum Processing Section），2015，31（6）：1416⁃1424.
[13]	李鹏.钾改性CuZnAl催化剂催化仲丁醇脱氢反应研究［D］.抚顺：辽宁石油化工大学，2021.
[14]	吴思展，舒华，肖媛，等.固体超强酸SO 4 2 - /V₂O₅⁃Bi₂O₃的制备及其催化合成乙酸正丁酯［J］.广东化工，2016，43（24）：41⁃42.
	WU S Z，SHU H，XIAO Y，et al.Preparation of SO 4 2 - /V₂O₅⁃Bi₂O₃ solid acid catalyst and its catalytic performance for butyl acetate［J］.Guangdong Chemical Industry，2016，43（24）：41⁃42.
[15]	WANG Y G，NIE X A，LIU Z X.Biodiesel synthesis from styrax confusus hemsl catalyzed by S₂O 8 2 - /ZrO₂⁃TiO₂⁃Fe₃O₄［J］.Journal of the American Oil Chemists' Society，2015，92（6）：813⁃820.
[16]	王会刚，张琪，张继龙，等.纳米SO 4 2 - /ZrO₂的合成及其在酯交换反应中的催化性能［J］.无机化学学报，2016，32（11）：1959⁃1964.
	WANG H G，ZHANG Q，ZHANG J L，et al.Nano sulfated zirconia synthesis and its catalytic properties in the transesterification［J］.Chinese Journal of Inorganic Chemistry，2016，32（11）：1959⁃1964.
[17]	WANG H G，SHI G L，YU F，et al.Mild synthesis of biofuel over a microcrystalline S₂O 8 2 - /ZrO₂ catalyst［J］.Fuel Processing Technology，2016，145：9⁃13.
[18]	曾飞虎，王雪娥，陈雪平，等.SiO₂或TiO₂改性S₂O 8 2 - /ZrO₂固体超强酸的结构及其催化性能［J］.石油化工，2013，42（4）：368⁃373.
	ZENG F H，WANG X E，CHEN X P，et al.Structure and catalytic performance of S₂O 8 2 - /ZrO₂ modified by SiO₂ or TiO₂［J］.Petrochemical Technology，2013，42（4）：368⁃373.
[19]	SONG H，DONG P F，ZHANG X.Effect of Al contents on the isomerization performance of solid superacid Pt⁃S₂O 8 2 - /ZrO₂⁃Al₂O₃［J］.Chemical Journal of Chinese Universities⁃Chinese Edition，2010，31（7）：1426⁃1430.
[20]	SOHN J R，LEE S H，LIM J S.New solid superacid catalyst prepared by doping ZrO₂ with Ce and modifying with sulfate and its catalytic activity for acid catalysis［J］.Catalysis Today，2006，116（2）：143⁃150.
[21]	戴和坤，宋华，秦浩.金属改性固体超强酸催化剂的制备及催化性能研究［J］.能源化工，2020，41（3）：15⁃19.
	DAI H K，SONG H，QIN H.Study on preparation and isomerization performance of solid super acid catalyst modified by metal［J］.Energy Chemical Industry，2020，41（3）：15⁃19.
[22]	张孔远，张朋伟，杨光，等.Pt⁃SO 4 2 - /ZrO₂⁃Al₂O₃固体超强酸催化剂的研究［J］.石油炼制与化工，2020，51（12）：33⁃40.
	ZHANG K Y，ZHANG P W，YANG G，et al.Study on Pt⁃SO 4 2 - /ZrO₂⁃Al₂O₃ solid superacid catalyst［J］.Petroleum Processing and Petrochemicals，2020，51（12）：33⁃40.
[23]	LIU D，YUAN P，LIU H M，et al.Quantitative characterization of the solid acidity of montmorillonite using combined FTIR and TPD based on the NH₃ adsorption system［J］.Applied Clay Science，2013，80⁃81：407⁃412.
[24]	赵乐乐.La⁃Ni⁃S₂O 8 2 - /ZrO₂⁃Al₂O₃固体超强酸催化剂的制备及其异构化性能［D］.大庆：东北石油大学，2017.
[25]	孔莲，王敬狄，李东，等.Cu掺杂SBA⁃15催化剂上甲烷选择氧化制甲醛［J］.沈阳师范大学学报（自然科学版），2024，42（6）：482⁃487.
	KONG L，WANG J D，LI D，et al.Study on the selective oxidation of methane to formaldehyde over Cu doped SBA⁃15 catalyst［J］.Journal of Shenyang Normal University（Natural Science Edition），2024，42（6）：482⁃487.

固体超强酸S₂O $8 2 -$ /ZrO₂⁃CeO₂催化合成乙酸正丁酯的研究

Study on the Catalytic Synthesis of n⁃Butyl Acetate Using Solid Superacid S₂O $8 2 -$ /ZrO₂⁃CeO₂

HTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 13

参考文献 25

相关文章 15

编辑推荐

Metrics

[1]	李星澈, 王志猛, 石磊. 花瓣状BiOI的简单合成及其可见光光催化性能[J]. 石油化工高等学校学报, 2025, 38(4): 75-80.
[2]	陈梅霞, 蔡天凤, 韩乔, 杨占旭. 镍铁基过渡金属催化剂缺陷调控析氧反应性能研究进展[J]. 石油化工高等学校学报, 2025, 38(3): 44-53.
[3]	黄康胜, 王宁, 郭铭瑞. Pt@Ni(OH)₂自支撑催化剂的制备及其电解水析氢性能研究[J]. 石油化工高等学校学报, 2025, 38(3): 66-74.
[4]	乔瑞琪, 龚剑洪, 魏晓丽, 曹东学. 流化催化裂化技术研究现状与工业应用[J]. 石油化工高等学校学报, 2025, 38(2): 1-9.
[5]	朴茜琳, 万海, 迟昊天, 张海娟. 基于响应面法的Pt基催化剂上丙烷脱氢工艺条件优化[J]. 石油化工高等学校学报, 2025, 38(2): 72-80.
[6]	张文武, 张熊, 李晨, 孙现众, 王凯, 马向东. 金属单原子在钠离子电容器中的应用进展[J]. 石油化工高等学校学报, 2025, 38(1): 1-10.
[7]	许跃, 许洪祝, 孙金龙, 刘洋, 陆彩霞. 羧基丁腈硬胶废水预处理工艺优化工程实例[J]. 石油化工高等学校学报, 2025, 38(1): 26-32.
[8]	雒丽娜, 陈常东, 王芳芳. MXene@TiO₂/Co-MoS_2-_x O _y 复合材料的制备及其光催化性能研究[J]. 石油化工高等学校学报, 2025, 38(1): 74-80.
[9]	祝凯, 杨兰, 刘瑞娟, 安晓强. 非均相臭氧催化剂及其在工业废水处理中的应用与进展[J]. 石油化工高等学校学报, 2024, 37(5): 1-10.
[10]	赵明明, 娄洺源, 朴茜琳, 迟昊天, 张海娟. 助剂Ga对Pt基催化剂脱氢性能的影响[J]. 石油化工高等学校学报, 2024, 37(5): 46-55.
[11]	马馨月, 陈雷, 王芳芳, 陈常东. g⁃C₃N₄/Co₃O₄的制备及其光催化降解四环素研究[J]. 石油化工高等学校学报, 2024, 37(5): 56-64.
[12]	王嘉曼, 熊靖, 师金鸽, 韦岳长, 霍开玲. TiO₂催化剂催化CO₂还原的研究进展[J]. 石油化工高等学校学报, 2024, 37(4): 1-11.
[13]	方萍, 陈康欣, 林雨婷, 范楷浩, 单承宇, 刘雪松. MoO _x 状态调控及其对VO _x /MoO _x ⁃TiO₂催化剂脱硝性能和热稳定性的影响[J]. 石油化工高等学校学报, 2024, 37(4): 40-48.
[14]	韩飞飞, 焦建豪, 田祥臣, 杨野, 秦玉才, 宋丽娟. Sn引入方式对Al₂O₃负载Pt基催化剂丙烷脱氢性能的影响[J]. 石油化工高等学校学报, 2024, 37(4): 49-56.
[15]	李乐乐, 申丽莎, 涂志明, 卢卓信, 谭弘毅, 杨轶, 闫常峰. Cu掺杂WN松枝状自支撑纳米阵列的制备及其碱性析氢性能的研究[J]. 石油化工高等学校学报, 2024, 37(4): 57-65.
