Co3O4@ZnO//CC电极材料的制备及储锂性能研究

doi:10.12422/j.issn.1006-396X.2025.06.002

摘要/Abstract

摘要：

为解决商用石墨负极材料理论比容量低、快充性能差及安全性不足的问题，构建一种新型自支撑复合电极，实现了锂离子电池综合电化学性能的提升。以碳布（CC）为柔性基底，采用水热法在其表面原位生长Co₃O₄/ZnO异质结结构，随后进行热处理，成功制备了自支撑Co₃O₄@ZnO//CC负极材料；利用XRD、SEM、TEM、XPS等表征手段分析了其微观结构与组成，并通过电化学测试系统评估了其储锂性能。结果表明，Co₃O₄@ZnO三维多孔纳米片阵列可缓解体积变化并促进电子传输；在2.00 mA/cm²的电流密度下，Co₃O₄@ZnO//CC电极的首圈放电比容量与充电比容量分别为3.96、3.28 mA·h/cm²，首圈库仑效率达82.83%，循环100圈后容量保持率为56.40%，其循环稳定性和倍率性能均优于Co₃O₄//CC和ZnO//CC电极。

关键词: 双金属氧化物, 异质结结构, 电极材料, 自支撑电极, 锂离子电池

Abstract:

To address the issues of low theoretical specific capacity, poor fast?charging performance, and insufficient safety in commercial graphite anode materials, a new type of self?supporting composite electrode was constructed, which achieved an improvement in the comprehensive electrochemical performance of lithium?ion batteries. Using carbon cloth (CC) as a flexible substrate, a Co₃O₄/ZnO heterojunction structure was grown in situ on its surface via the hydrothermal method, followed by heat treatment, successfully preparing a self?supporting Co₃O₄@ZnO//CC anode material. Microstructural and compositional analyses were conducted using characterization techniques such as XRD, SEM, TEM, and XPS, while electrochemical tests were employed to evaluate its lithium storage performance. Results demonstrated that the three?dimensional porous nanosheet array of Co₃O₄@ZnO effectively mitigates volume changes and facilitates electron transport. The Co₃O₄@ZnO//CC electrode exhibited an initial discharge and charge specific capacity of 3.96 and 3.28 mA?h/cm2 at 2.00 mA/cm2 current density, respectively, with a coulombic efficiency of 82.83% in the first cycle and a capacity retention rate of 56.40% after 100 cycles. Both its cycling stability and rate performance outperformed those of Co₃O₄//CC and ZnO//CC electrodes.

Key words: Bimetallic oxides, Heterojunction structure, Electrode materials, Self?supporting electrode, Lithium?ion batteries

中图分类号:

TQ152

朱娅娅, 崔丽华, 杨克锋, 伍金柔, 王肖玲, 王洋超, 余伟. Co₃O₄@ZnO//CC电极材料的制备及储锂性能研究[J]. 石油化工高等学校学报, 2025, 38(6): 13-21.

Yaya ZHU, Lihua CUI, Kefeng YANG, Jinrou WU, Xiaoling WANG, Yangchao WANG, Wei YU. Study on Preparation of Co₃O₄@ZnO//CC Electrode and Lithium Storage Performance[J]. Journal of Petrochemical Universities, 2025, 38(6): 13-21.

0
/ / 推荐

导出引用管理器 EndNote|Ris|BibTeX

链接本文: https://journal.lnpu.edu.cn/syhg/CN/10.12422/j.issn.1006-396X.2025.06.002

https://journal.lnpu.edu.cn/syhg/CN/Y2025/V38/I6/13

图/表 7

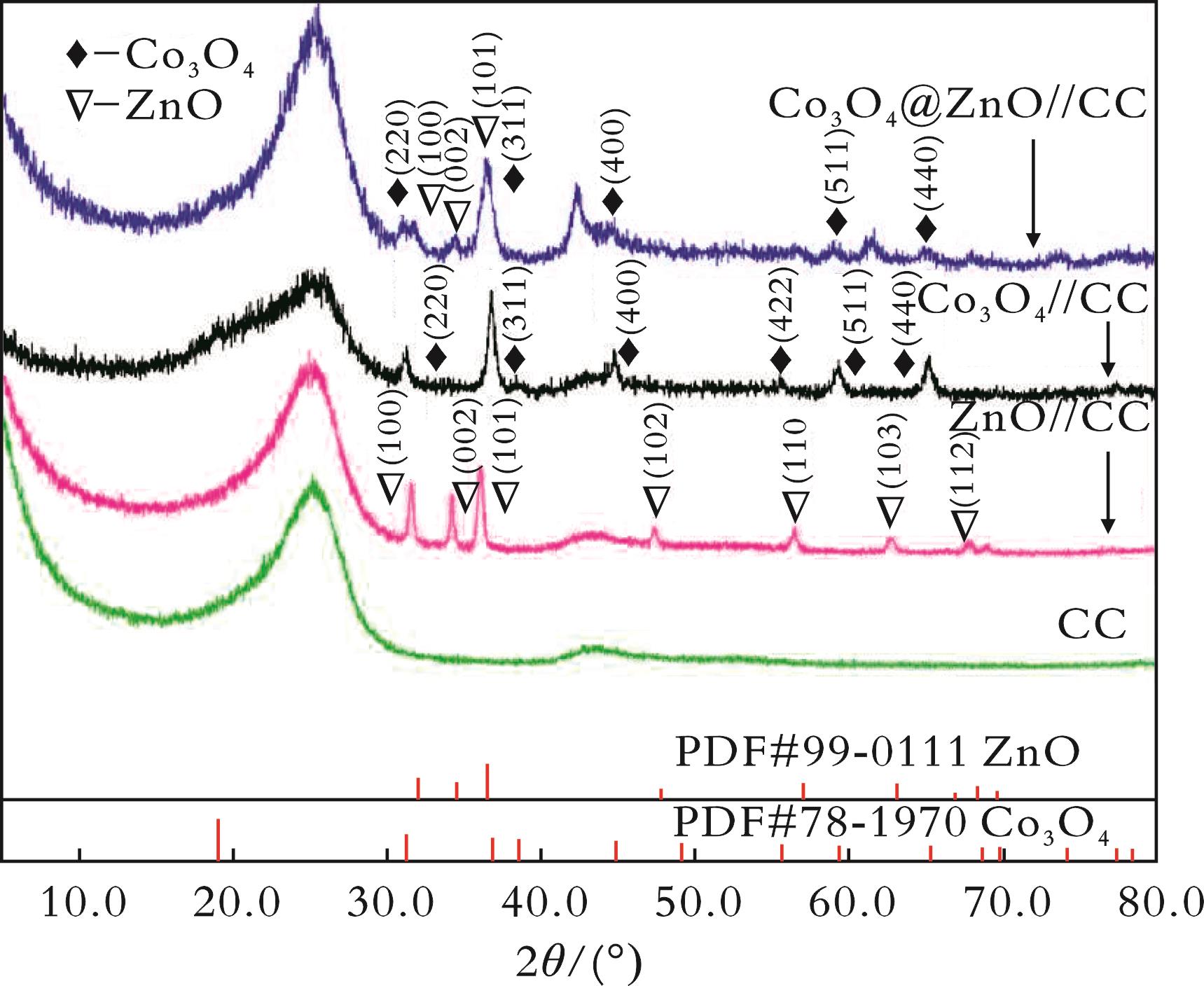

图1 CC、Co3O4//CC、ZnO//CC、Co3O4@ZnO//CC的XRD图

Fig.1 XRD patterns of CC, Co3O4//CC, ZnO//CC, and Co3O4@ZnO//CC electrode materials

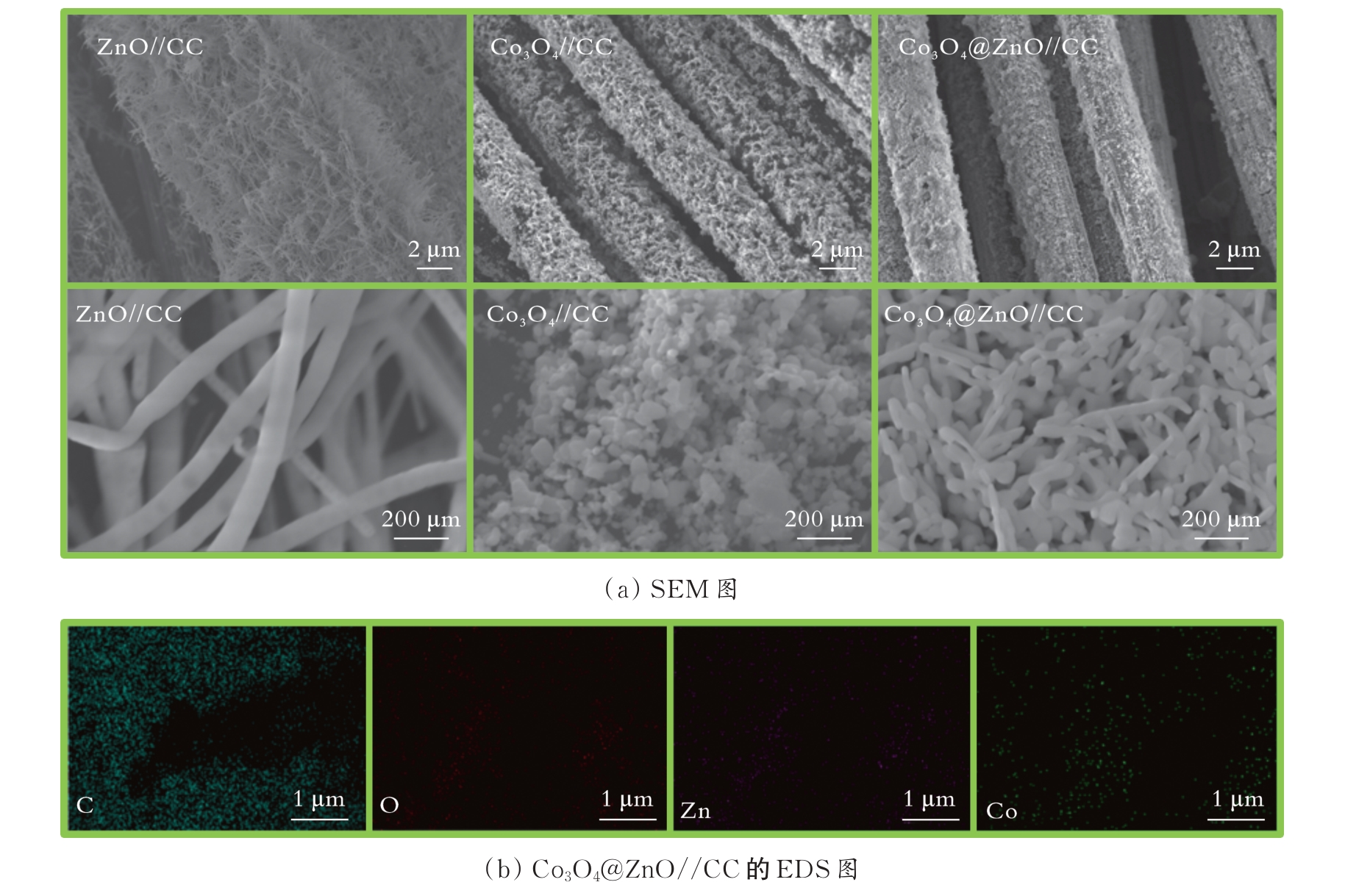

图2 3种电极材料不同放大倍数的SEM图和Co3O4@ZnO//CC的EDS图

Fig.2 SEM images of three different electrode materials at various magnifications and EDS mapping of Co3O4@ZnO//CC

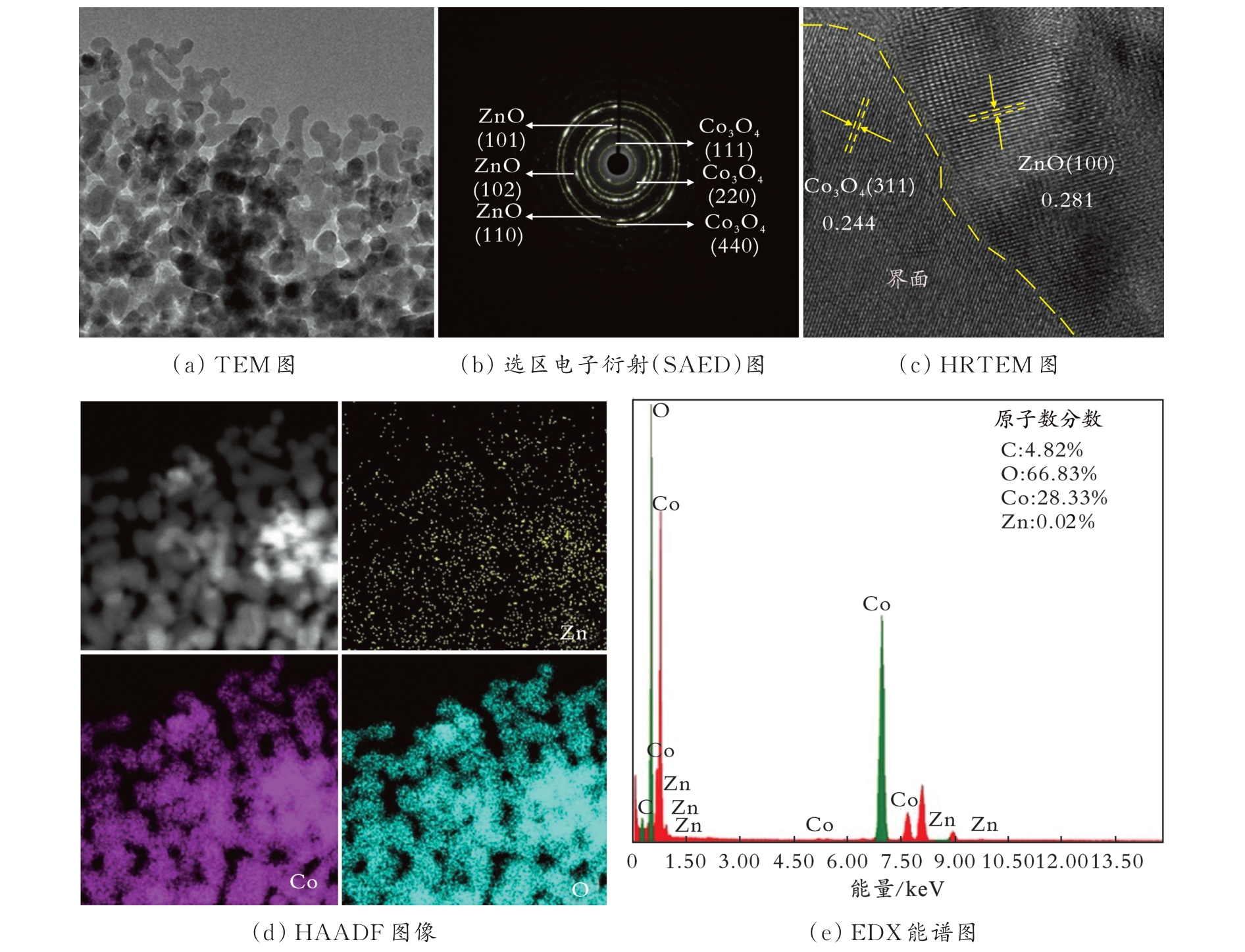

图3 Co3O4@ZnO//CC电极的晶体结构及元素成分表征

Fig.3 Characterization of crystal structure and elemental composition of Co3O4@ZnO//CC electrode

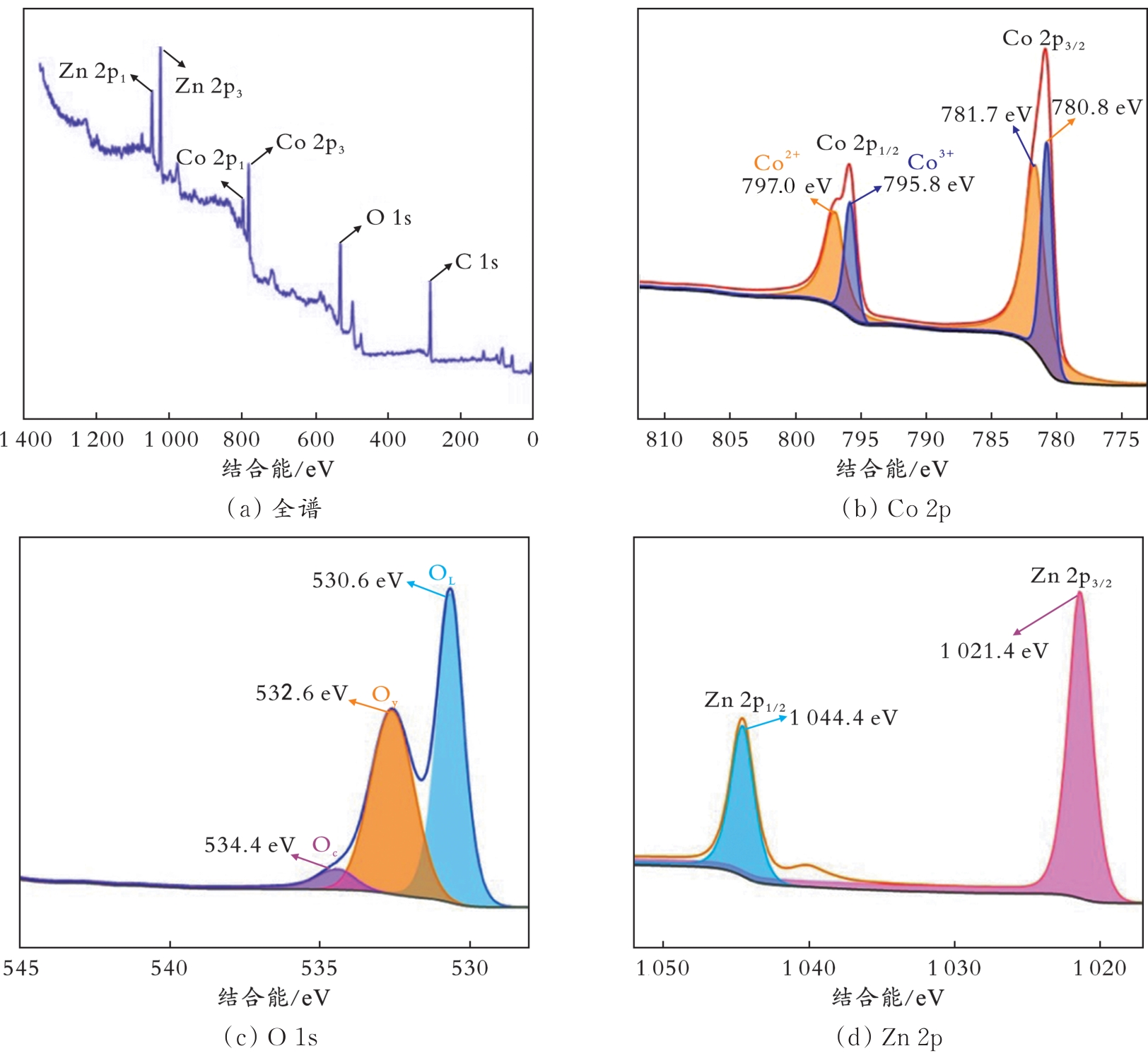

图4 Co3O4@ZnO//CC的XPS图

Fig.4 XPS spectrum of Co3O4@ZnO//CC

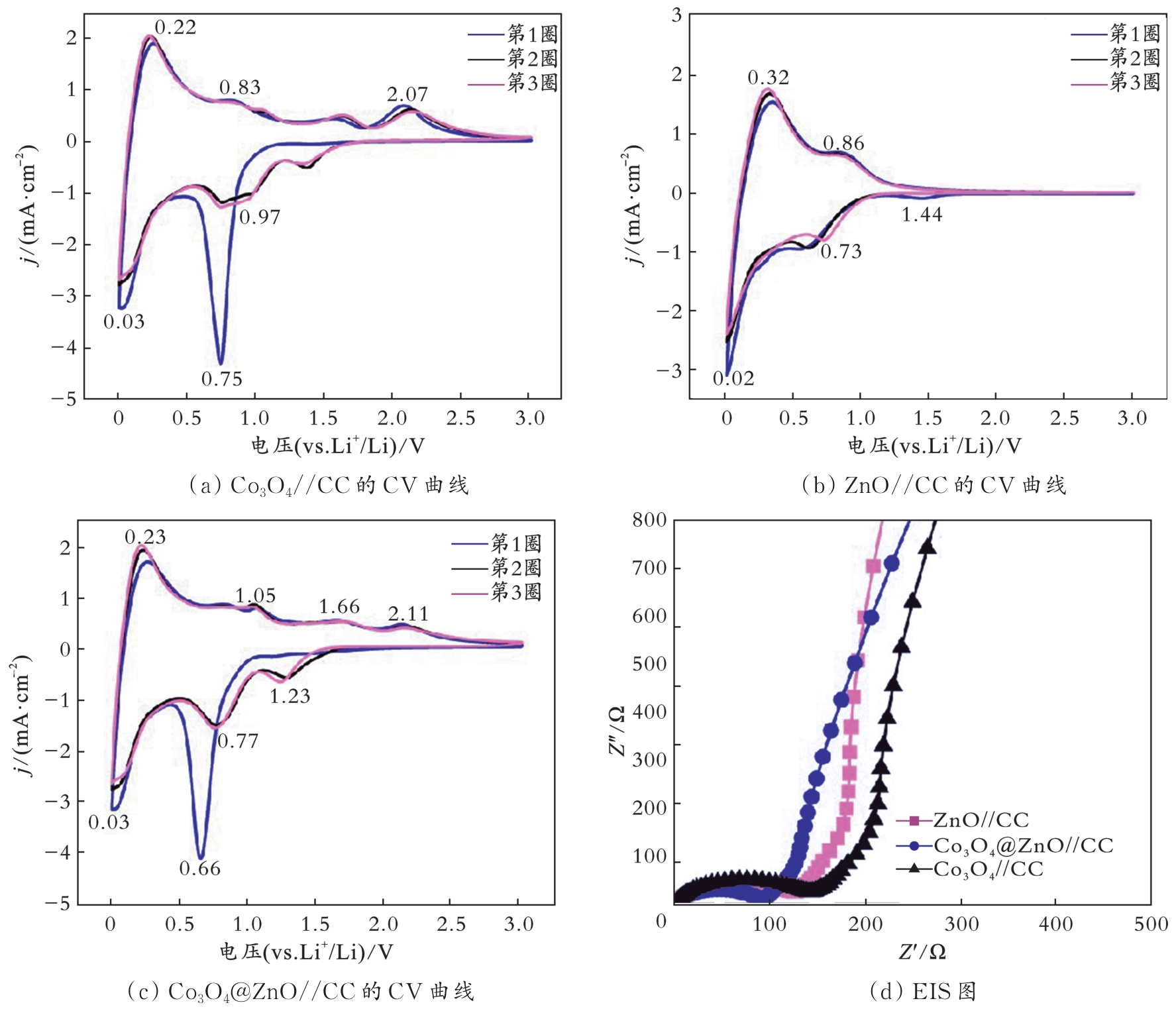

图5 3种电极材料的CV曲线和EIS图

Fig.5 CV curves and EIS plots of three different electrode materials

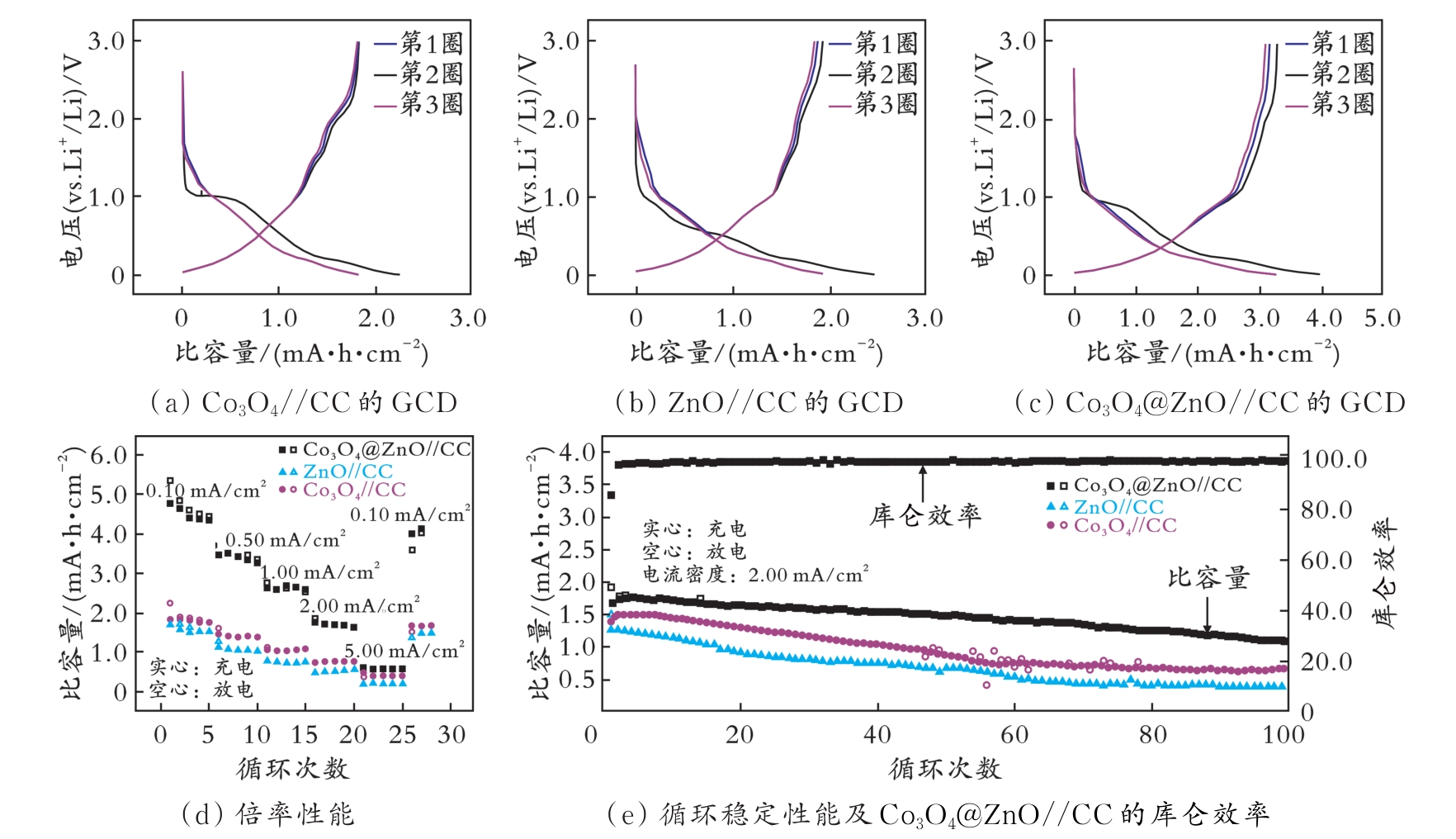

图6 3种电极的电化学性能测试曲线

Fig.6 Electrochemical performance test curves of the three different electrode materials

表1 不同材料的性能对比

Table 1 Performance comparison of different materials

电极材料	电压范围/V	首圈放电比容量/ （mA·h·cm^-2）	循环100圈后的放电比容量/ （mA·h·cm^-2）	参考文献
Fe₃O₄/CC	0.01～3.00	3.55（0.10 mA/cm²）	1.53（1.00 mA/cm²）	[25]
MoS₂/CC	0.01～3.00	2.30（0.15 mA/cm²）	2.50（0.15 mA/cm²）	[26]
3DOM MoS₂@C/CC	0.01～3.00	3.43（0.10 mA/cm²）	2.47（0.50 mA/cm²）	[27]
3DOM ZnO/ZnS	0.01～3.00	2.10（0.26 mA/cm²）	1.44（0.26 mA/cm²）	[28]
ZnCo₂O₄ NPAs/CC	0.01～3.00	2.61（0.12 mA/cm²）	3.01（0.24 mA/cm²）	[29]
Co₃O₄@ ZnO/CC	0.01～3.00	3.96（2.00 mA/cm²）	1.09（2.00 mA/cm²）	本工作
