(B4C+Cf)/Al复合材料的制备及其性能

doi:10.12422/j.issn.1672-6952.2026.04.003

摘要/Abstract

摘要：

为解决(B₄C+C_f)/Al复合材料制备过程中增强相和铝基体之间润湿性较差、易生成Al₄C₃脆性相的问题，以高熔点且与铝不互熔的Ti颗粒为诱发浸渗剂，在碳纤维表面通过化学镀涂覆Cu镀层，并采用金属诱发原位反应浸渗技术，实现了该复合材料的高效率、低成本的近终成形制备。分别在850、900、950 ℃的制备温度下保温90 min，成功制备(B₄C+C_f)/Al复合材料，并利用SEM、XRD及万能试验机，对复合材料的微观组织、生成物相、压缩性能和抗弯性能进行了表征。结果表明，铝熔体可成功浸渗陶瓷预制块，制得轻质铝基复合材料，其密度为2.80~2.85 g/cm³；XRD检测出Al、B₄C、AlB₂、Al₃BC、TiB₂、TiC相，未出现Al₄C₃脆性相；随着制备温度从850 ℃升高至950 ℃，复合材料的抗压强度从290 MPa降至172 MPa，抗弯强度从233.69 MPa提升至375.44 MPa；制备温度越高，所制备复合材料的撕裂棱越多，裂纹萌生位置由增强相与基体的界面逐渐转向基体或增强相内部。

关键词: 铝基复合材料, 化学镀, 润湿性, 微观组织, 生成物相, 压缩性能, 抗弯性能

Abstract:

To address the poor wettability between the reinforcing phases and the aluminum matrix, as well as the tendency to form brittle Al₄C₃ phase during the preparation of (B₄C+Cf)/Al composites, Ti particles with high melting point and immiscible with aluminum were used as the inducing infiltration agent, and chemical plating was also employed to coat the surface of carbon fibers with Cu. Thus the efficient and low?cost near?final forming preparation of this composite material was achieved through the metal?induced in?situ reactive infiltration technology. (B₄C+C_f)/Al composite materials were prepared by holding at 850 ℃, 900 ℃, and 950 ℃ for 90 minutes, respectively. The microstructure, produced phases, compressive properties, and bending resistance of the composites were characterized using SEM, XRD, and a universal testing machine respectively. The results show that the aluminum melt can successfully infiltrate the ceramic preform to produce lightweight aluminum matrix composites with a density ranging from 2.80 g/cm3 to 2.85 g/cm3. XRD test on the composites revealed the presence of Al, B₄C, AlB₂, Al₃BC, TiB₂, and TiC phases, but no brittle Al₄C₃ phase was observed. As the preparation temperature increased from 850 ℃ to 950 ℃, the compressive strength of the composites decreased from 290 MPa to 172 MPa, while the bending strength increased from 233.69 MPa to 375.44 MPa. The bending fracture morphology of the composites indicates that the higher the preparation temperature, the more tear edges are present in the prepared composites, and the location where cracks initiate gradually shifts from the interface between the reinforcing phases and the matrix to the interior of the matrix or the reinforcing phases.

Key words: Aluminum matrix composites, Chemical plating, Wettability, Microstructure, Produced phases, Compressive, Flexural properties

中图分类号:

TQ110.1

杜佳琪, 冯嘉星, 王萌, 姚彦桃. (B₄C+C_f)/Al复合材料的制备及其性能[J]. 辽宁石油化工大学学报, 2026, 46(4): 16-22.

Jiaqi DU, Jiaxing FENG, Meng WANG, Yantao YAO. Preparation and Properties of (B₄C+C_f)/Al Composites[J]. Journal of Liaoning Petrochemical University, 2026, 46(4): 16-22.

图/表 9

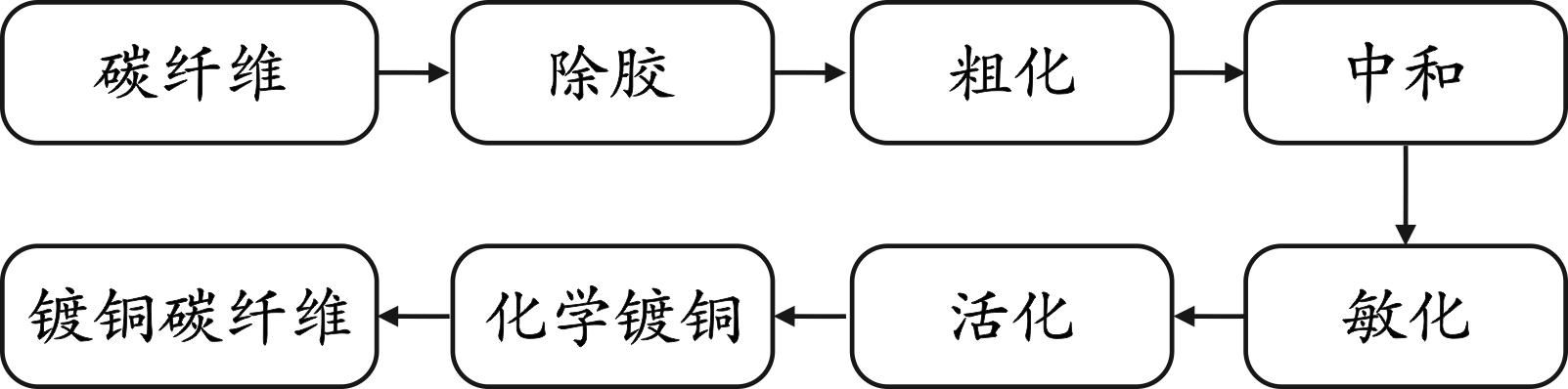

图1 碳纤维化学镀铜工艺流程示意图

Fig.1 Process flow of electroless copper plating on carbon fiber

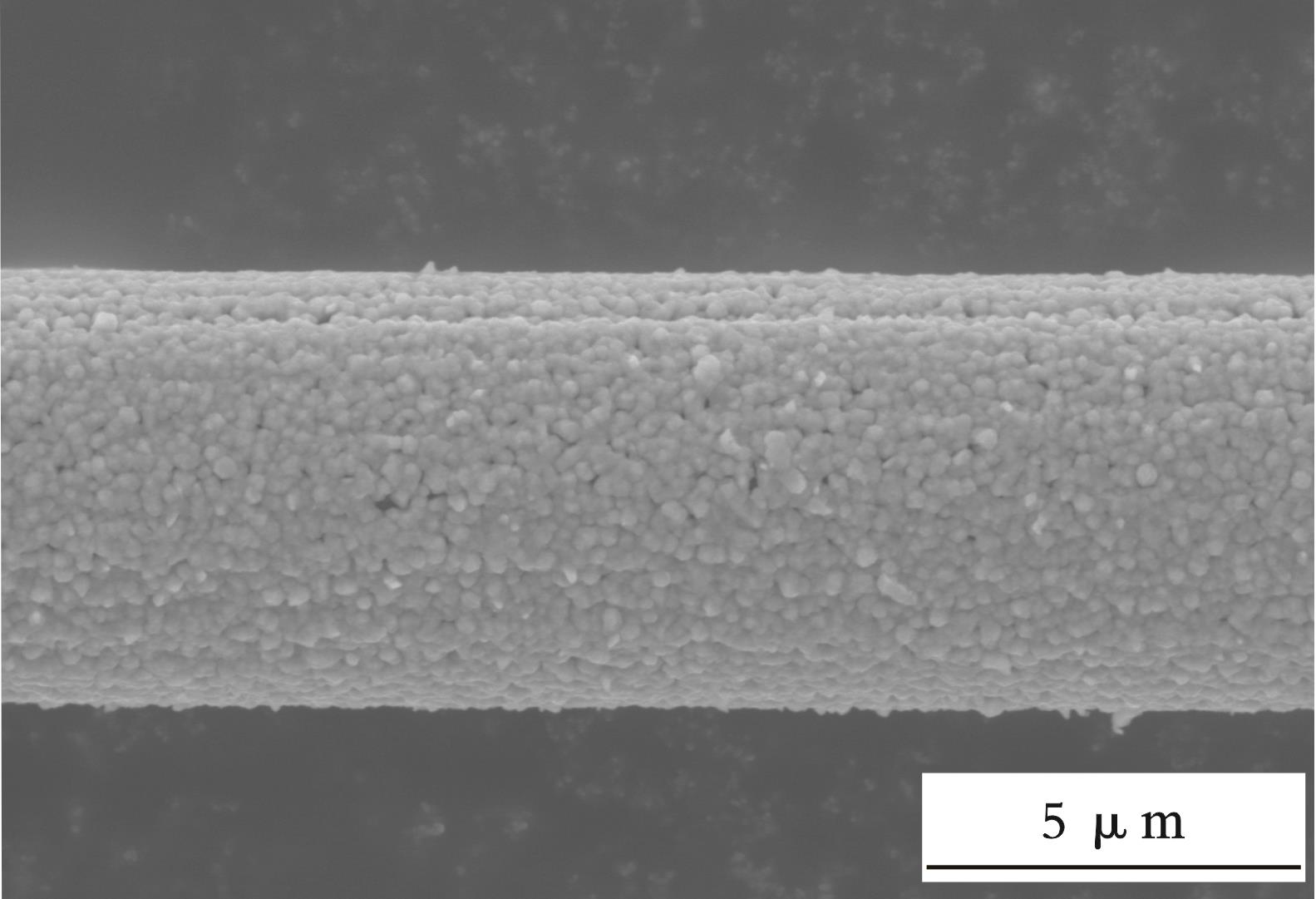

图2 镀铜碳纤维表面形貌的SEM图

Fig.2 SEM image of the surface morphology of copper?coated carbon fiber

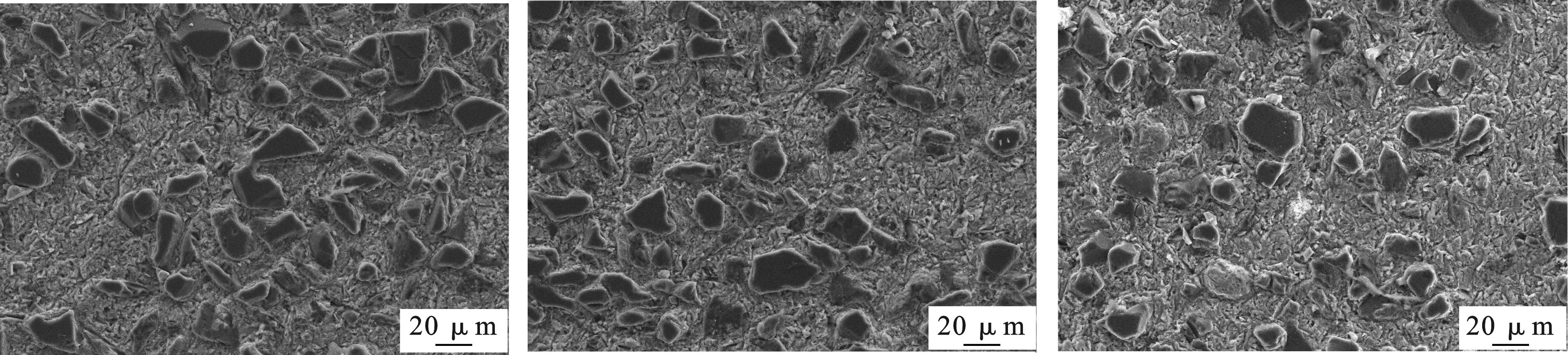

图3 不同温度下制备的(B4C+Cf)/Al复合材料的SEM微观组织形貌（a） 850 ℃ （b） 900 ℃ （c） 950 ℃

Fig.3 SEM microstructure of (B4C+Cf)/Al composites prepared at different preparation temperatures

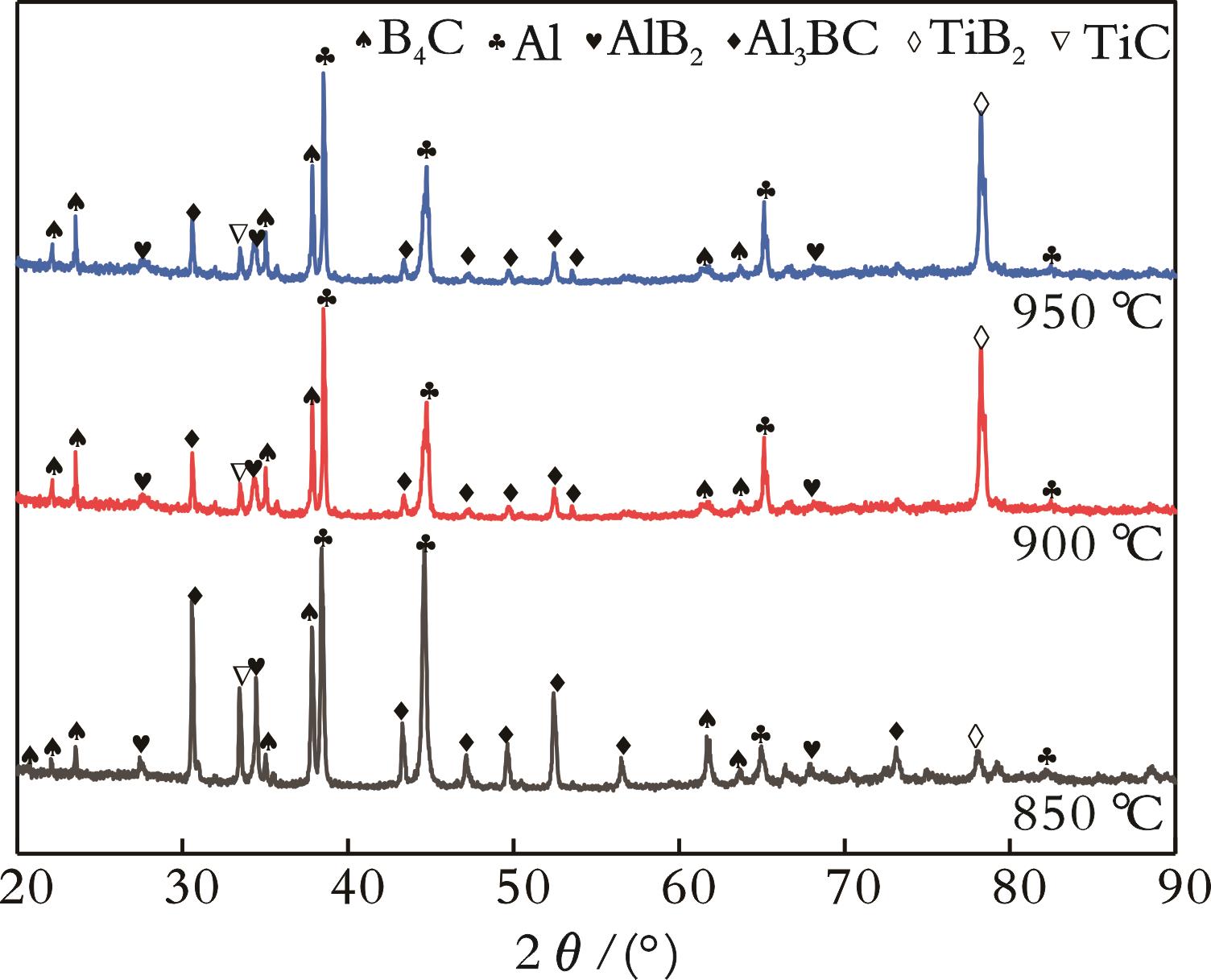

图4 不同温度下制备的(B4C+Cf)/Al复合材料的XRD谱图

Fig.4 XRD patterns of the (B4C+Cf)/Al composites prepared at different preparation temperatures

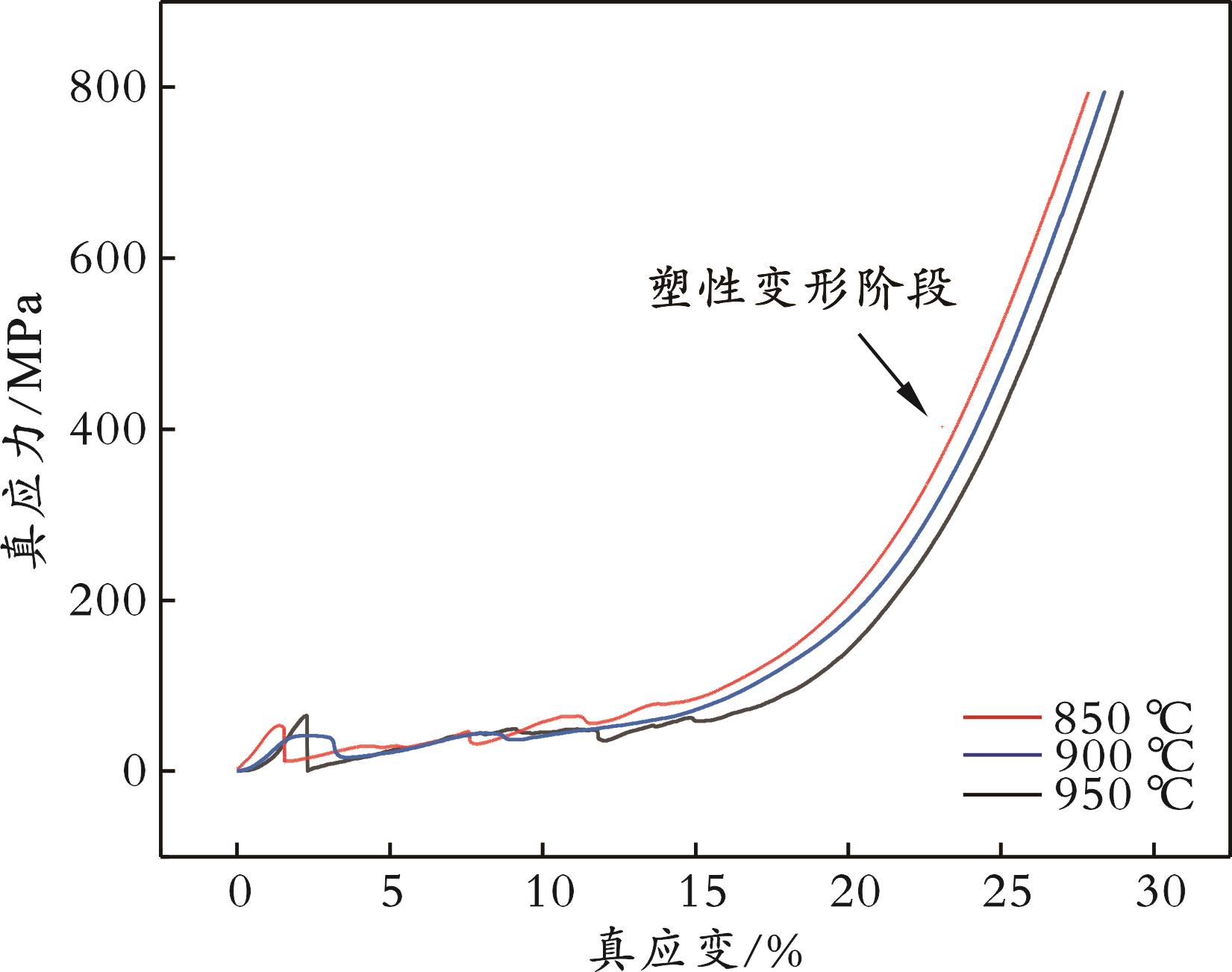

图5 不同温度下制备的(B4C+Cf)/Al复合材料的压缩真应力?真应变曲线

Fig.5 Compressive stress?strain curves of (B4C+Cf)/Al composites prepared at different preparation temperatures

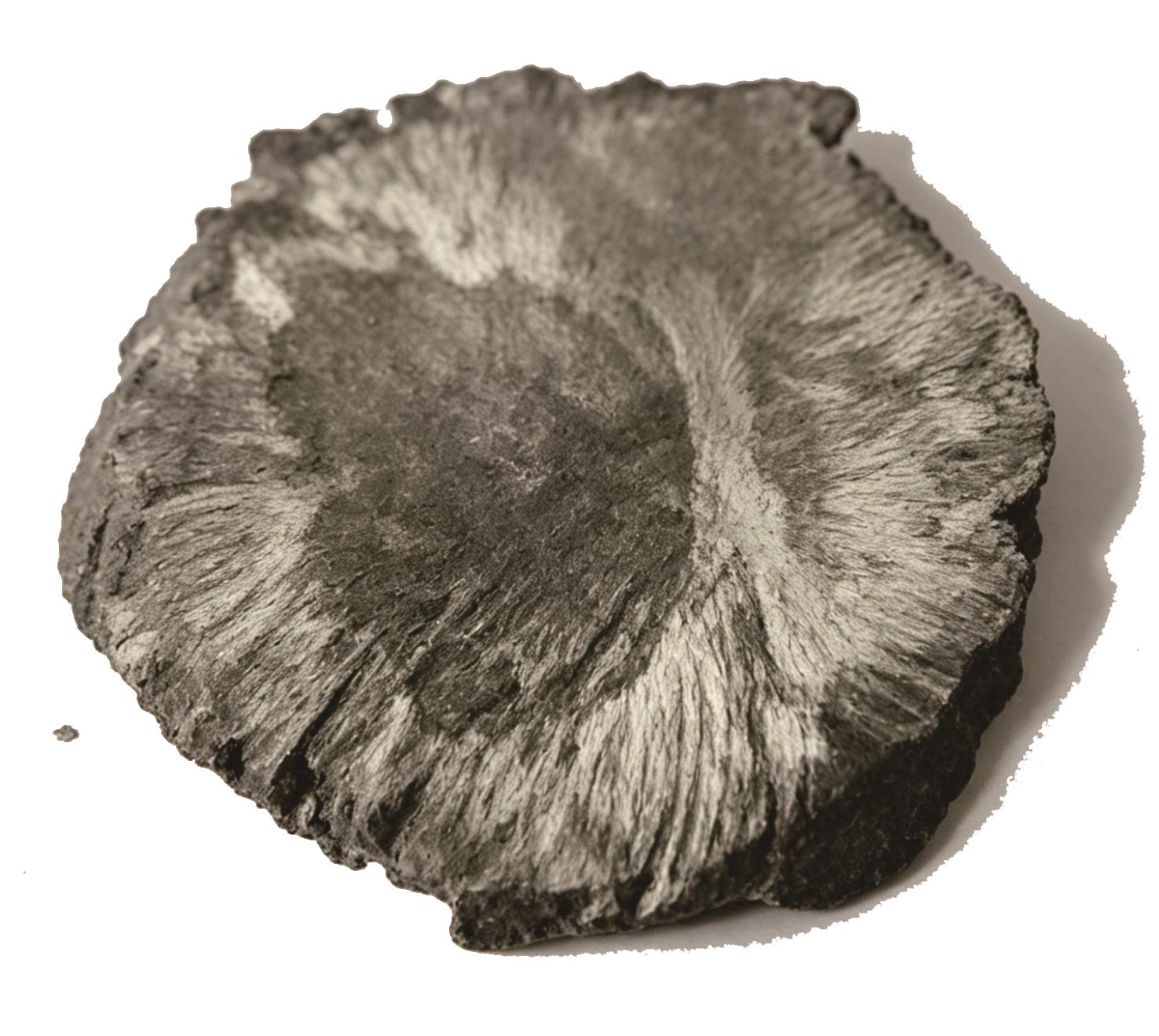

图6 (B4C+Cf)/Al复合材料压缩试验后的照片

Fig.6 Image of (B4C+Cf )/Al composite after compression test

表1 不同温度下制备的(B4C+Cf)/Al复合材料的相关性能

Table 1 Property data of (B4C+Cf)/Al composites prepared under different temperatures

制备温度/℃	实测密度/(g·cm^-3)	抗压强度/MPa
850	2.80	290
900	2.82	230
950	2.85	172

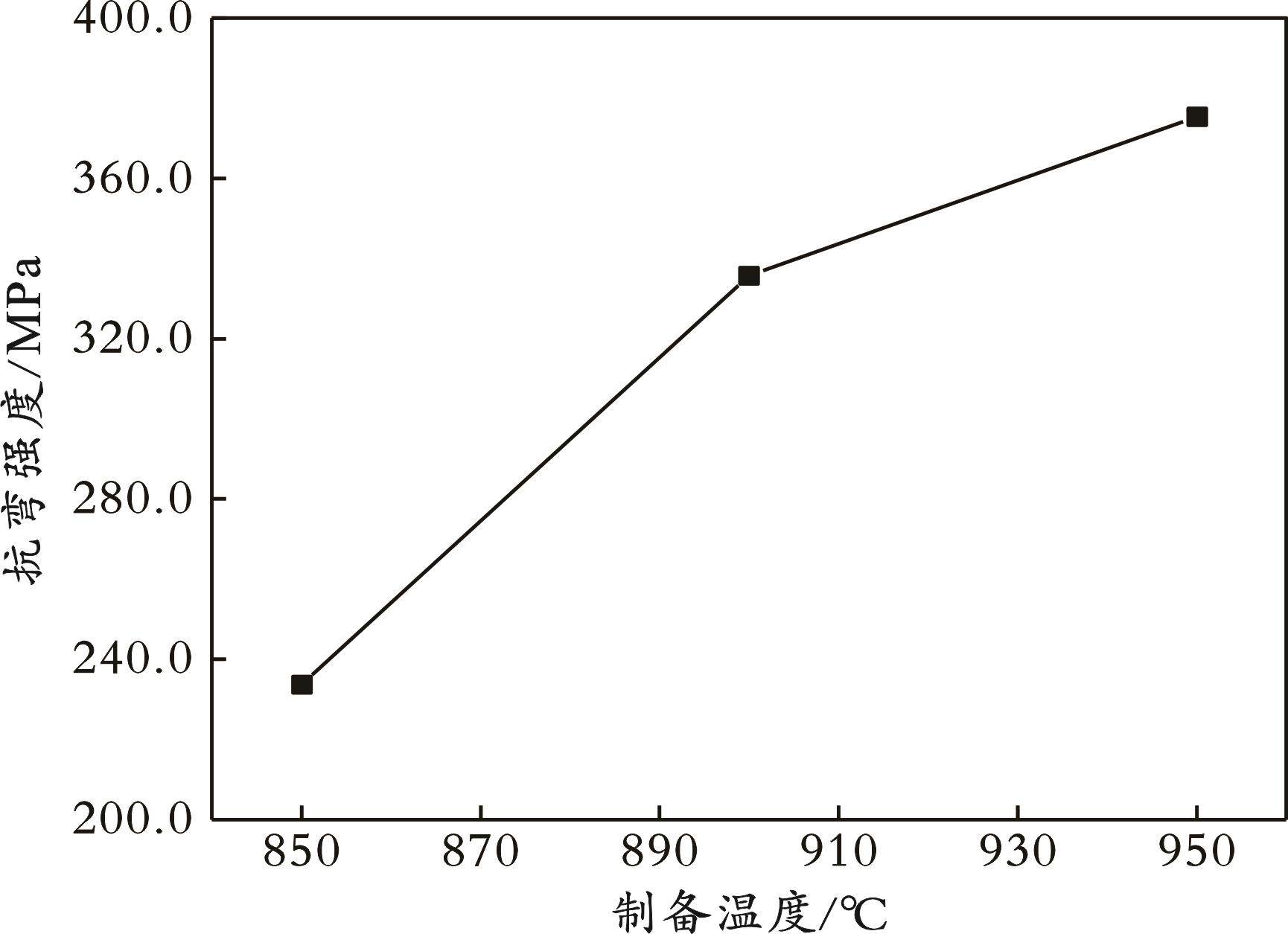

图7 (B4C+Cf)/Al复合材料的抗弯强度与制备温度的关系曲线

Fig.7 Relationship between flexural strength of (B4C+Cf)/Al composite and the preparation temperatures

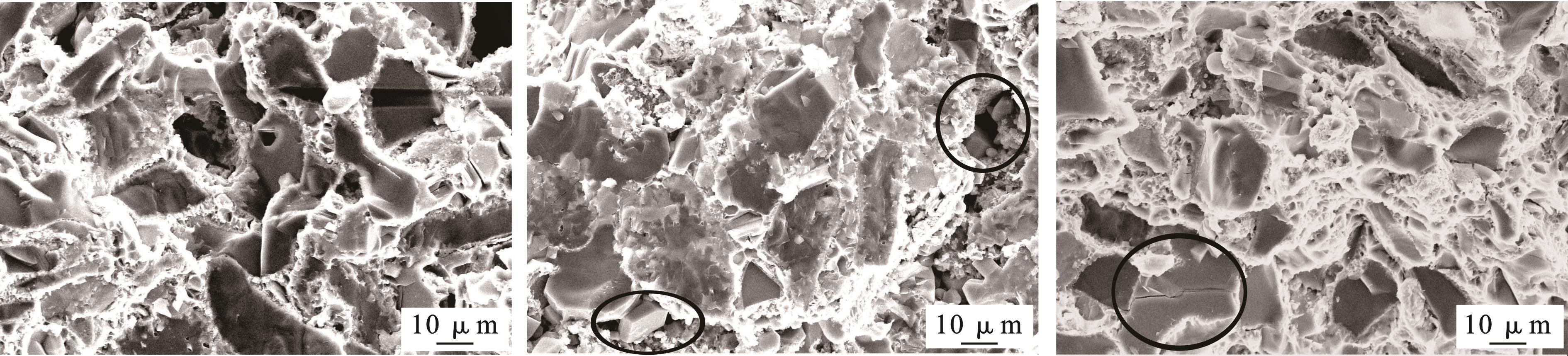

图8 不同温度下制备的(B4C+Cf)/Al复合材料的弯曲断口SEM照片（a） 850 ℃ （b） 900 ℃ （c） 950 ℃

Fig. 8 SEM images of bending fracture of (B4C+Cf)/Al composites prepared at different temperatures

参考文献 24

[1]	孟志新，吴垚峰，吴金明，等. 复合材料可靠性分析方法及其研究现状［J］. 当代化工， 2025， 54（11）： 2726⁃2730.
	MENG Z X， WU Y F， WU J M， et al. Reliability analysis methods and research status of composite materials［J］. Contemporary Chemical Industry， 2025， 54（11）： 2726⁃2730.
[2]	OGAWA F M， MASUDA C. Fabrication and the mechanical and physical properties of nanocarbon⁃reinforced light metal matrix composites： A review and future directions［J］. Materials Science and Engineering A， 2021， 820： 141542.
[3]	THEJA P C， SURESH R， REDDY M C S. A review on⁃fabrication and testing methods of aluminium metal matrix nano composites for various applications［J］. Materials Today： Proceedings， 2022， 56（Part 3）： 1137⁃1142.
[4]	胡勇，路世峰，杨滔，等. FeCoCrNiMn/6061铝基复合材料的组织性能［J］. 材料研究学报， 2025， 39（5）： 353⁃361.
	HU Y， LU S F， YANG T， et al. Microstructure and properties of FeCoCrNiMn/6061 Al⁃alloy matrix composites［J］. Chinese Journal of Materials Research， 2025， 39（5）： 353⁃361.
[5]	庞雨婷，张峻凡，王文广，等. 基于代表性体积单元的双模铝基复合材料性能拟实研究［J］. 精密成形工程， 2024， 16（4）： 36⁃44.
	PANG Y T， ZHANG J F， WANG W G， et al. Property simulation of bimodal aluminum matrix composites based on the representative volume element models［J］. Journal of Netshape Forming Engineering， 2024， 16（4）： 36⁃44.
[6]	孙中梁，张钰婷，袁瑞泽，等. 一种碳纤维复合轴瓦材料的制备及应用研究［J］. 石油化工高等学校学报， 2023， 36（4）： 63⁃68.
	SUN Z L， ZHANG Y T， YUAN R Z， et al. Preparation and application research of a carbon fiber composite bearing bush material［J］. Journal of Petrochemical Universities， 2023， 36（4）： 63⁃68.
[7]	ALISHAVANDI M， RAZMJOO KHOLLARI M A， EBADI M， et al. Corrosion⁃wear behavior of AA1050/mischmetal oxides surface nanocomposite fabricated by friction stir processing［J］. Journal of Alloys and Compounds， 2020， 832： 153964.
[8]	卫新宇，张文瑾，夏许露，等. 碳纤维硼催化石墨化技术综述［J］. 石油学报（石油加工）， 2024， 40（4）： 1051⁃1060.
	WEI X Y， ZHANG W J， XIA X L， et al. Review of boron⁃catalyzed graphitization of carbon fibers［J］. Acta Petrolei Sinica（Petroleum Processing Section）， 2024， 40（4）： 1051⁃1060.
[9]	燕春晖. 碳纳米纤维助力碳纤维复合材料性能突破［J］. 石油炼制与化工， 2025， 56（10）： 49.
	YAN C H. Carbon nanofibers facilitate breakthroughs in the performance of carbon fiber composites［J］. Petroleum Processing and Petrochemicals， 2025， 56（10）： 49.
[10]	闫江毅，丁一汇，李风亭. 碳纳米管功能化改性的研究进展［J］. 低碳化学与化工， 2024， 49（10）： 1⁃10.
	YAN J Y， DING Y H， LI F T. Research progress on functional modification of carbon nanotubes［J］. Low⁃Carbon Chemistry and Chemical Engineering， 2024， 49（10）： 1⁃10.
[11]	WANG C J， DENG K K， LIANG W. High temperature damping behavior controlled by submicron SiCp in bimodal size particle reinforced magnesium matrix composite［J］. Materials Science and Engineering A， 2016， 668： 55⁃58.
[12]	HABIBI M K， HAMOUDA A M S， GUPTA M. Enhancing tensile and compressive strength of magnesium using ball milled Al+CNT reinforcement［J］. Composites Science and Technology， 2012， 72（2）： 290⁃298.
[13]	XUE Y Q， LI B， WANG X L， et al. Effect of Mg on the microstructure evolution and mechanical properties of 5%TiB₂/Al⁃4.5%Cu composites［J］. Materials Today Communications， 2021， 28： 102625.
[14]	CHEN L Q， DONG Q， ZHAO M J， et al. Synthesis of TiC/Mg composites with interpenetrating networks by in situ reactive infiltration process［J］. Materials Science and Engineering A， 2005， 408（1/2）： 125⁃130.
[15]	符少龙，刘达，史可，等. 碳纤维增强铝基复合材料界面隔离层研究进展［J］. 当代化工研究， 2024（22）： 15⁃17.
	FU S L， LIU D， SHI K， et al. Research status of interface isolated layer of carbon fiber reinforced aluminum matrix composites［J］. Modern Chemical Research， 2024（22）： 15⁃17.
[16]	姚彦桃. 金属诱发无压浸渗制备B₄C/Mg复合材料研究［D］. 沈阳：东北大学， 2013.
[17]	孙彬，李晓屿，陈鹏，等. 多孔材料改性碳纤维及其增强复合材料界面性能研究进展［J］. 辽宁石油化工大学学报， 2025， 45（1）： 33⁃40.
	SUN B， LI X Y， CHEN P， et al. Research progress on interfacial properties of carbon fiber composites modified by porous materials［J］. Journal of Liaoning Petrochemical University， 2025， 45（1）： 33⁃40.
[18]	程健强，王文广，韩杰. 碳纤维增强水泥基复合材料的力学性能研究进展［J］. 辽宁石油化工大学学报， 2021， 41（3）： 34⁃42.
	CHENG J Q， WANG W G， HAN J. Research progress on mechanical properties of carbon fiber reinforced cement⁃based composites［J］. Journal of Liaoning Petrochemical University， 2021， 41（3）： 34⁃42.
[19]	李淑波，吴昆，郑明毅，等. SiCw/AZ91复合材料及AZ91镁合金的高温压缩变形的研究［J］. 材料工程， 2003（2）： 15⁃18.
	LI S B， WU K， ZHENG M Y， et al. Study of the high temperature compression deformation of SiCw/AZ91 composite and AZ91 magnesium alloy［J］. Journal of Materials Engineering， 2003（2）： 15⁃18.
[20]	吕鹏，岳新艳，喻亮，等. B₄C⁃ZrB₂⁃Al复合材料的真空熔渗法制备与性能分析［J］. 东北大学学报（自然科学版）， 2009， 30（11）： 1590⁃1593.
	LÜ P， YUE X Y， YU L， et al. Phase composition and mechanical properties of B₄C⁃ZrB₂⁃Al composites prepared by vacuum infiltration［J］. Journal of Northeastern University（Natural Science）， 2009， 30（11）： 1590⁃1593.
[21]	YAO Y T， CHEN L Q. B₄C/Al composites processed by metalassisted pressureless infiltration technique and its characterization， materials and manufacturing processes［J］. Materials and Manufacturing Processes， 2016， 31（10）： 1286⁃1291.
[22]	SATO Y， MATSUZAKI Y， UDA M， et al. Density， viscosity and surface tension of molten aluminum chloride［J］. Electrochemistry， 1999， 67（6）： 568⁃572.
[23]	吕鹏. B₄C（Al₂O₃， TiB₂， ZrB₂）⁃Al陶瓷复合材料的制备、组织与性能［D］. 沈阳：东北大学， 2009.
[24]	CHEN S L， WANG M， SUN L， et al. Characterization of （B₄C+Ti） hybrid reinforced Mg and AZ91D composites［J］. Crystals， 2022， 12（8）： 1105.

(B₄C+C_f)/Al复合材料的制备及其性能

Preparation and Properties of (B₄C+C_f)/Al Composites

HTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 9

参考文献 24

相关文章 5

编辑推荐

Metrics

[1]	张新富, 何波, 周亮, 贺勇, 倪黎, 苏铭滨, 刘伟, 陈吉. 非晶NiP⁃WC复合镀层的耐蚀性研究[J]. 辽宁石油化工大学学报, 2025, 45(1): 90-96.
[2]	李展峰,任晓娟,张阳. 低渗储层油测渗透率与气测渗透率关系的实验研究[J]. 辽宁石油化工大学学报, 2015, 35(2): 50-52，66.
[3]	梁平. 北方地区雪水对Q235钢腐蚀性的电化学研究[J]. 辽宁石油化工大学学报, 2011, 31(3): 62-65.
[4]	张艳华，周志敏. Al-Cu合金近液相线铸造中组织演变的计算机模拟[J]. 辽宁石油化工大学学报, 2010, 30(4): 38-41.
[5]	梁平,张云霞. 碘化钾对铝合金表面化学镀镍耐蚀性的影响[J]. 辽宁石油化工大学学报, 2010, 30(3): 44-47.
