Pt前驱体对PtSn/Al2O3催化剂丙烷脱氢性能的调控

doi:10.12422/j.issn.1672-6952.2026.03.002

摘要/Abstract

摘要：

PtSn/Al₂O₃催化剂的活性相对丙烷脱氢催化剂的活性和稳定性有较大的影响。针对催化剂活性组分Pt易迁移、团聚，难以保持高度分散等问题，通过改变活性组分Pt的前驱体来调控催化剂的活性相，考察了其对丙烷脱氢性能的影响；采用TEM、H₂?TPR、TG和Raman等手段，对催化剂活性相和抗积炭性能进行了表征分析。结果表明，在丙烷转化率相近的条件下，丙烯的选择性从86.96%提升至93.92%，同时副产物甲烷的生成量显著降低；以八乙基卟啉铂为前驱体制备的催化剂，其活性相尺寸较小且分散性较佳；以八乙基卟啉铂作为前驱体，可增强Pt与载体之间的相互作用力，显著提高活性相的稳定性，有效改善催化剂的抗结焦性能，使积碳量明显降低。

关键词: PtSn/Al₂O₃催化剂, 丙烷脱氢, 活性相, 前驱体

Abstract:

The activity of PtSn/Al₂O₃ catalyst has a significant impact on the activity and stability of propane dehydrogenation catalysts. To address the issues of easy migration and agglomeration of the active component Pt, which make it difficult to maintain high dispersion, the active phase of the catalyst was regulated by changing the precursor of the active component Pt, and its effect on the propane dehydrogenation performance was investigated. Characterization and analysis of the active phase and carbon deposition resistance of the catalyst were carried out using TEM, H₂?TPR, TG, and Raman techniques. The results showed that under conditions with similar propane conversion rates, the selectivity of propylene increased from 86.96% to 93.92%, while the production of by?product methane significantly decreased. The catalyst prepared using octaethylporphyrin platinum as the precursor had a smaller active phase size and better dispersion. Using octaethylporphyrin platinum as the precursor can enhance the interaction between Pt and the support, significantly improve the stability of the active phase, effectively improve the catalyst's resistance to coking, and significantly reduce the amount of carbon deposition.

Key words: PtSn/Al₂O₃ catalyst, Propane dehydrogenation, Active phase, Precursors

中图分类号:

TE624.9

王淑琪, 田凡, 万海, 曹松, 路启航, 赵明明, 张海娟. Pt前驱体对PtSn/Al₂O₃催化剂丙烷脱氢性能的调控[J]. 辽宁石油化工大学学报, 2026, 46(3): 10-16.

Shuqi WANG, Fan TIAN, Hai WAN, Song CAO, Qihang LU, Mingming ZHAO, Haijuan ZHANG. Effect of Different Precursor PtSn/Al₂O₃ Catalysts on Propane Dehydrogenation[J]. Journal of Liaoning Petrochemical University, 2026, 46(3): 10-16.

图/表 8

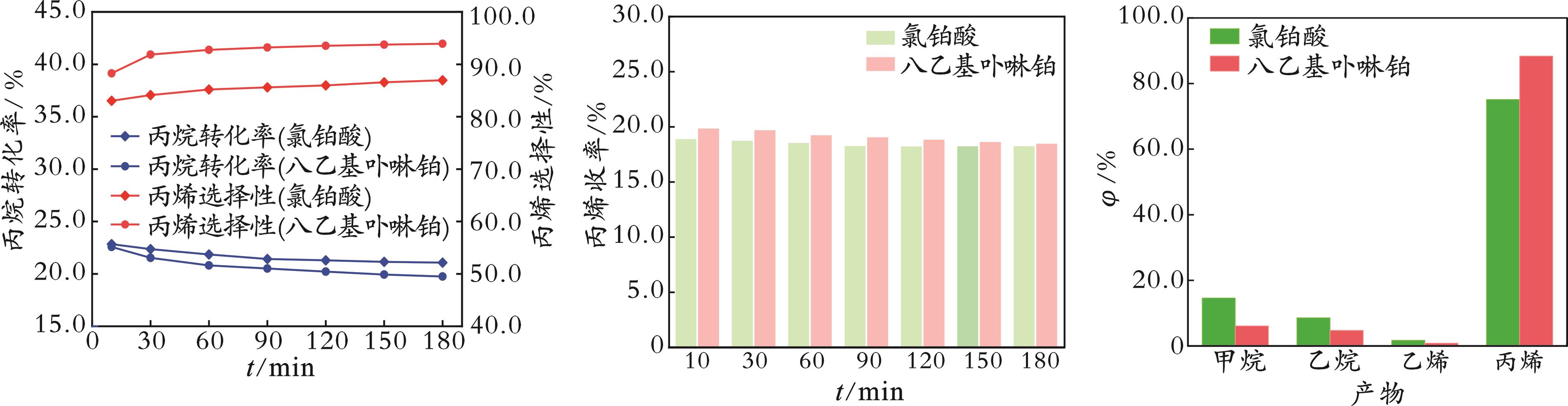

图1 不同前驱体调控制备的PtSn/Al2O3催化剂的丙烷脱氢性能（a）丙烷转化率和丙烯选择性（b）丙烯收率（c）产物分布

Fig.1 Different precursors regulate the propane dehydrogenation performance of the prepared PtSn/Al2O3 catalyst

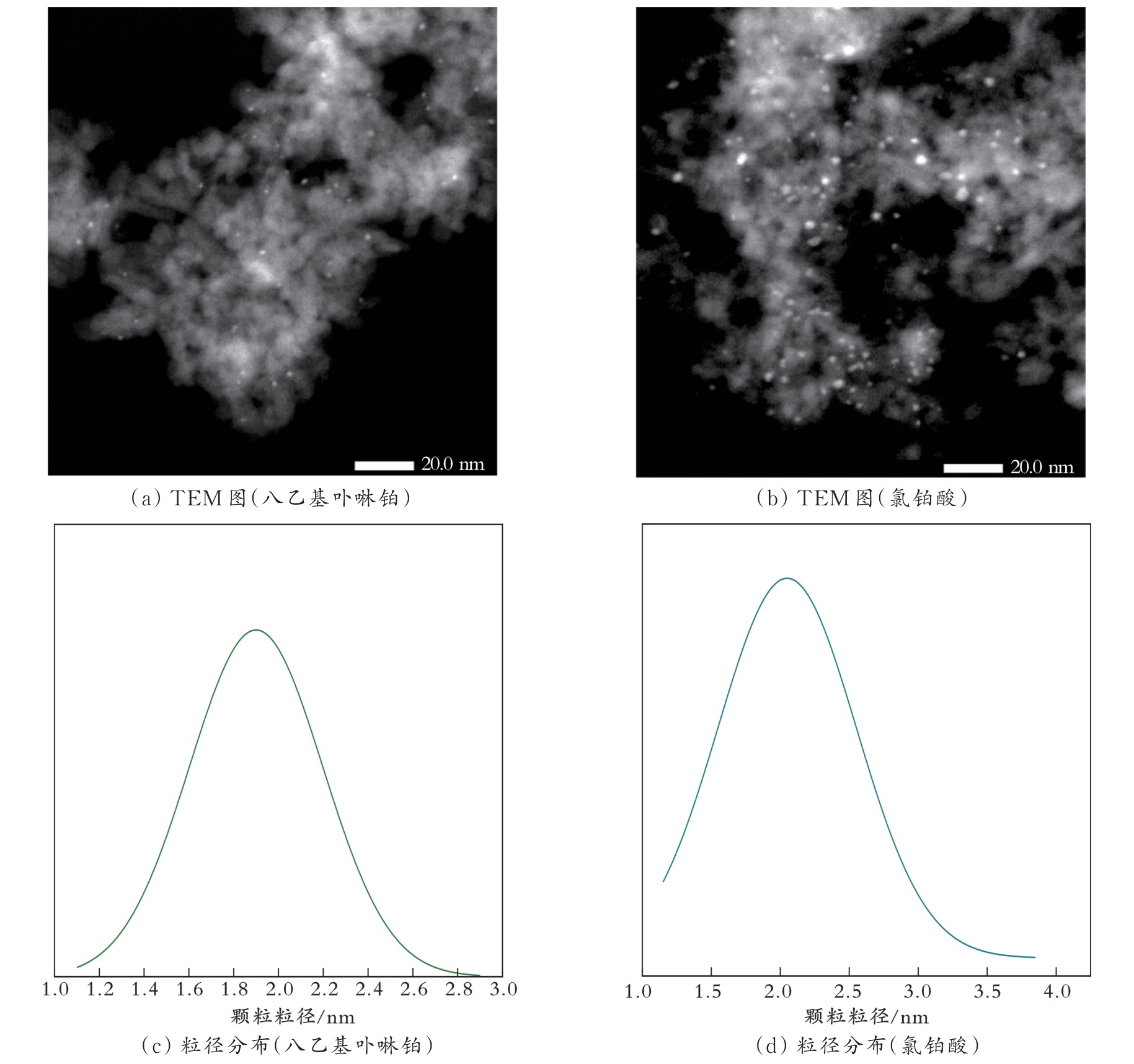

图2 不同前驱体调控制备的PtSn/Al2O3催化剂的TEM图及粒径分布

Fig.2 Different precursors regulate the TEM of the prepared PtSn/Al2O3 catalyst

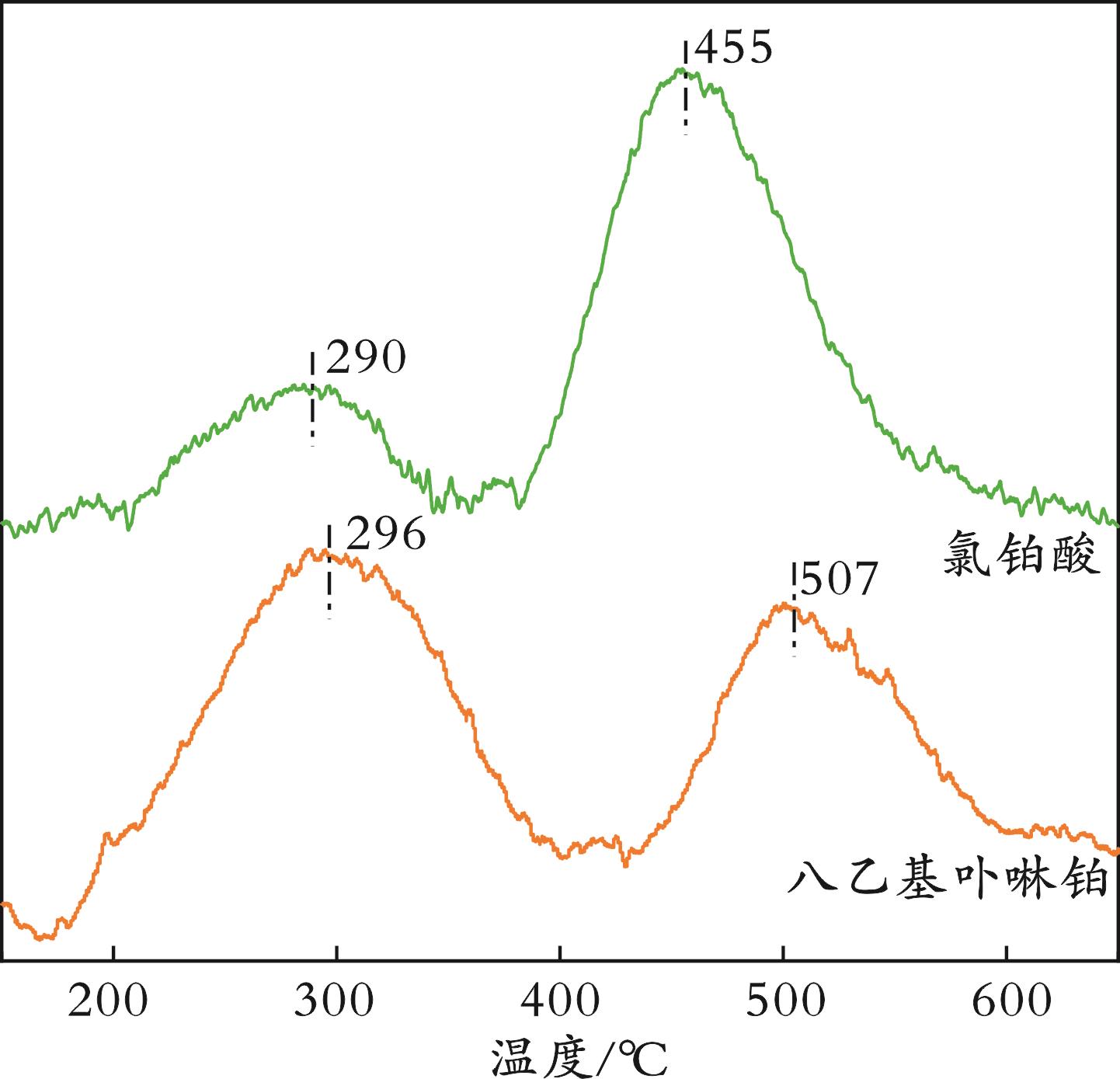

图3 不同前驱体调控制备的PtSn/Al2O3催化剂的H2?TPR谱图

Fig.3 H2?TPR spectra of PtSn/Al2O3 catalyst regulated by different precursors

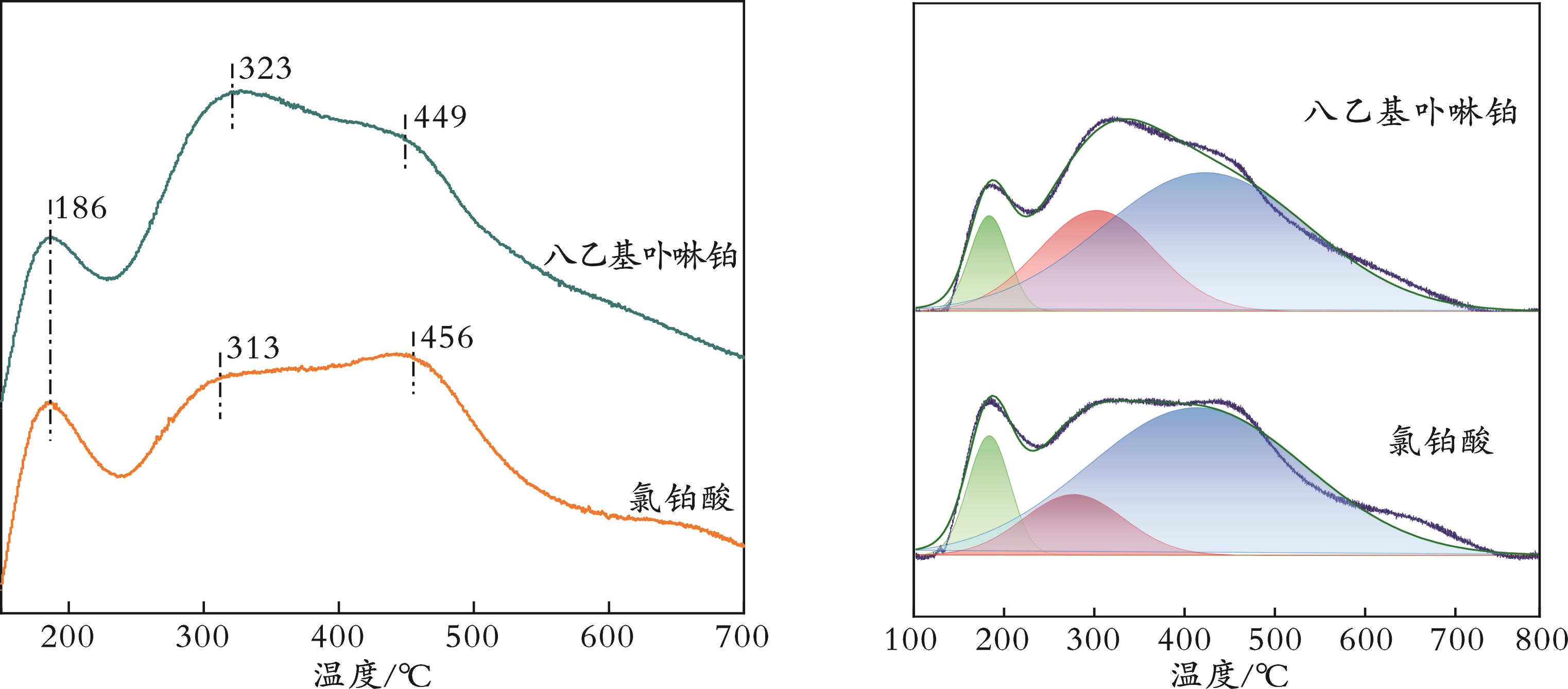

图4 不同前驱体调控制备的PtSn/Al2O3催化剂的NH3?TPD谱图（a） NH3程序升温脱附谱图（b）分峰拟合图

Fig.4 NH3?TPD spectra of PtSn/Al2O3 catalyst regulated by different precursors

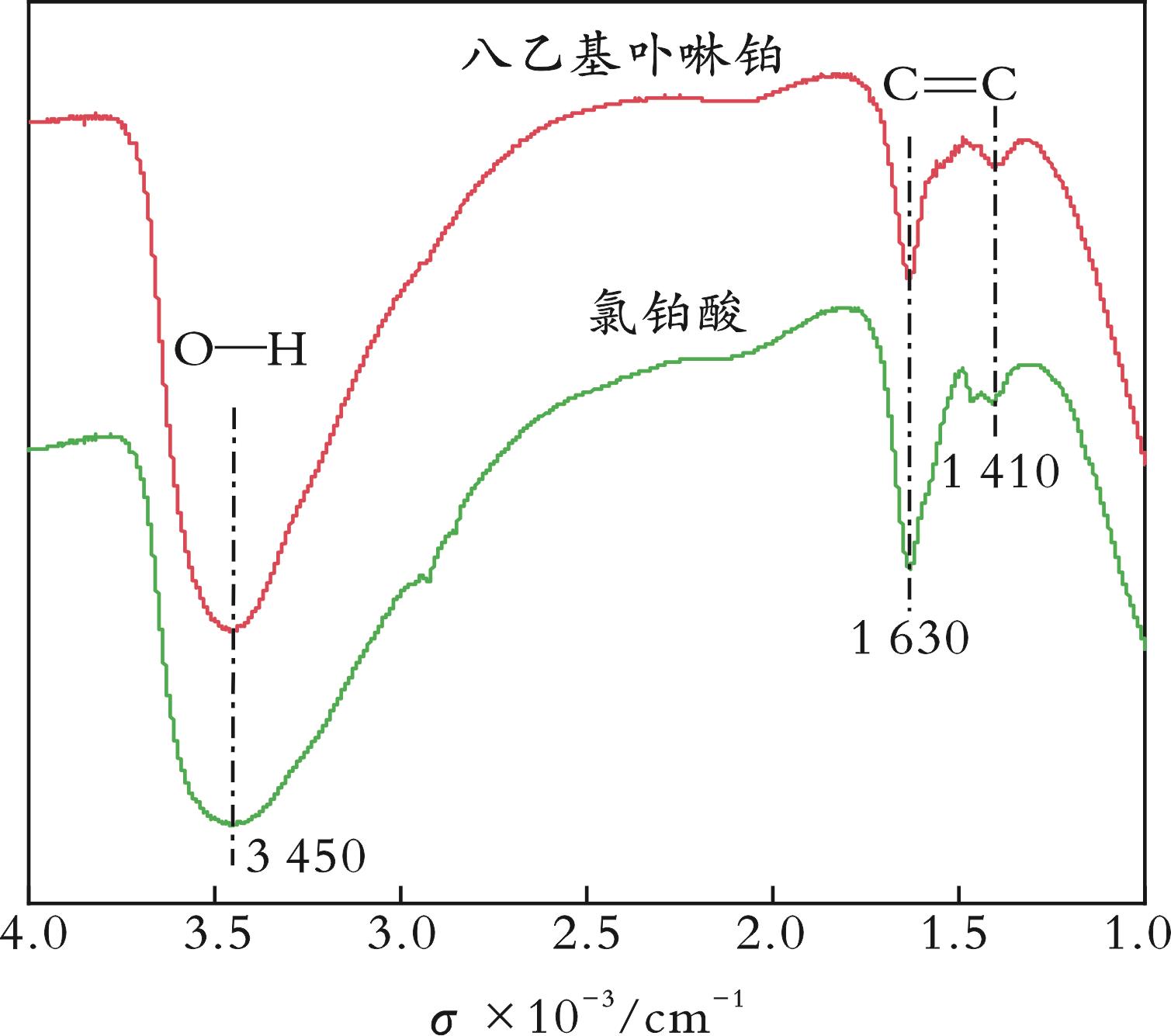

图5 不同前驱体调控制备的PtSn/Al2O3催化剂的FT?IR谱图

Fig.5 FT?IR spectra of PtSn/Al2O3 catalysts regulated by different precursors

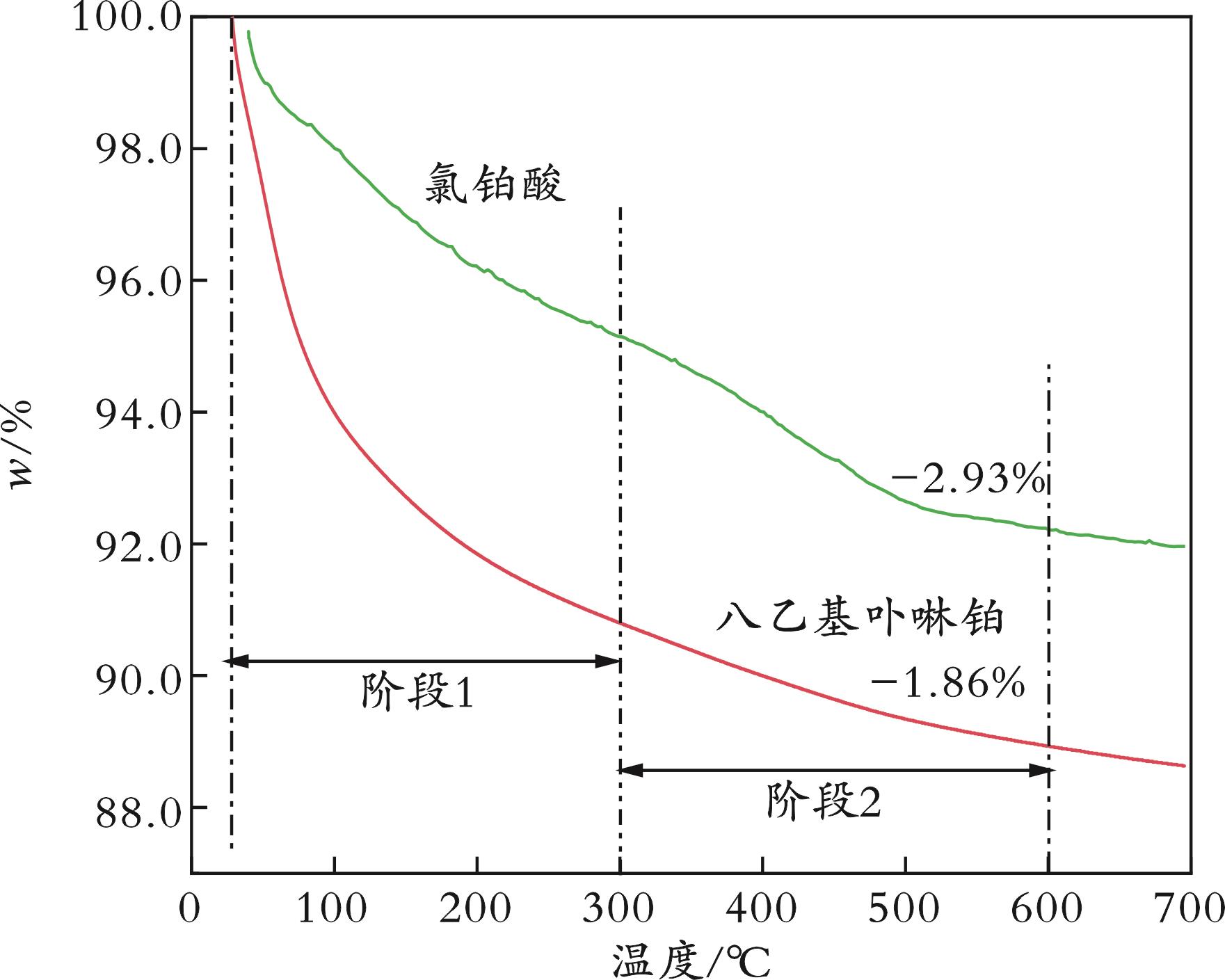

图6 不同前驱体调控制备的PtSn/Al2O3催化剂的TG曲线

Fig.6 TG profiles of the PtSn/Al2O3 catalysts regulated by different precursors

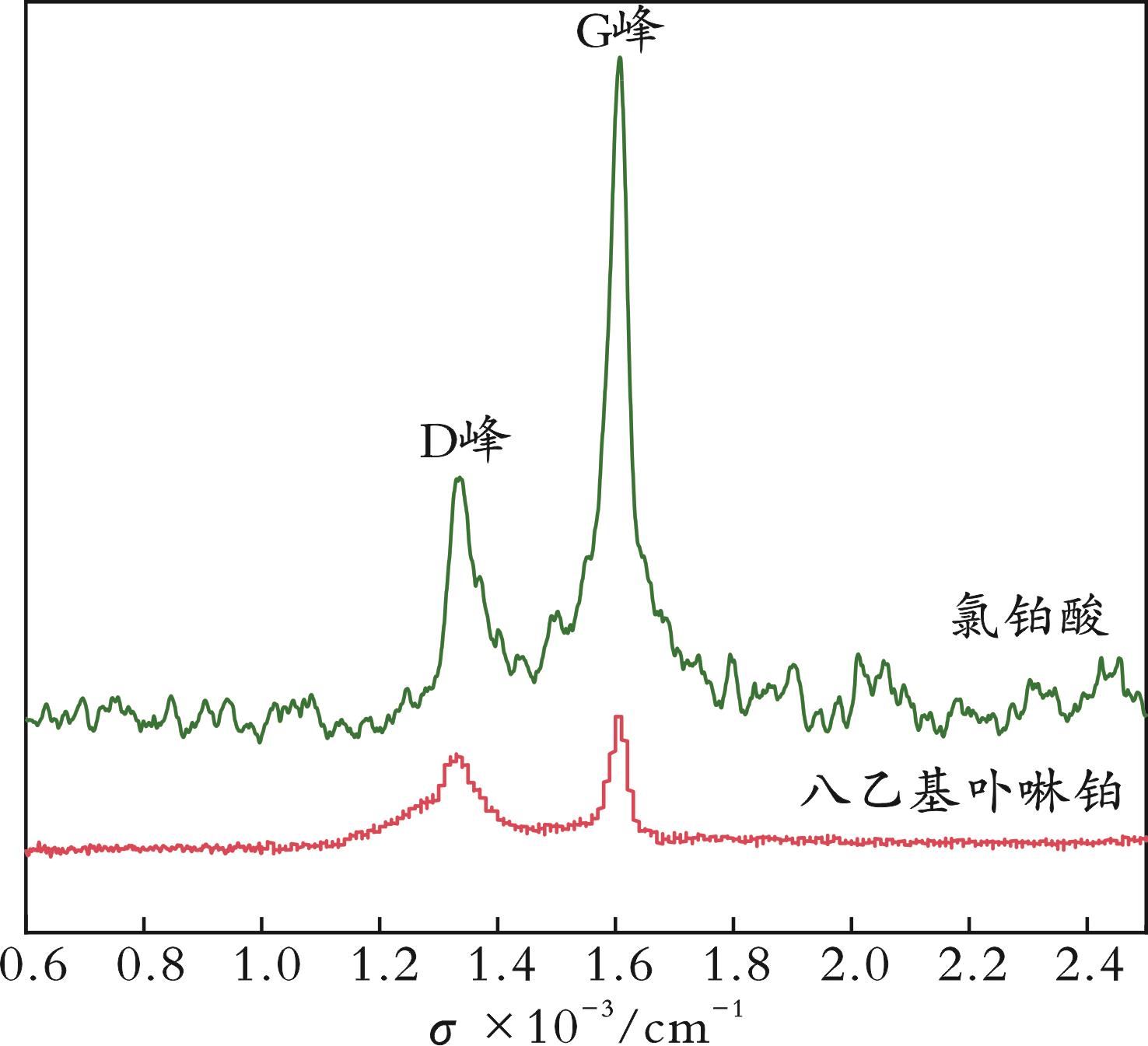

图7 不同前驱体调控制备的PtSn/Al2O3催化剂的拉曼光谱

Fig.7 Raman spectra of PtSn/Al2O3 catalysts regulated by different precursors

表1 不同前驱体调控制备的PtSn/Al2O3催化剂的D峰和G峰数据

Table 1 D and G peak data of PtSn/Al2O3 catalyst regulated by different precursors

Pt前驱体	D峰面积	G峰面积	I_D/I_G
氯铂酸	19 982.90	35 179.26	0.57
八乙基卟啉铂	9 701.62	5 570.90	1.74

参考文献 22

[1]	苏聪龙，侯朝鹏，李红伟. 丙烷脱氢制丙烯催化剂研究进展［J］. 低碳化学与化工， 2025， 50（7）： 20⁃37.
	SU C L， HOU C P， LI H W. Research progress of propane dehydrogenation to propylene catalysts［J］. Low⁃Carbon Chemistry and Chemical Engineering， 2025， 50（7）： 20⁃37.
[2]	LIAN Z， SI C W， JAN F， et al. Coke deposition on Pt⁃based catalysts in propane direct dehydrogenation： Kinetics， suppression， and elimination［J］. ACS Catalysis， 2021， 11（15）： 9279⁃9292.
[3]	曲圣涛，王钰佳，刘冬梅，等. γ⁃Al₂O₃的制备及在长链烷烃脱氢催化剂中的应用［J］. 辽宁石油化工大学学报， 2019， 39（4）： 34⁃39.
	QU S T， WANG Y J， LIU D M， et al. Preparation of macro⁃mesostructured hierarchical γ⁃Al₂O₃ and its catalytic performance for long chain alkane dehydrogenation［J］. Journal of Liaoning Shihua University， 2019， 39（4）： 34⁃39.
[4]	MA Y， SONG S J， LIU C C， et al. Germanium⁃enriched double⁃four⁃membered⁃ring units inducing zeolite⁃confined subnanometric Pt clusters for efficient propane dehydrogenation［J］. Nature Catalysis， 2023， 6（6）： 506⁃518.
[5]	OSTROVSKII N M. Coking of catalysts： Mechanisms， models， and influence［J］. Kinetics and Catalysis， 2022， 63（1）： 52⁃66.
[6]	HONG H Z， XU Z K， MEI B B， et al. A self⁃regenerating Pt/Ge⁃MFI zeolite for propane dehydrogenation with high endurance［J］. Science， 2025， 388（6746）： 497⁃502.
[7]	HAN Z P， LI S R， JIANG F， et al. Propane dehydrogenation over Pt⁃Cu bimetallic catalysts： The nature of coke deposition and the role of copper［J］. Nanoscale， 2014， 6（17）： 10000⁃10008.
[8]	ZHANG H J， PIAO X L， ZHANG X Y， et al. Elucidating high⁃efficiency guidance design and performance optimization of Pt⁃based catalysts for propane dehydrogenation［J］. Industrial & Engineering Chemistry Research， 2024， 64（1）： 273⁃282.
[9]	LIU M， MIAO C X， WU Z J. Recent advances in the synthesis， characterization， and catalytic consequence of metal species confined within zeolite for hydrogen⁃related reactions［J］. Industrial Chemistry & Materials， 2024， 2（1）： 57⁃84.
[10]	许晓安，唐学，邓相洋，等. 一步水热法制备封装限域Pt@H⁃ZSM⁃5及其催化丙烷脱氢［J］. 硅酸盐学报， 2022， 50（1）： 254⁃262.
	XU X A， TANG X， DENG X Y， et al. One⁃step hydrothermal preparation of encapsulated Pt@H⁃ZSM⁃5 and its performance for propylene［J］. Journal of the Chinese Ceramic Society， 2022， 50（1）： 254⁃262.
[11]	JOO S H， PARK J Y， TSUNG C K， et al. Thermally stable Pt/mesoporous silica core⁃shell nanocatalysts for high⁃temperature reactions［J］. Nature Materials， 2009， 8（2）： 126⁃131.
[12]	ZHAO K Y， XIANG N Y， WANG Y Q， et al. A molecular design strategy to enhance hydrogen evolution on platinum electrocatalysts［J］. Nature Energy， 2025， 10（6）： 725⁃736.
[13]	YIN P， HU S L， QIAN K， et al. Quantification of critical particle distance for mitigating catalyst sintering［J］. Nature Communications， 2021， 12（1）： 4865.
[14]	康津铭，焦建豪，秦玉才，等. Pt_0.5⁃Snx/γ⁃Al₂O₃催化剂对丙烷脱氢反应性能的影响［J］. 石油化工高等学校学报， 2023， 36（4）： 34⁃39.
	KANG J M， JIAO J H， QIN Y C， et al. Effect of Sn Pt_0.5⁃Snx/γ⁃Al₂O₃ catalysts on the performance of propane dehydrogenation［J］. Journal of Petrochemical Universities， 2023， 36（4）： 34⁃39.
[15]	ZHAO Q C， CHEN L， MA S C， et al. Data⁃driven discovery of Pt single atom embedded germanosilicate MFI zeolite catalysts for propane dehydrogenation［J］. Nature Communications， 2025， 16（1）： 3720.
[16]	田祥臣，焦建豪，韩飞飞，等. 溶剂对PtSn/Al₂O₃催化剂活性相结构与丙烷脱氢性能的影响［J］. 当代化工， 2025， 54（10）： 2307⁃2313.
	TIAN X C， JIAO J H， HAN F F， et al. Effect of solvents on active phases structure and propane dehydrogenation of PtSn/Al₂O₃ catalysts［J］. Contemporary Chemical Industry， 2025， 54（10）： 2307⁃2313.
[17]	CAO L， QIAN R， ZHANG Y Y， et al. Surface modification of PtSn/Al₂O₃ catalyst by organic acid chelation and its effect on propane dehydrogenation performance［J］. Journal of Physics and Chemistry of Solids， 2023， 178： 111331.
[18]	张向月，万海，高塬，等. 丙烯对丙烷脱氢催化剂PtSnK/Al₂O₃炭沉积行为的影响［J］. 燃料化学学报， 2022， 50（7）： 841⁃848.
	ZHANG X Y， WAN H， GAO Y， et al. Effect of propylene in feedstock on the coking behavior of PtSnK/Al₂O₃ catalyst of propane dehydrogenation［J］. Journal of Fuel Chemistry and Technology， 2022， 50（7）： 841⁃848.
[19]	WANG Z， CHEN Y Z， MAO S J， et al. Chemical insight into the structure and formation of coke on PtSn alloy during propane dehydrogenation［J］. Advanced Sustainable Systems， 2020， 4（9）： 2000092.
[20]	CHOI Y S， KIM J R， HWANG J H， et al. Effect of reduction temperature on the activity of Pt⁃Sn/Al₂O₃ catalysts for propane dehydrogenation［J］. Catalysis Today， 2023， 411/412： 113957.
[21]	张海娟，王申，高文艺，等. 丙烷脱氢PtSn/Al₂O₃催化剂积炭行为研究［J］. 燃料化学学报， 2017， 45（9）： 1130⁃1136.
	ZHANG H J， WANG S， GAO W Y， et al. Study on the coke formation behavior on PtSn/Al₂O₃ propane dehydrogenation catalyst［J］. Journal of Fuel Chemistry and Technology， 2017， 45（9）： 1130⁃1136.
[22]	苗彩霞，刘萌，吴志杰. 丙烷脱氢反应Pt基催化剂研究进展［J］. 石油学报（石油加工）， 2023， 39（3）： 690⁃702.
	MIAO C X， LIU M， WU Z J. Research progress in pt⁃based catalysts for propane dehydrogenation reaction［J］. Acta Petrolei Sinica （Petroleum Processing Section）， 2023， 39（3）： 690⁃702.

Pt前驱体对PtSn/Al₂O₃催化剂丙烷脱氢性能的调控

Effect of Different Precursor PtSn/Al₂O₃ Catalysts on Propane Dehydrogenation

HTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 8

参考文献 22

相关文章 3

编辑推荐

Metrics

[1]	贾儒, 李丽华, 宫晓杰. 改性UiO⁃66催化还原对硝基苯酚的研究[J]. 辽宁石油化工大学学报, 2023, 43(4): 14-18.
[2]	张强, 谭昊轩, 崔宇超, 王焕, 张晓彤, 宋丽娟. 高度分散WO _x /SiO₂催化剂的制备及烯烃歧化反应性能[J]. 辽宁石油化工大学学报, 2022, 42(5): 32-37.
[3]	穆晓雪, 丁巍, 张晓帆, 戴咏川, 耿忠兴, 李宇. Fe改性MoNi/γ⁃Al₂O₃催化剂的制备与表征[J]. 辽宁石油化工大学学报, 2022, 42(4): 6-10.
