高纯硼酸晶体片状化制备及相关机理

doi:10.12422/j.issn.1672-6952.2026.02.002

辽宁石油化工大学学报 ›› 2026, Vol. 46 ›› Issue (2): 14-21.DOI: 10.12422/j.issn.1672-6952.2026.02.002

高纯硼酸晶体片状化制备及相关机理

王宁宁¹(), 李积升¹, 李陇岗², 权彩兄², 国欣³, 胡玉峰¹(), 秦佳政²

^1.中国石油大学（北京）化学工程与环境学院重质油全国重点实验室，北京 102249
^2.青海中信国安锂业发展有限公司;硫酸盐型盐湖资源综合利用工程研究中心, 青海格尔木 816000
^3.辽宁石油化工大学石油化工学院，辽宁抚顺 113001

收稿日期:2025-04-11 修回日期:2025-06-18 出版日期:2026-04-25 发布日期:2026-04-21
通讯作者: 胡玉峰
作者简介:王宁宁（2000-），女，硕士研究生，从事硼酸提取及形貌方面的研究；E⁃mail：17866701576@163.com。
基金资助:
青海省重点研发项目(2022?GX?152)

Mechanism of Lamellarization and Growth Process of High Purity Boric Acid Crystals

Ningning WANG¹(), Jisheng LI¹, Longgang LI², Caixiong QUAN², Xin GUO³, Yufeng HU¹(), Jiazheng QIN²

^1.State Key Laboratory of Heavy Oil Processing，College of Chemical Engineering and Environment，China University of Petroleum （Beijing），Beijing 102249，China
^2.Sulfate?Type Salt Lake Resources Comprehensive Utilization Engineering Research Center，Qinghai CITIC Guoan Lithium Development Co. ，Ltd. ，Golmud Qinghai 816000，China
^3.School of Petrochemical Engineering，Liaoning Petrochemical University，Fushun Liaoning 113001，China

Received:2025-04-11 Revised:2025-06-18 Published:2026-04-25 Online:2026-04-21
Contact: Yufeng HU

摘要/Abstract

摘要：

硼酸是重要的化工原料，其片状化技术的开发对提升产品性能与拓展应用领域具有关键意义。基于树脂（LSI⁃020/010）纯化的硼酸溶液体系，创新性地引入硫酸钠（Na2SO4）和硫酸镁（MgSO4），成功诱导硼酸晶体定向生长为片状结构；采用SEM表征添加助剂后硼酸的形貌特征，联用COSMO⁃RS模型与XRD分析了弱酸性条件下MgSO4/Na2SO4的引入对硼酸溶液溶解度及晶体晶面生长的影响，借助原位拉曼光谱探究了MgSO4/Na2SO4与硼酸晶体间的相互作用及其对B-O键能的影响。结果表明，添加助剂后的硼酸呈现典型片状形貌，弱酸性条件下MgSO4/Na2SO4的引入可显著降低硼酸在溶液中的溶解度、驱动晶体沿（002）、（004）晶面择优生长，且MgSO4/Na2SO4与硼酸晶体间的弱相互作用使B-O键能降低，推动硼酸晶体向片状化方向生长。该研究不仅建立了新型的高纯硼酸晶体片状化制备技术，更从分子层面阐释了其晶体生长调控机制，为功能化晶体工程的研究与应用提供了理论支撑。

关键词: 硼酸片状化, 高纯, 晶体生长, 过程机理

Abstract:

Boric acid is an important chemical raw material, and the development of its lamellarization technology is crucial for enhancing its performance and broadening its application fields. In this study, based on the boric acid solution system purified by resin (LSI⁃020/010), the innovative introduction of sodium sulfate (Na2SO4) and magnesium sulfate (MgSO4) successfully induced the directional growth of boric acid crystals into a lamellar structure. The morphology characteristics of boric acid after additive incorporation was characterized using SEM. The effects of the introduction of MgSO4/Na2SO4 addition under weakly acidic conditions on the solubility of boric acid solution and the growth of crystal faces were analyzed by combining the COSMO⁃RS model and XRD. The interaction between MgSO4/Na2SO4 and boric acid crystals, as well as its impact on the B-O bond energy, was investigated using in⁃situ Raman spectroscopy. The results showed that boric acid exhibits a typical lamellar morphology after additive incorporation. The introduction of MgSO4/Na2SO4 under weakly acidic conditions significantly reduced the solubility of boric acid, promoting preferential crystal growth along the (002) and (004) planes. Moreover, the weak interaction between MgSO4/Na2SO4 and boric acid crystals reduces the B-O bond energy, which drove the growth of boric acid crystals towards lamellarisation. This study not only establishes a new boric acid lamellarization technology, but also elucidates the crystal growth mechanism at the molecular level, providing theoretical support for functionalized crystal engineering.

Key words: Boric acid lamellarization, High purity, Crystal growth, Process mechanism

中图分类号:

TQ06

王宁宁, 李积升, 李陇岗, 权彩兄, 国欣, 胡玉峰, 秦佳政. 高纯硼酸晶体片状化制备及相关机理[J]. 辽宁石油化工大学学报, 2026, 46(2): 14-21.

Ningning WANG, Jisheng LI, Longgang LI, Caixiong QUAN, Xin GUO, Yufeng HU, Jiazheng QIN. Mechanism of Lamellarization and Growth Process of High Purity Boric Acid Crystals[J]. Journal of Liaoning Petrochemical University, 2026, 46(2): 14-21.

图/表 11

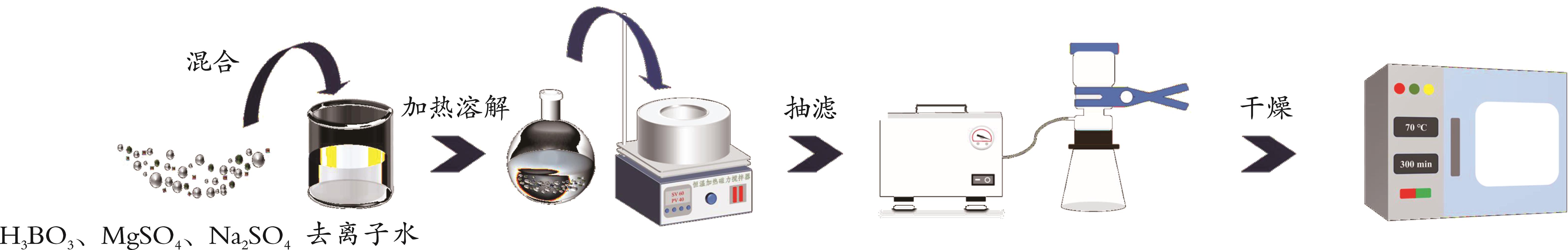

图1 片状H3BO3的制备过程

Fig.1 Preparation process of flaky H3BO3

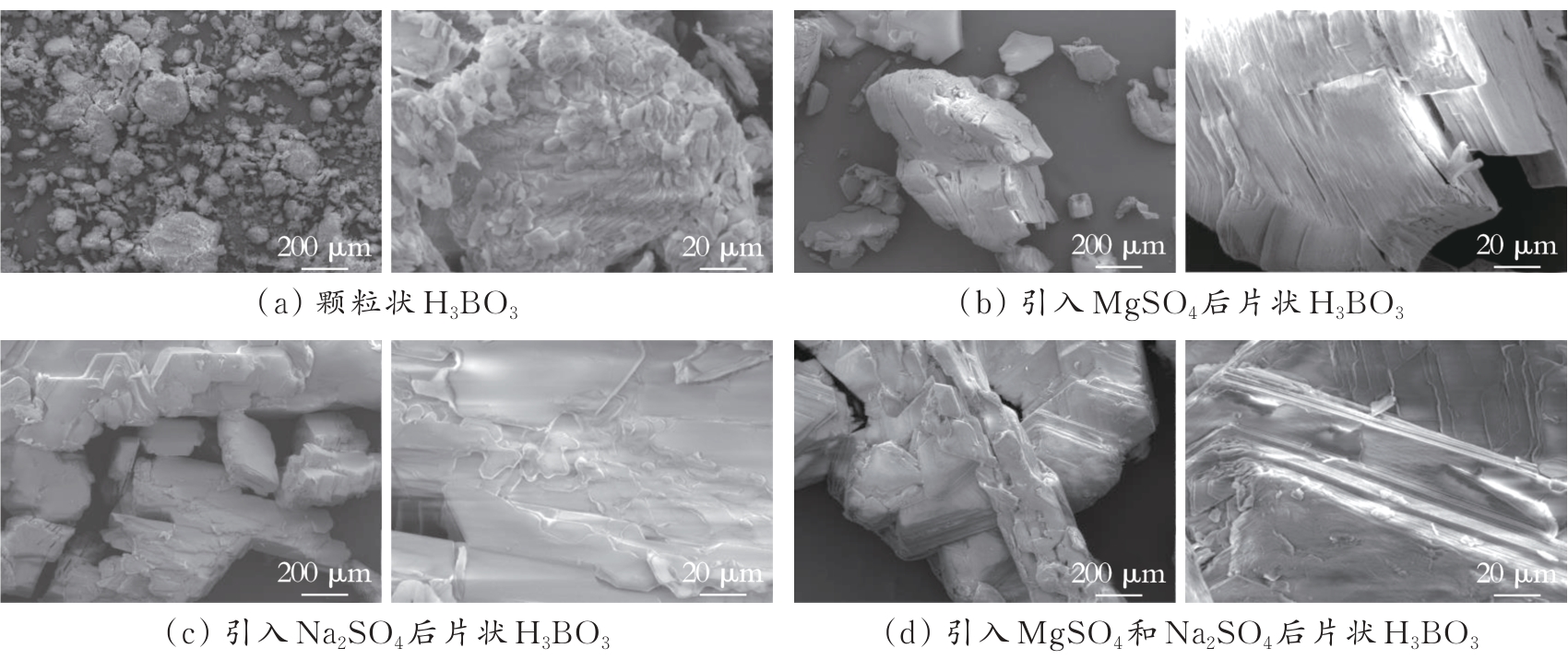

图2 不同H3BO3晶体的SEM图

Fig.2 SEM images of different H3BO3 crystals

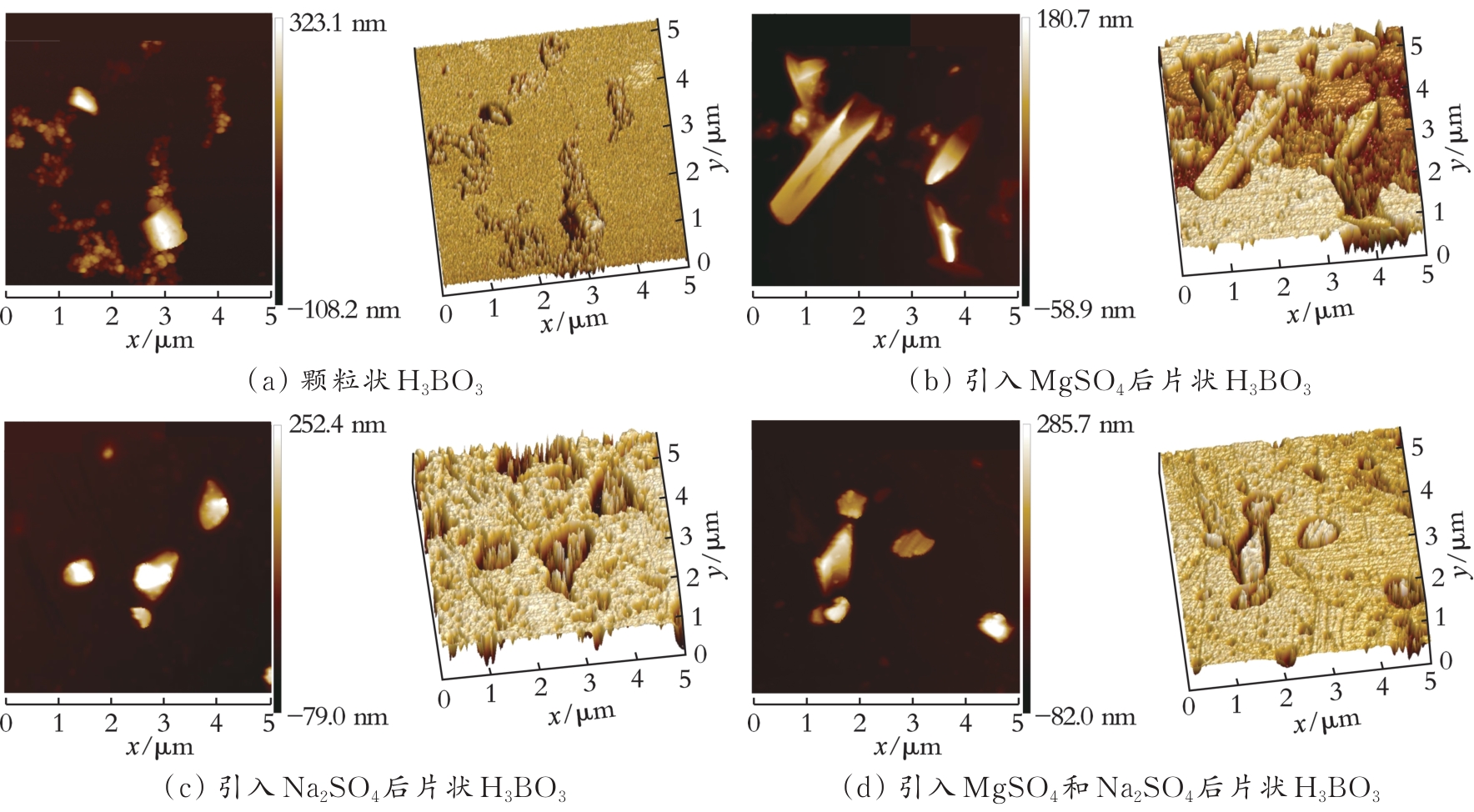

图3 不同H3BO3晶体的AFM图

Fig.3 AFM images of different H3BO3 crystals

表1 不同H3BO3晶体的表面粗糙度

Table 1 Surface roughness of different H3BO3 crystals

化合物	均方根粗糙度/nm	算术平均粗糙度/nm
H₃BO₃	68.50	31.90
H₃BO₃/MgSO₄	53.90	31.00
H₃BO₃/Na₂SO₄	47.70	21.00
H₃BO₃/MgSO₄/Na₂SO₄	41.80	20.30

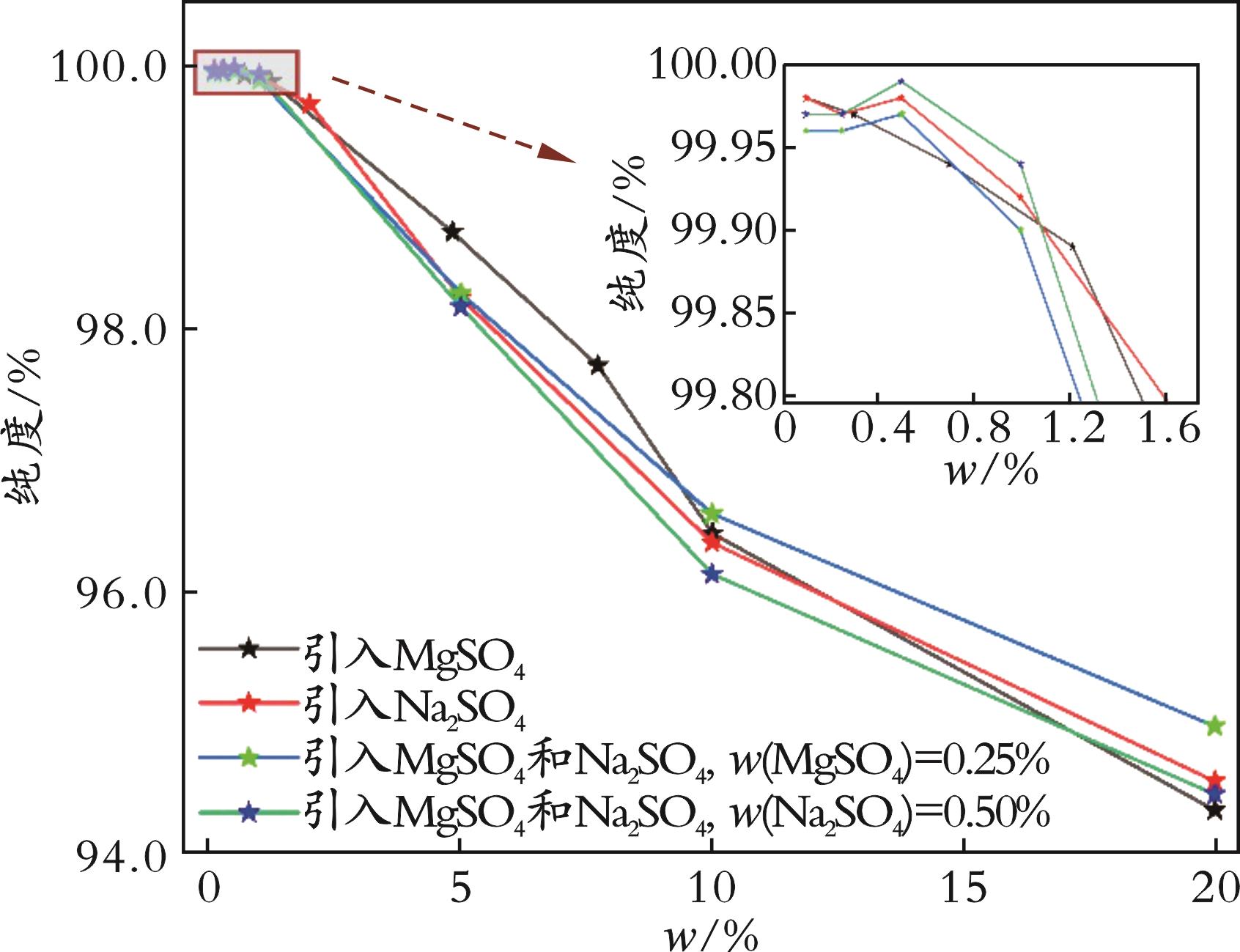

图4 Na2SO4、MgSO4引入后片状H3BO3晶体的纯度

Fig.4 Purity of flaky H3BO3 crystals with the introduction of additives Na2SO4 and MgSO4

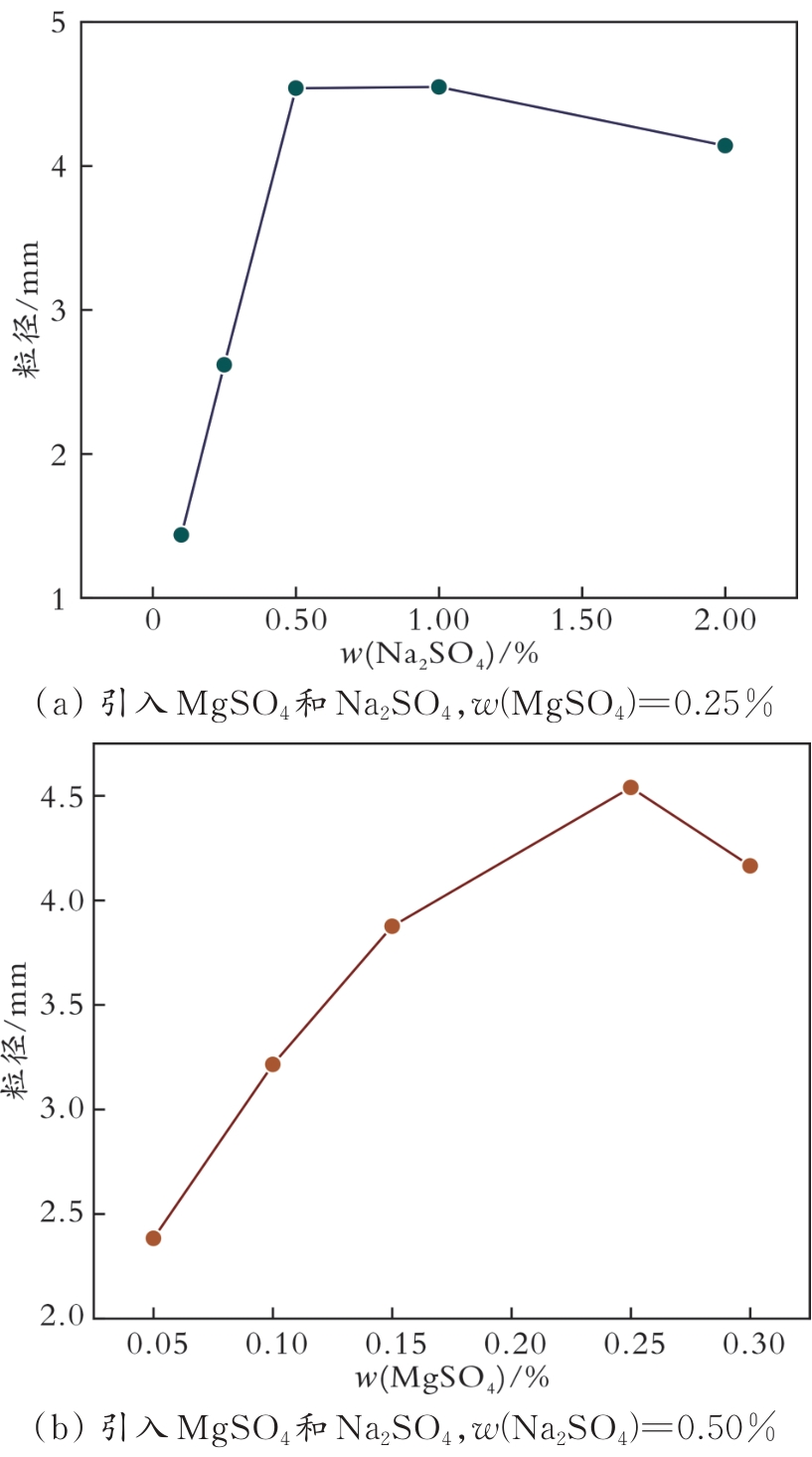

图5 Na2SO4、MgSO4引入后片状H3BO3晶体的粒径

Fig. 5 Particle size of flaky H3BO3 crystals with the introduction of Na2SO4 and MgSO4

表2 片状H3BO3晶体中H3BO3及杂质质量分数

Table 2 Mass fractions of H3BO3 and impurities in flaky H3BO3 crystals

H₃BO₃及杂质	质量分数（纯度）/%
H₃BO₃	99.99
Fe	0.03×10^-2
Ca²⁺	0.06×10^-2
As	<0.01×10^-2
Pb	<0.01×10^-2
Cl^-	0.02×10^-2
SO $4 2 -$	0.05×10^-2

表2 片状H3BO3晶体中H3BO3及杂质质量分数

Table 2 Mass fractions of H3BO3 and impurities in flaky H3BO3 crystals

H₃BO₃及杂质	质量分数（纯度）/%
H₃BO₃	99.99
Fe	0.03×10^-2
Ca²⁺	0.06×10^-2
As	<0.01×10^-2
Pb	<0.01×10^-2
Cl^-	0.02×10^-2
SO $4 2 -$	0.05×10^-2

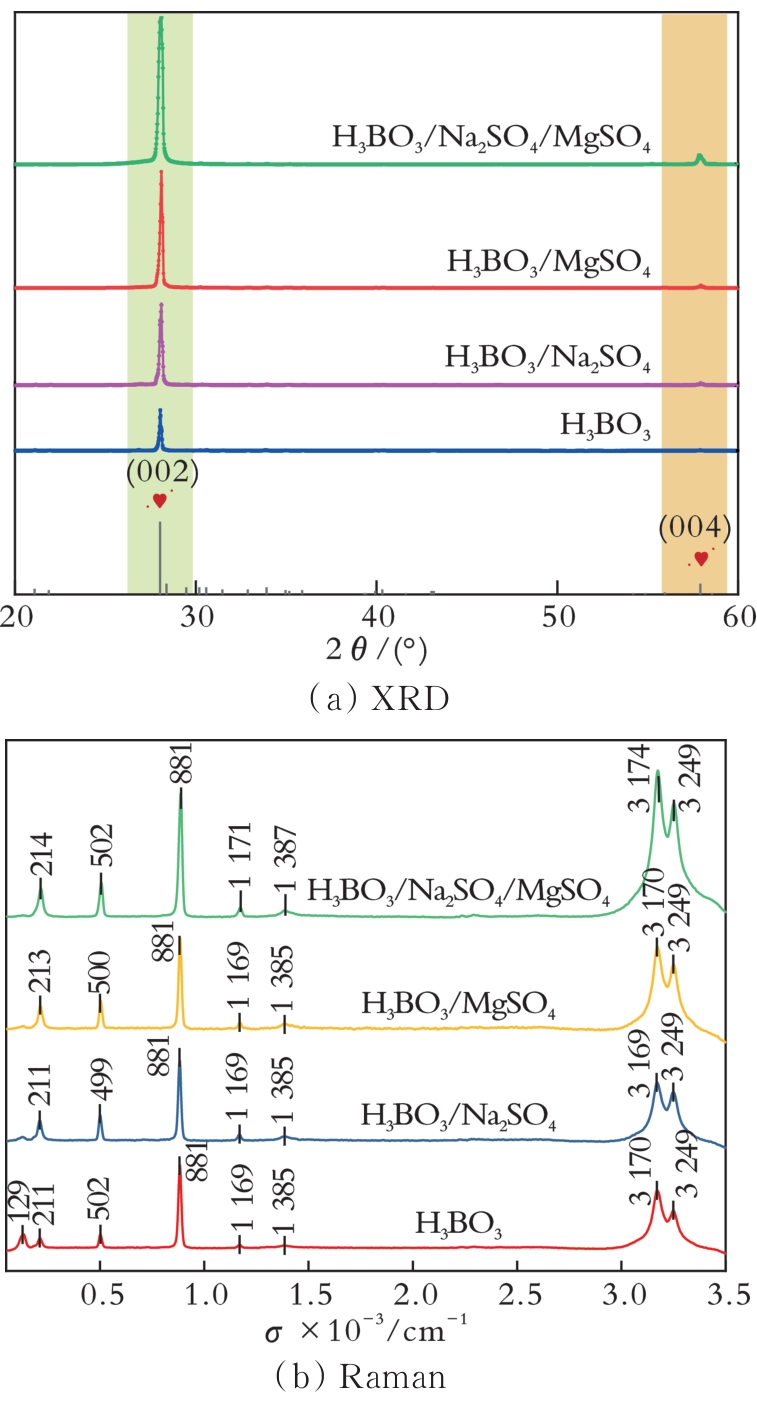

图6 H3BO3及引入MgSO4、Na2SO4后片状H3BO3晶体的XRD和Raman谱图

Fig.6 XRD and Raman spectra of flaky H3BO3 crystals with and without additives MgSO4 and Na2SO4

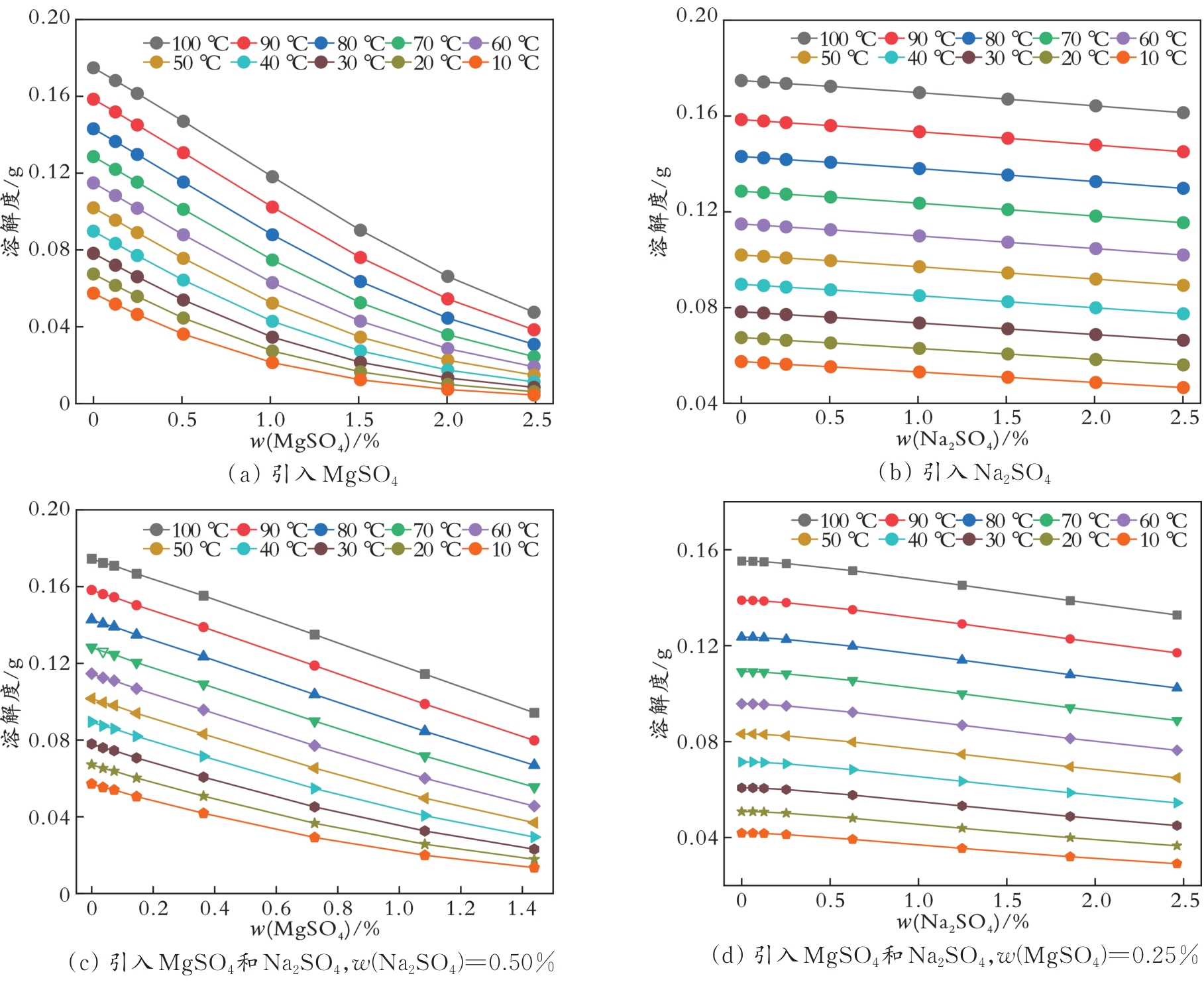

图7 COSMO?RS预测不同温度下H3BO3溶解度随MgSO4、Na2SO4质量分数的变化

Fig.7 COSMO?RS?predicted solubility of H3BO3 vs. mass fractions of additives MgSO4 and Na2SO4 at different temperatures

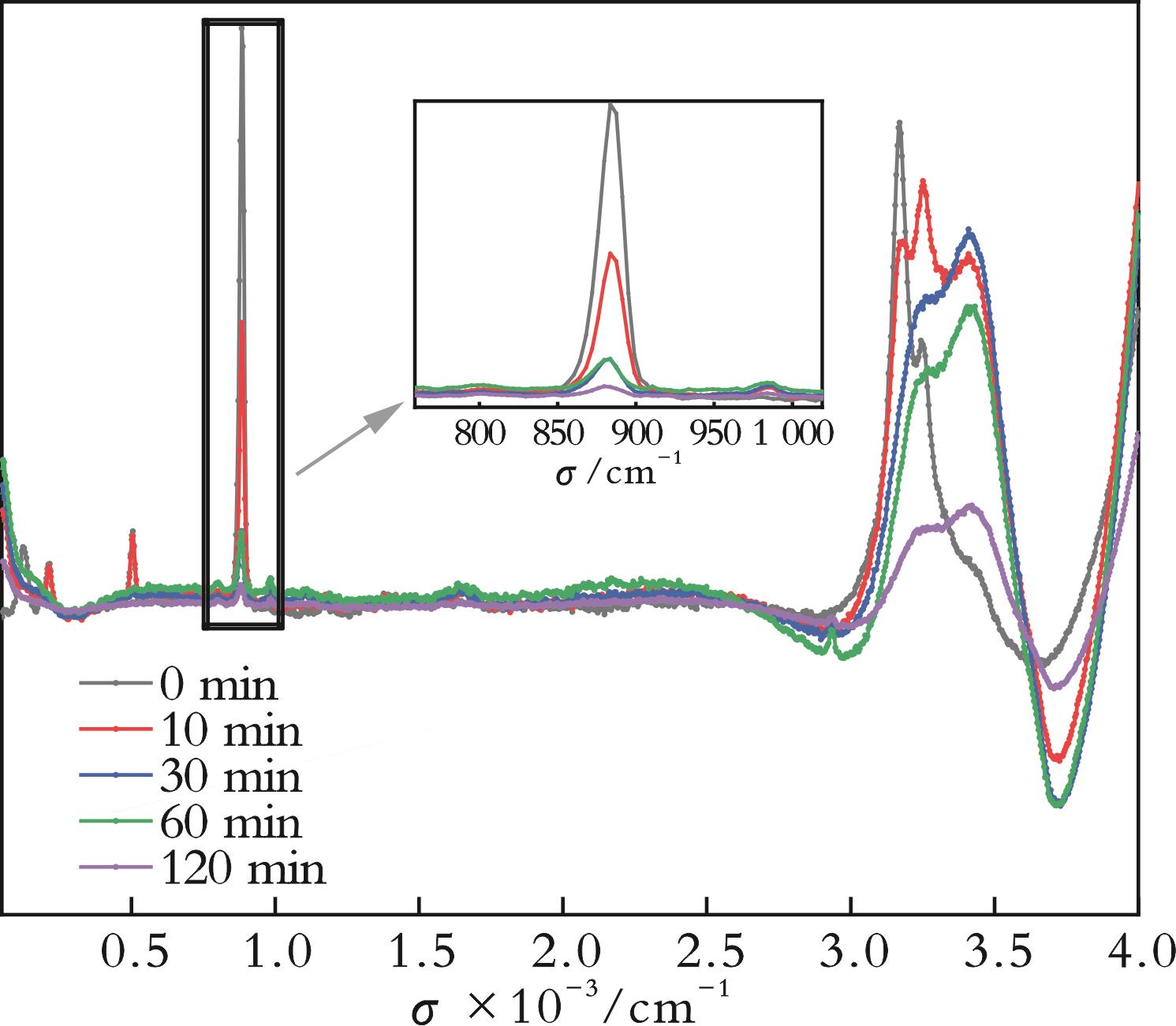

图8 H3BO3晶体生长过程的原位拉曼光谱图

Fig.8 In situ Raman spectra of H3BO3 crystal growth process

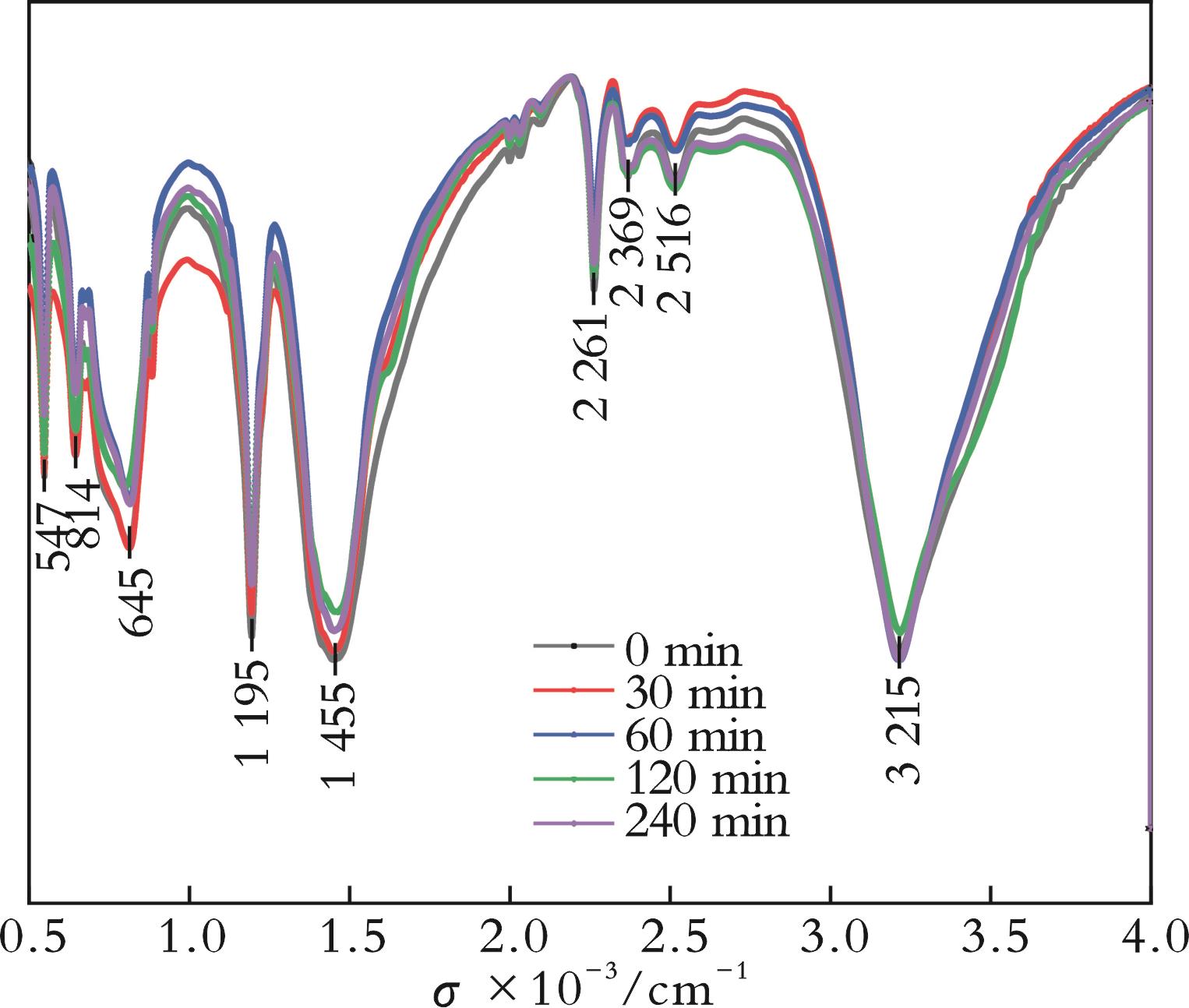

图9 片状H3BO3晶体的红外光谱图

Fig.9 Infrared spectra of flaky H3BO3 crystals

参考文献 16

[1]	甘仁香. 基于盐湖资源提钾提锂后的尾液制取精硼酸工艺研究［J］. 化工管理， 2025（10）： 161⁃164.
	GAN R X. Research on the process of producing refined boric acid from tailings after potassium and lithium extraction based on salt lake resources［J］. Chemical Enterprise Management， 2025（10）： 161⁃164.
[2]	杨细平，邱祖民. 硼及其硼化物的应用研究进展［J］. 化工技术与开发， 2008， 37（6）： 22⁃26.
	YANG X P， QIU Z M. Application and research development of boron and boride［J］. Technology & Development of Chemical Industry， 2008， 37（6）： 22⁃26.
[3]	李雅男. 硼元素的营养功能及缺失症状探究［J］. 河南农业， 2012（23）： 16⁃17.
	LI Y N. A study on the nutritional functions and deficiency symptoms of boron［J］. Henan Agriculture， 2012（23）： 16⁃17.
[4]	FAN Y H， LI J S， ZHAO P， et al. Extraction of boric acid from high⁃magnesium brine using Ionic liquids and alcoholic solvents［J］. Journal of Molecular Liquids， 2025， 432： 127729.
[5]	王承遇，温暖心，杨子发. 硼矿渣助熔剂在玻璃熔制中的应用［J］. 玻璃与搪瓷， 2019， 47（3）： 24⁃27.
	WANG C Y， WEN N X， YANG Z F. Using boron slag as flux for glass melting［J］. Glass Enamel & Ophthalmic Optics， 2019， 47（3）： 24⁃27.
[6]	ZHANG C Y， YU Y L， YANG H， et al. Mechanism for the hydrolysis resistance of aluminum nitride powder modified by boric acid［J］. Ceramics International， 2022， 48（22）： 32696⁃32702.
[7]	许宁. 碳铵法加工西藏硼镁矿制取硼酸的工艺研究［J］. 江苏化工， 2007， 35（4）： 26⁃28.
	XU N. Study on the production of boric acid with magnesium and boron mineral in Tibet by the method of bicarbonate［J］. Jiangsu Chemical Industry， 2007， 35（4）： 26⁃28.
[8]	胡柏松，杨玉梅，赵景利. 硫酸一步法生产硼酸母液蒸发技术探讨［J］. 无机盐技术， 2013（6）： 1⁃5.
	HU B S， YANG Y M， ZHAO J L. Discussion on evaporation technology of mother liquor in boric acid production by one⁃step sulfuric acid method［J］. Inorganic Chemicals Technology， 2013（6）： 1⁃5.
[9]	雷风鹏，朱朝梁，卿彬菊，等. 离子液体/异辛醇体系萃取盐湖卤水中硼酸的研究［J］. 化学工程， 2018， 46（6）： 11⁃15.
	LEI F P， ZHU C L， QING B J， et al. Application of Ionic liquid/isooctyl alcohol system for extraction of boric acid from salt lake brine［J］. Chemical Engineering， 2018， 46（6）： 11⁃15.
[10]	刘影，郝伟，卢昊. 硼酸晶体结构分析及拉曼光谱测试［J］. 光散射学报， 2014， 26（2）： 144⁃147.
	LIU Y， HAO W， LU H. Boric acid crystal structure analysis and raman spectra test［J］. The Journal of Light Scattering， 2014， 26（2）： 144⁃147.
[11]	赵瑞杰，张继扬，秦煜成，等. 掺氧化铁对熔盐法制备片状氧化铝的影响［J］. 中国陶瓷， 2011， 47（4）： 29⁃30.
	ZHAO R J， ZHANG J Y， QIN Y C， et al. Effect of ferric oxide on preparation plate⁃like alumina in flux［J］. China Ceramics， 2011， 47（4）： 29⁃30.
[12]	邢少青，刘云飞，施书哲，等. 熔盐法合成片状NaNbO₃晶体［J］. 南京工业大学学报（自然科学版）， 2009， 31（4）： 53⁃59.
	XING S Q， LIU Y F， SHI S Z， et al. Molten salt synthesis of platelet NaNbO₃ crystals［J］. Journal of Nanjing University of Technology（Natural Science Edition）， 2009， 31（4）： 53⁃59.
[13]	段君元，章桥新，王一龙，等. 边长为微米级的银纳米片的简易合成与形成机理眄［J］. 物理化学学报， 2009， 25（7）： 1405⁃1408.
	DUAN J Y， ZHANG Q X， WANG Y L， et al. Facile synthesis and formation mechanism of Silver nanoplates with edge lengths of several micrometers［J］. Acta Physico⁃Chimica Sinica， 2009， 25（7）： 1405⁃1408.
[14]	李积升，胡玉峰，朱发岩，等. 一种片状硼酸及其制备方法： CN202210750799.0［P］. 2022⁃06⁃29．
[15]	朱发岩，李积升，李陇岗，等. 一种高纯片状硼酸的快捷制备方法： CN202410163964.1［P］. 2024⁃02⁃05．
[16]	KLAMT A， ECKERT F， ARLT W. COSMO⁃RS： An alternative to simulation for calculating thermodynamic properties of liquid mixtures［J］. Annual Review of Chemical and Biomolecular Engineering， 2010， 1： 101⁃122.

高纯硼酸晶体片状化制备及相关机理

Mechanism of Lamellarization and Growth Process of High Purity Boric Acid Crystals

HTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 11

参考文献 16

相关文章 0

编辑推荐

Metrics
