CdS/Mg⁃CdIn2S4异质结构筑及CO2光还原性能研究

doi:10.12422/j.issn.1672-6952.2025.05.004

摘要/Abstract

摘要：

CdS在可见光区具有优异的光化学性能和高量子效率，但其光催化稳定性明显受光腐蚀限制，构筑CdS/Mg?CdIn₂S₄异质结可抑制光腐蚀并提升其光催化稳定性。采用离子交换法制备CdS纳米线(CdS NWs)、CdS纳米颗粒(CdS NPs)和Mg?CdIn₂S₄纳米片(NSs)，并构筑5%CdS NWs/Mg?CdIn₂S₄（5%为CdS NWs的质量分数）和5%CdS NPs/Mg?CdIn₂S₄（5%为CdS NPs的质量分数）异质结；通过XRD、UV?vis DRS、FT?IR光谱、N₂吸脱附等温测试及瞬态光电流和电化学阻抗对光催化剂进行了表征。结果表明，CdS NWs/Mg?CdIn₂S₄和CdS NPs/Mg?CdIn₂S₄异质结成功构筑；在光反应系统对催化剂进行的性能评价中，二者均展现出良好的光催化CO₂还原性能，其中CdS NWs/Mg?CdIn₂S₄展现出更为突出的光催化CO₂还原性能，CO和H₂的产率分别为716.7 μmol/（g·h)和664.3 μmol/（g·h)，分别比Mg?CdIn₂S₄提高了46.2倍和56.8倍。研究结果为光催化CO₂还原领域的深入研究和应用奠定了基础，具有重要的学术和实际意义。

关键词: CdS/Mg?CdIn₂S₄, 异质结构, 光催化, CO₂还原

Abstract:

CdS exhibits excellent photochemical properties and high quantum efficiency in the visible light region, however, its catalytic stability is significantly compromised by photocorrosion. Constructing CdS/Mg?CdIn₂S₄ heterojunctions can effectively suppress photocorrosion and enhance the material's overall stability. In this study, CdS nanowires (CdS NWs), CdS nanoparticles (CdS NPs), and Mg?CdIn₂S₄ nanosheets (NSs) were prepared using the ion exchange method, and heterojunctions of 5% CdS NWs/Mg?CdIn?S? (5% by mass fraction of CdS NWs) and 5% CdS NPs/Mg?CdIn?S? (5% by mass fraction of CdS NPs) were constructed. The photocatalysts were characterized using X?ray diffraction (XRD), UV?vis diffuse reflectance spectroscopy (DRS), Fourier?transform infrared (FT?IR) spectroscopy, N₂ adsorption?desorption isothermal analysis, transient photocurrent measurements, and electrochemical impedance spectroscopy. The results confirmed the successful construction of both CdS NWs/Mg?CdIn₂S₄ and CdS NPs/Mg?CdIn₂S₄ heterojunctions. The catalytic performance was evaluated in a photoreaction system, both heterojunctions possess significant capabilities for the photocatalytic reduction of CO₂. Notably, the CdS NWs/Mg?CdIn₂S₄ heterojunction exhibited superior photocatalytic performance, achieving CO and H₂ production rates of 716.7 μmol/（g·h) and 664.3 μmol/（g·h), respectively. These values represent a 46.2?fold and 56.8?fold enhancement compared to pristine Mg?CdIn?S?.Consequently, this work provides a solid foundation for further research and practical applications in the field of photocatalytic CO₂ reduction, underscoring significant academic and practical significance.

Key words: CdS/Mg?CdIn₂S₄, Heterostructure, Photocatalysis, CO₂ reduction

中图分类号:

TE09

张燕, 宋正宜, 万柳, 杜成, 解明江, 陈建. CdS/Mg⁃CdIn₂S₄异质结构筑及CO₂光还原性能研究[J]. 辽宁石油化工大学学报, 2025, 45(5): 28-36.

Yan ZHANG, Zhengyi SONG, Liu WAN, Cheng DU, Mingjiang XIE, Jian CHEN. Research on the Construction of CdS/Mg⁃CdIn₂S₄ Heterostructures and Their Catalytic Performance in CO₂ Photoreduction[J]. Journal of Liaoning Petrochemical University, 2025, 45(5): 28-36.

图/表 12

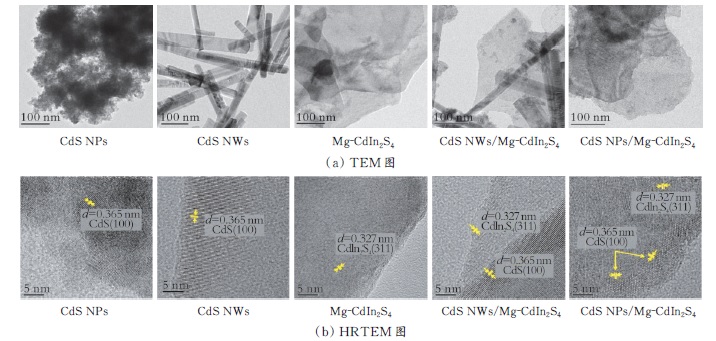

图1 CdS NPs、CdS NWs、Mg?CdIn2S4、CdS NWs/Mg?CdIn2S4、CdS NPs/Mg?CdIn2S4的TEM图和HRTEM图

Fig.1 TEM images and HRTEM images of CdS NPs，CdS NWs，Mg?CdIn2S4，CdS NWs/Mg?CdIn2S4，CdS NPs/Mg?CdIn2S4

图2 CdS NWs/Mg?CdIn2S4的HAADF?STEM图和元素分布图（a） HAADF?STEM图（b） Cd （c） S （d）In （e） O （f） Mg

Fig.2 HAADF?STEM images and element EDX mapping of CdS NWs/Mg?CdIn2S4

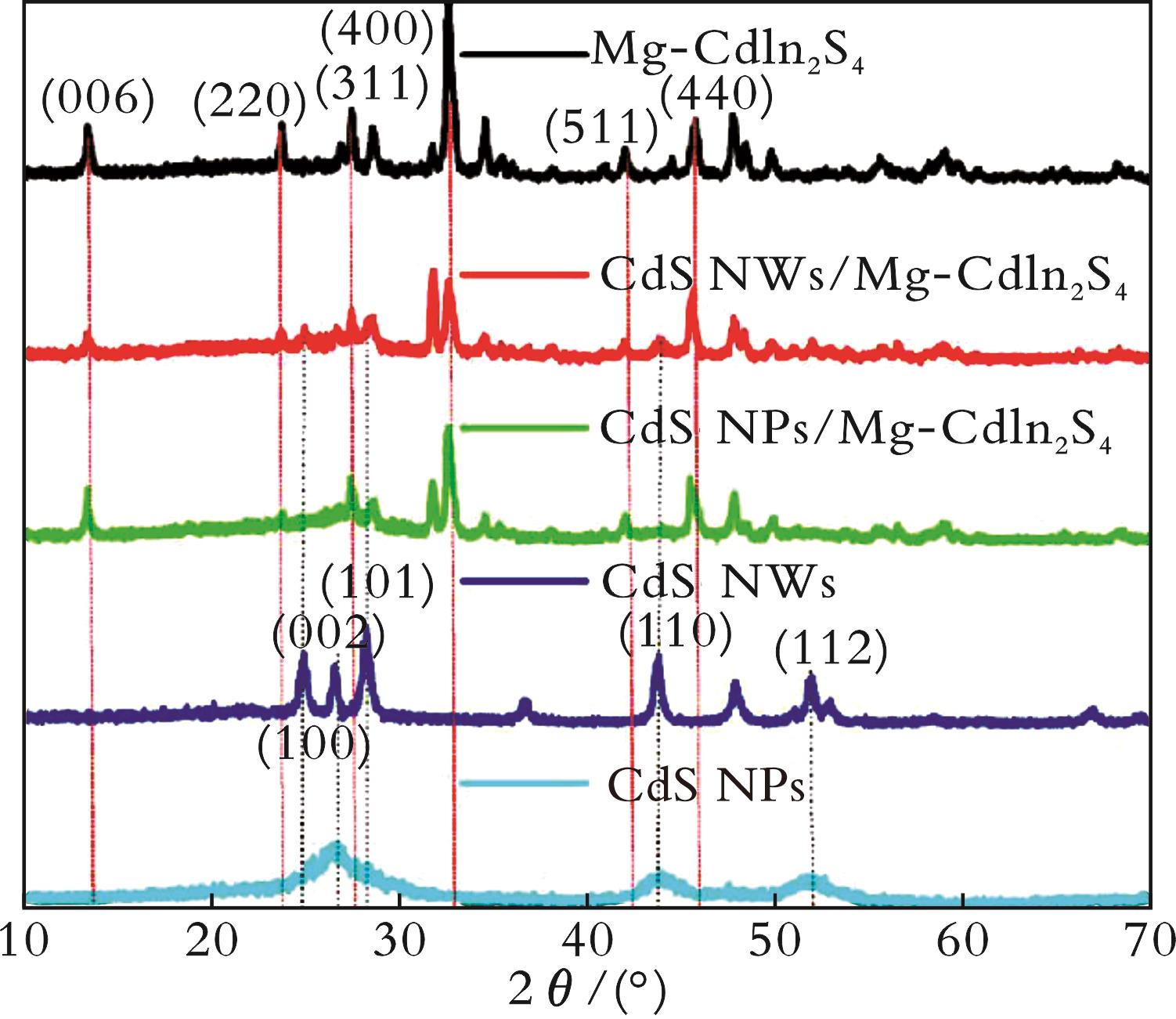

图3 Mg?CdIn2S4、CdS NWs/Mg?CdIn2S4、CdS NPs/Mg?CdIn2S4、CdS NWs和CdS NPs的X射线衍射光谱图

Fig.3 X?ray diffraction spectra of Mg?CdIn2S4, CdS NWs/Mg?CdIn2S4, CdS NPs/ Mg?CdIn2S4, CdS NWs and CdS NPs

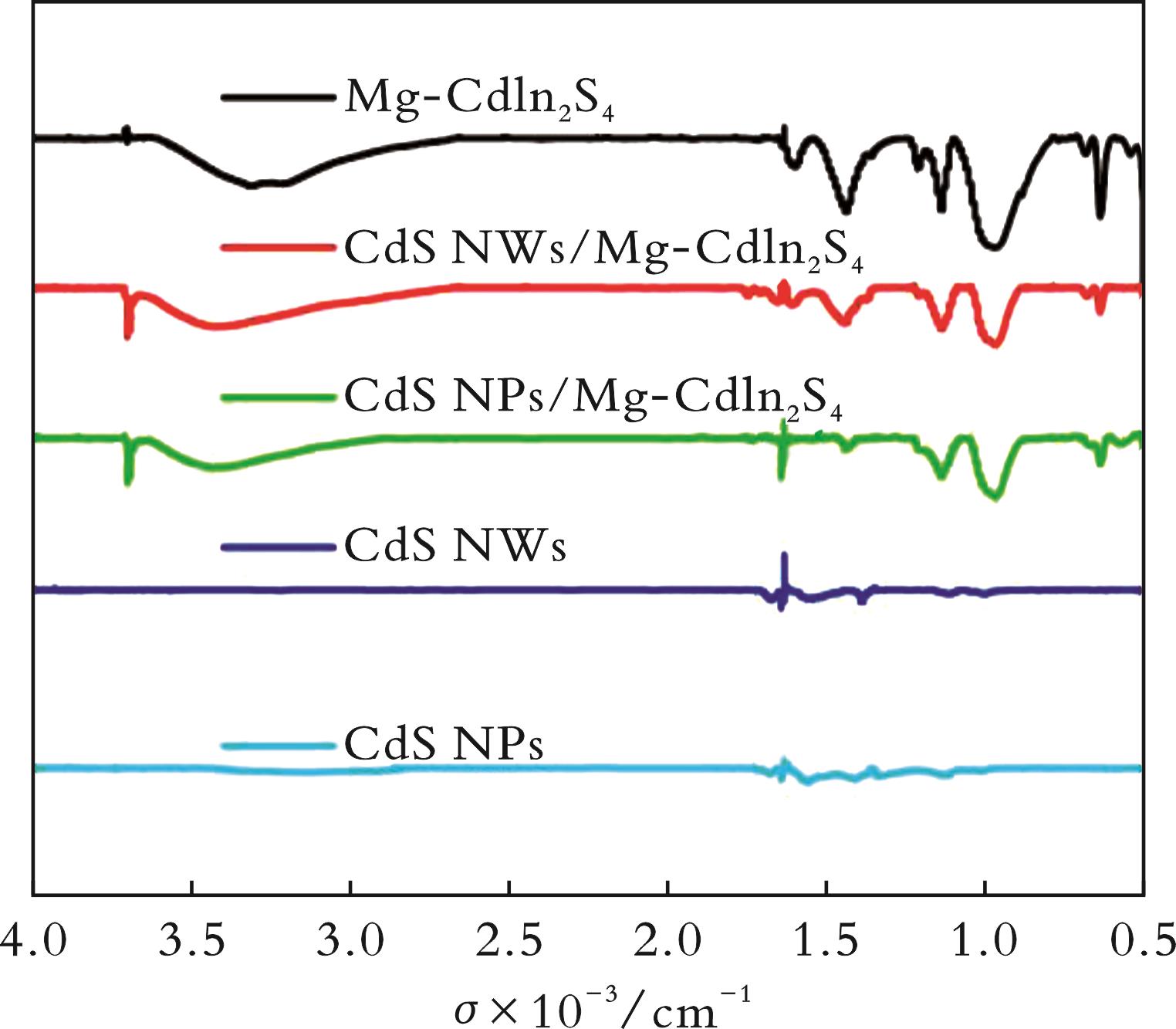

图4 Mg?CdIn2S4、CdS NWs/Mg?CdIn2S4、CdS NPs/Mg?CdIn2S4、CdS NWs和CdS NPs的傅里叶变换红外光谱

Fig.4 FT?IR spectroscopy of Mg?CdIn2S4, CdS NWs/Mg?CdIn2S4, CdS NPs/Mg?CdIn2S4, CdS NWs and CdS NPs

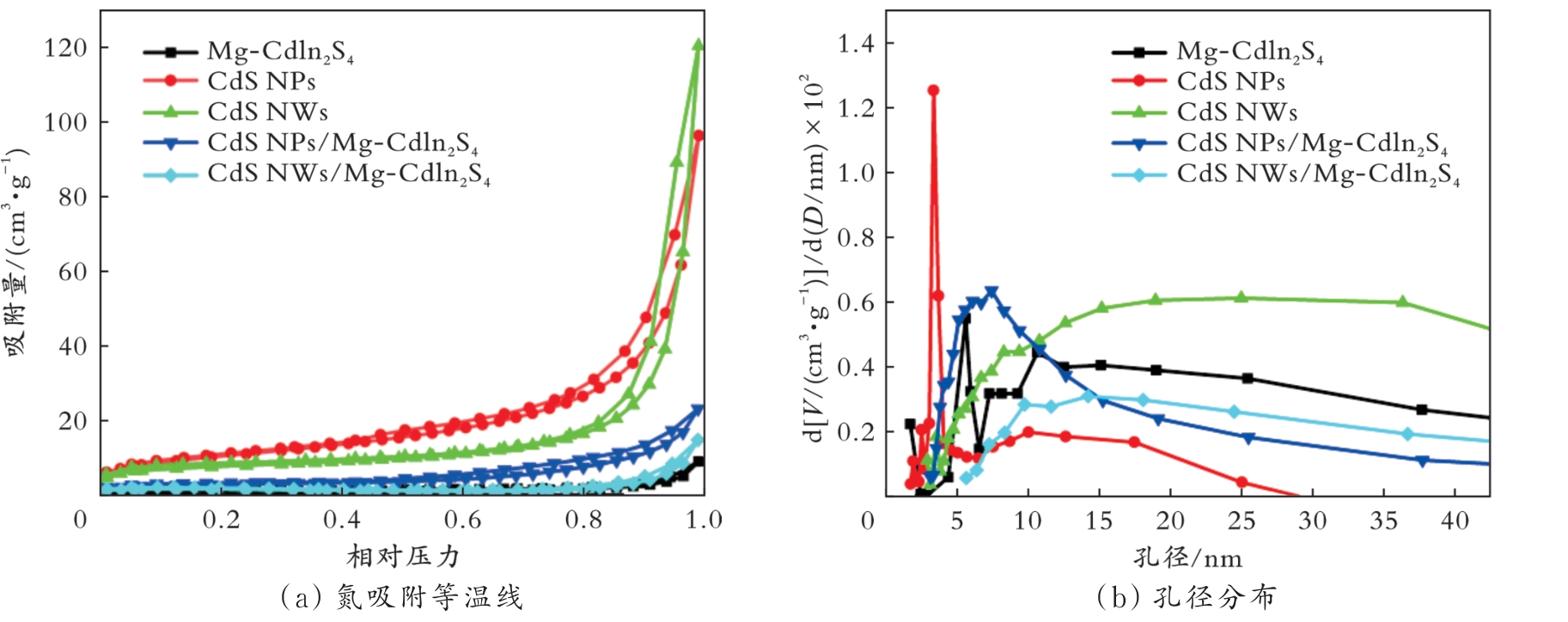

图5 Mg?CdIn2S4、CdS NWs/Mg?CdIn2S4、CdS NPs/Mg?CdIn2S4、CdS NWs和CdS NPs的氮吸附等温线和孔径分布

Fig.5 Nitrogen adsorption?desorption isotherms and graph of pore size distribution of Mg?CdIn2S4, CdS NWs/Mg?CdIn2S4, CdS NPs/ Mg?CdIn2S4, CdS NWs and CdS NPs

表1 Mg?CdIn2S4、CdS NWs/Mg?CdIn2S4、CdS NPs/Mg?CdIn2S4、CdS NWs和CdS NPs的孔结构参数

Table 1 Parameters of the pore structure for Mg?CdIn2S4, CdS NWs/Mg?CdIn2S4, CdS NPs/Mg?CdIn2S4, CdS NWs and CdS NPs

样品	S_比表面积/(m²·g^-1)	平均孔径/nm	V_总/(cm³·g^-1)	S_外孔/(cm²·g^-1)
Mg⁃CdIn₂S₄	3.3	28.3	0.013 1	1.3
CdS NWs/Mg⁃CdIn₂S₄	4.7	30.5	0.021 6	2.3
CdS NPs/Mg⁃CdIn₂S₄	9.5	16.9	0.034 2	5.9
CdS NWs	25.5	32.4	0.182 3	15.5
CdS NPs	37.4	15.5	0.145 1	36.9

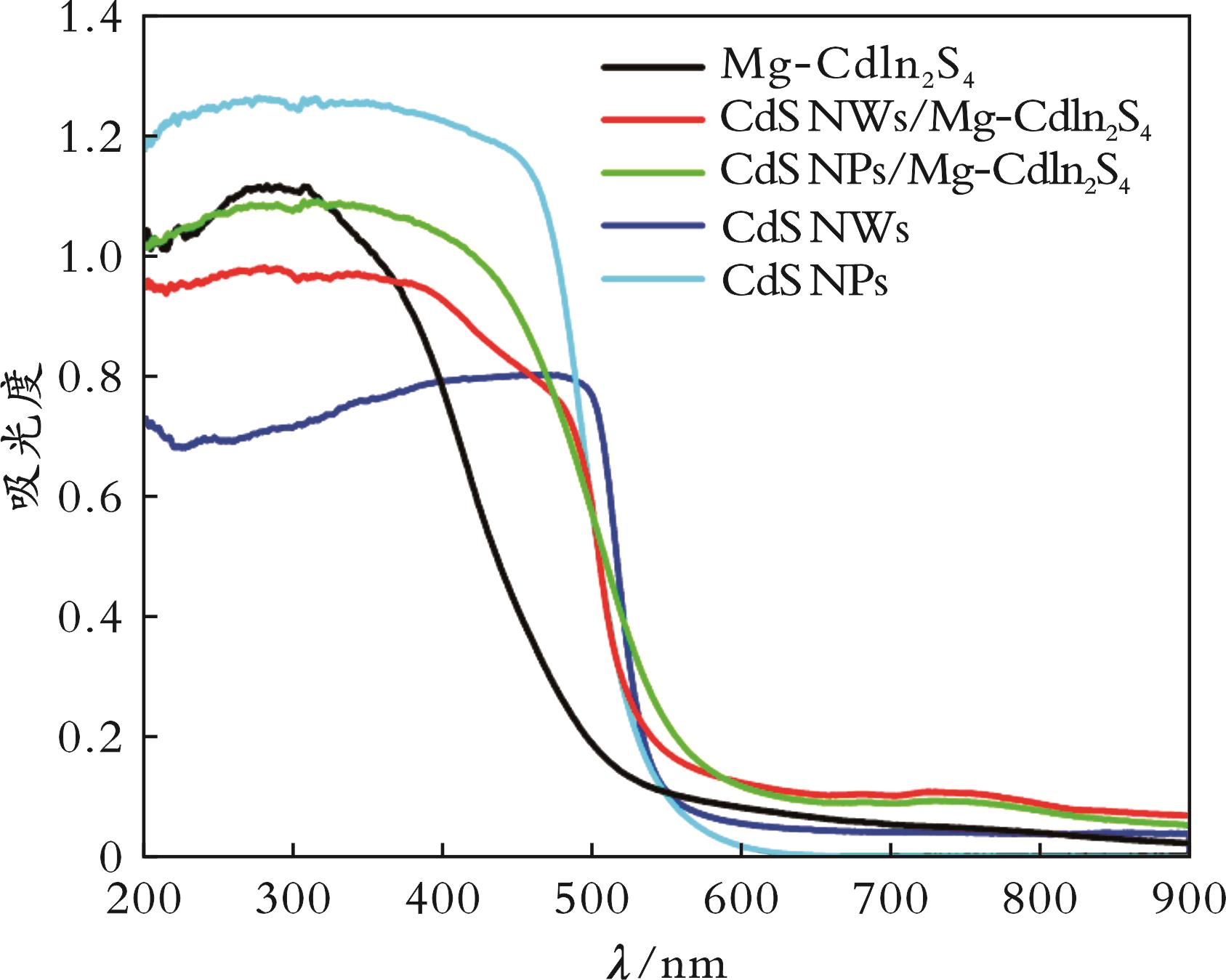

图6 Mg?CdIn2S4、CdS NWs/Mg?CdIn2S4、CdS NPs/Mg?CdIn2S4、CdS NWs和CdS NPs的UV?vis DRS光谱

Fig.6 UV?vis DRS spectra of Mg?CdIn2S4, CdS NWs/Mg?CdIn2S4, CdS NPs/Mg?CdIn2S4, CdS NWs and CdS NPs

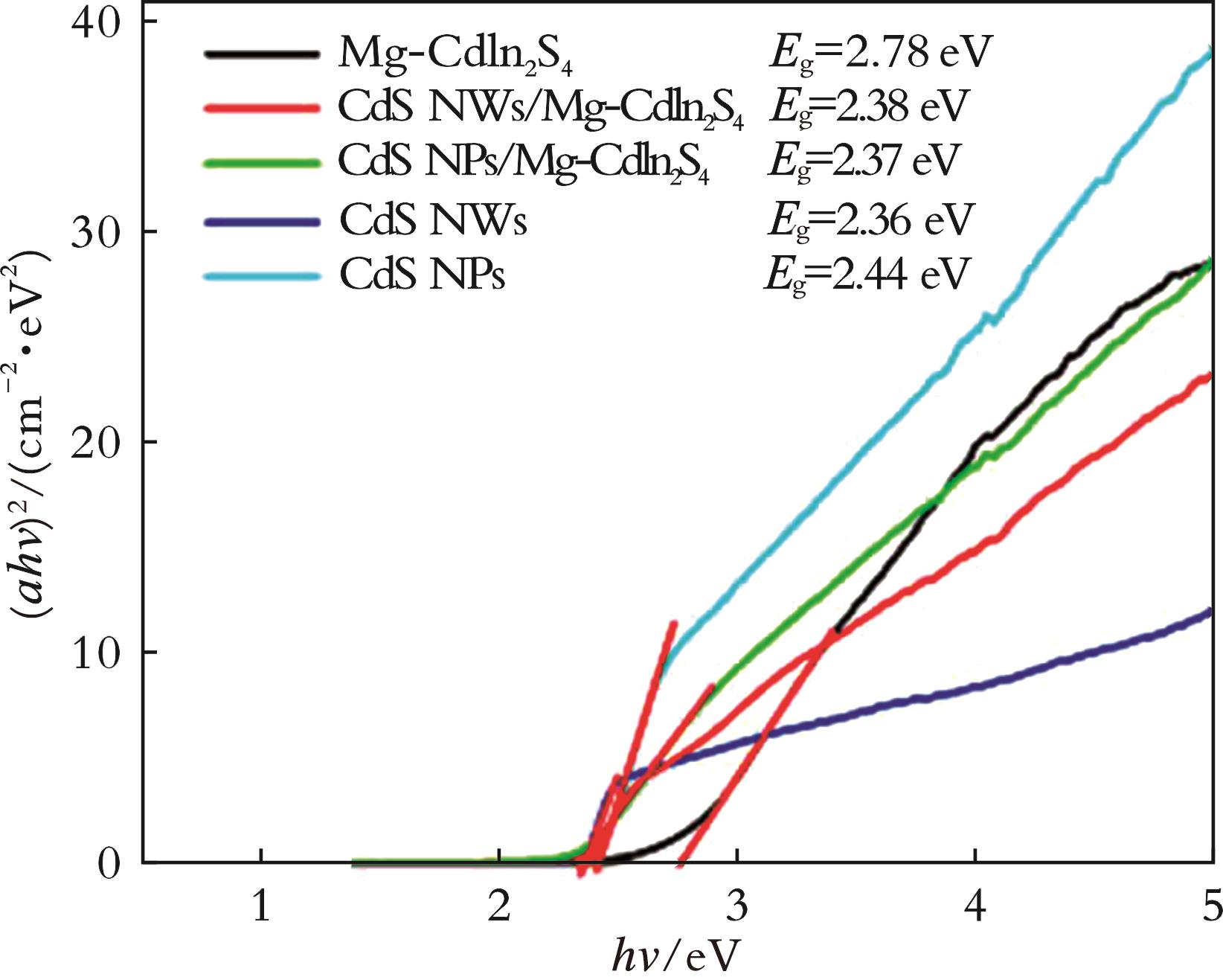

图7 Mg?CdIn2S4、CdS NWs/Mg?CdIn2S4、CdS NPs/Mg?CdIn2S4、CdS NWs和CdS NPs的带隙能量

Fig.7 Band gap energy of Mg?CdIn2S4, CdS NWs/Mg?CdIn2S4, CdS NPs/Mg?CdIn2S4, CdS NWs and CdS NPs

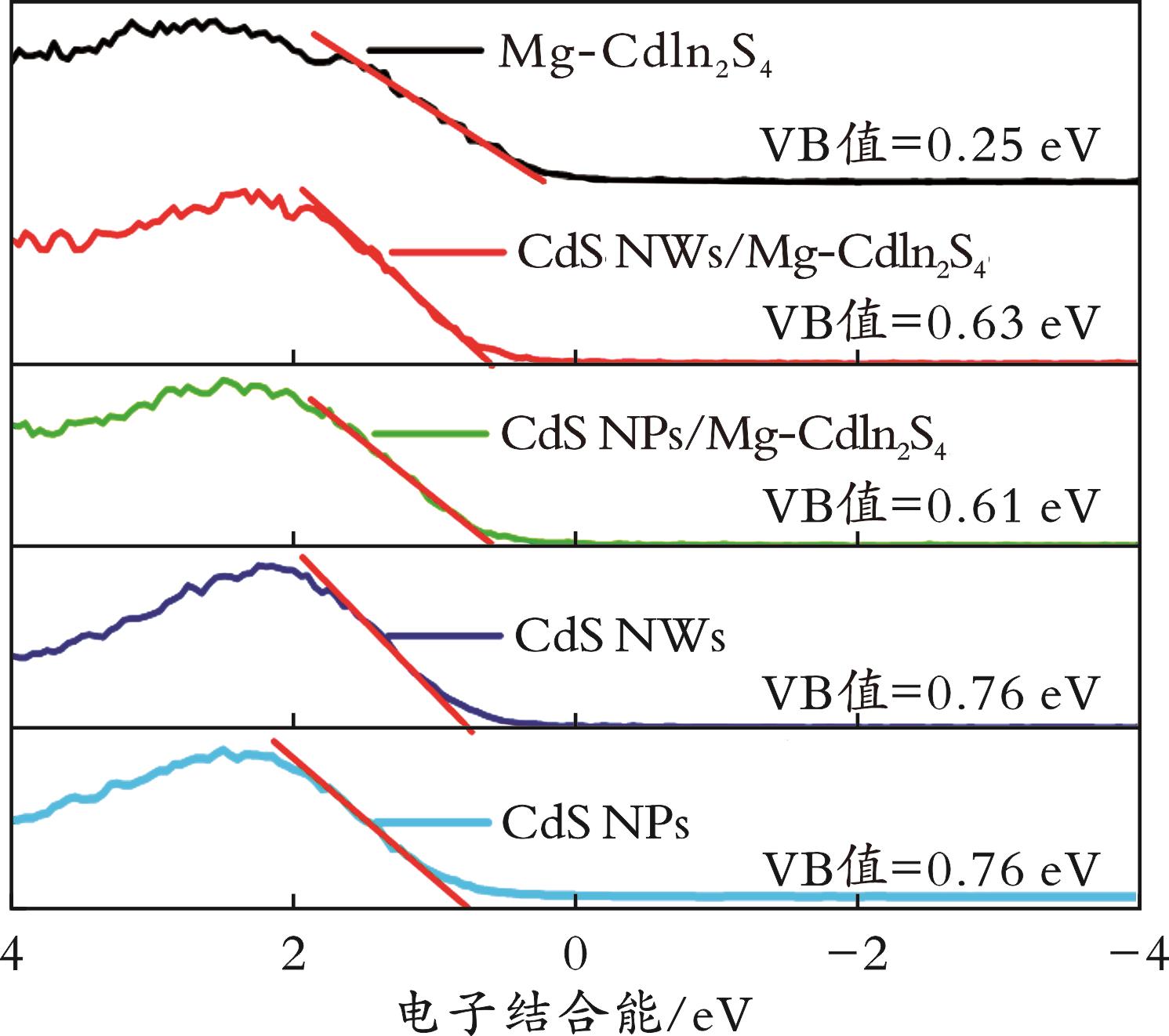

图8 Mg?CdIn2S4、CdS NWs/Mg?CdIn2S4、CdS NPs/Mg?CdIn2S4、CdS NWs和CdS NPs的VB?XPS光谱

Fig.8 VB?XPS spectra of Mg?CdIn2S4, CdS NWs/Mg?CdIn2S4, CdS NPs/Mg?CdIn2S4, CdS NWs and CdS NPs

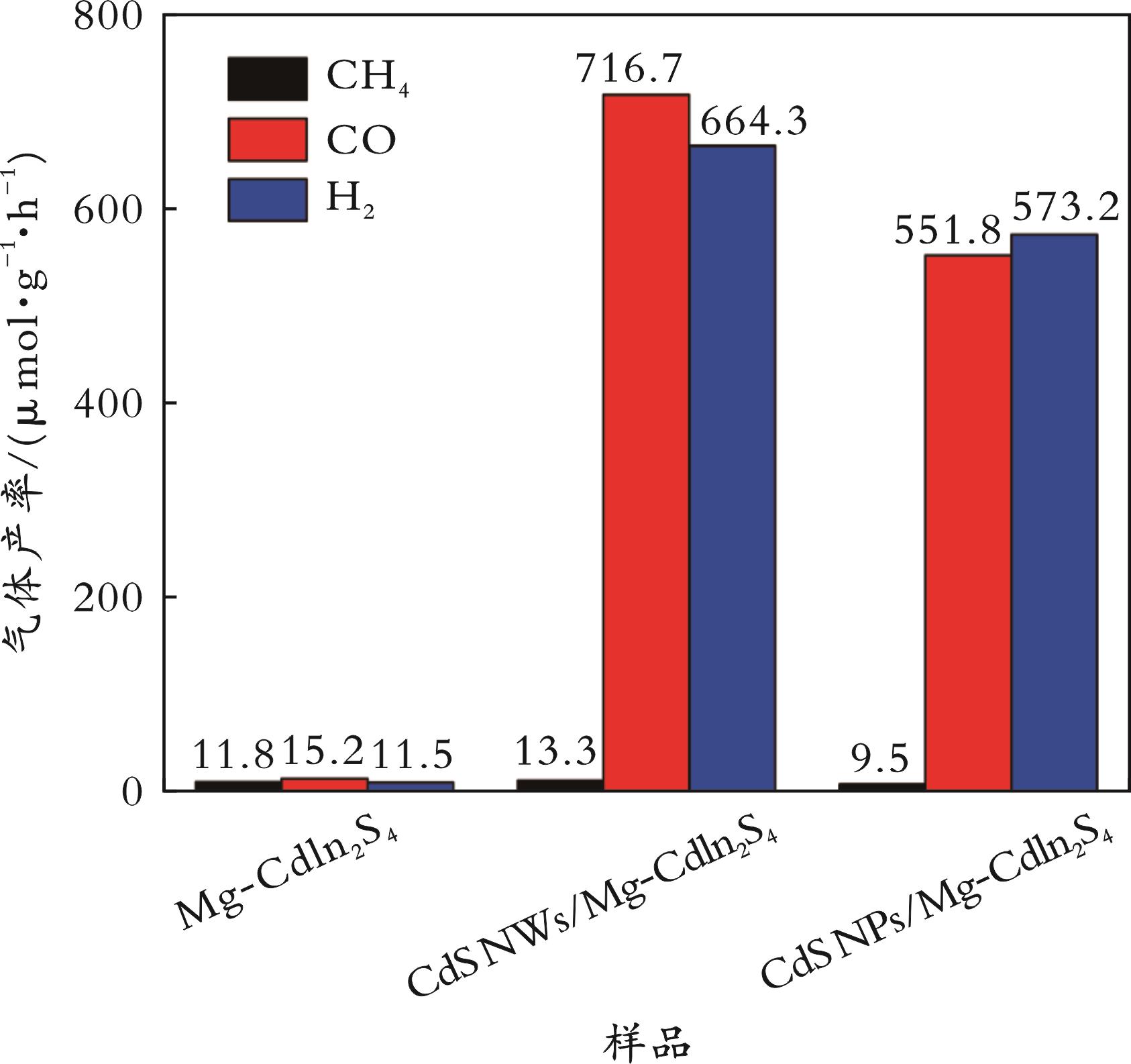

图9 Mg?CdIn2S4、CdS NWs/Mg?CdIn2S4和CdS NPs/Mg?CdIn2S4的光催化CO2还原活性

Fig.9 Photocatalytic CO2 reduction activity of Mg?CdIn2S4, CdS NWs/Mg?CdIn2S4 and CdS NPs/Mg?CdIn2S4

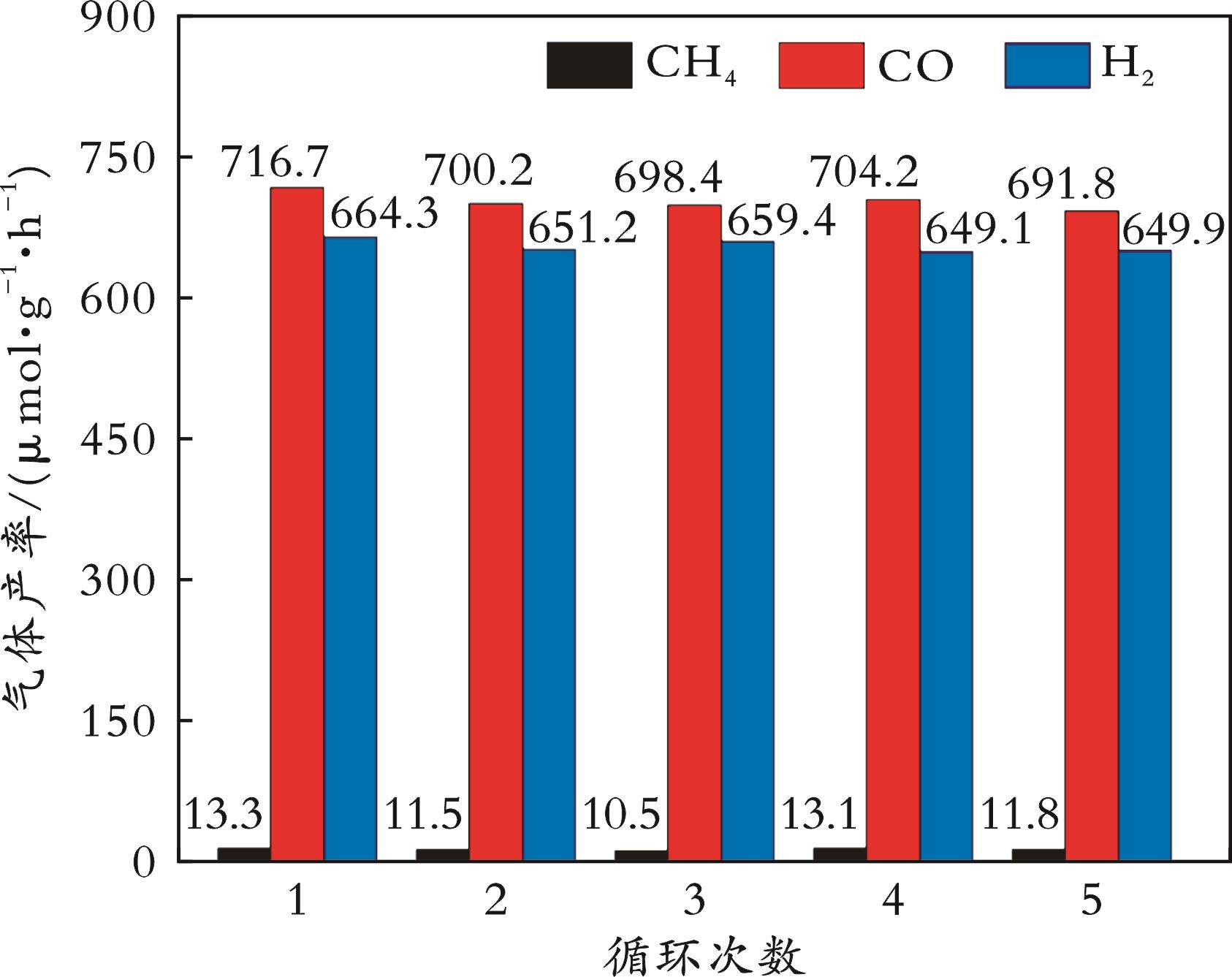

图10 CdS NWs/Mg?CdIn2S4的循环使用性能

Fig.10 Recycling performance over CdS NWs/Mg?CdIn2S4

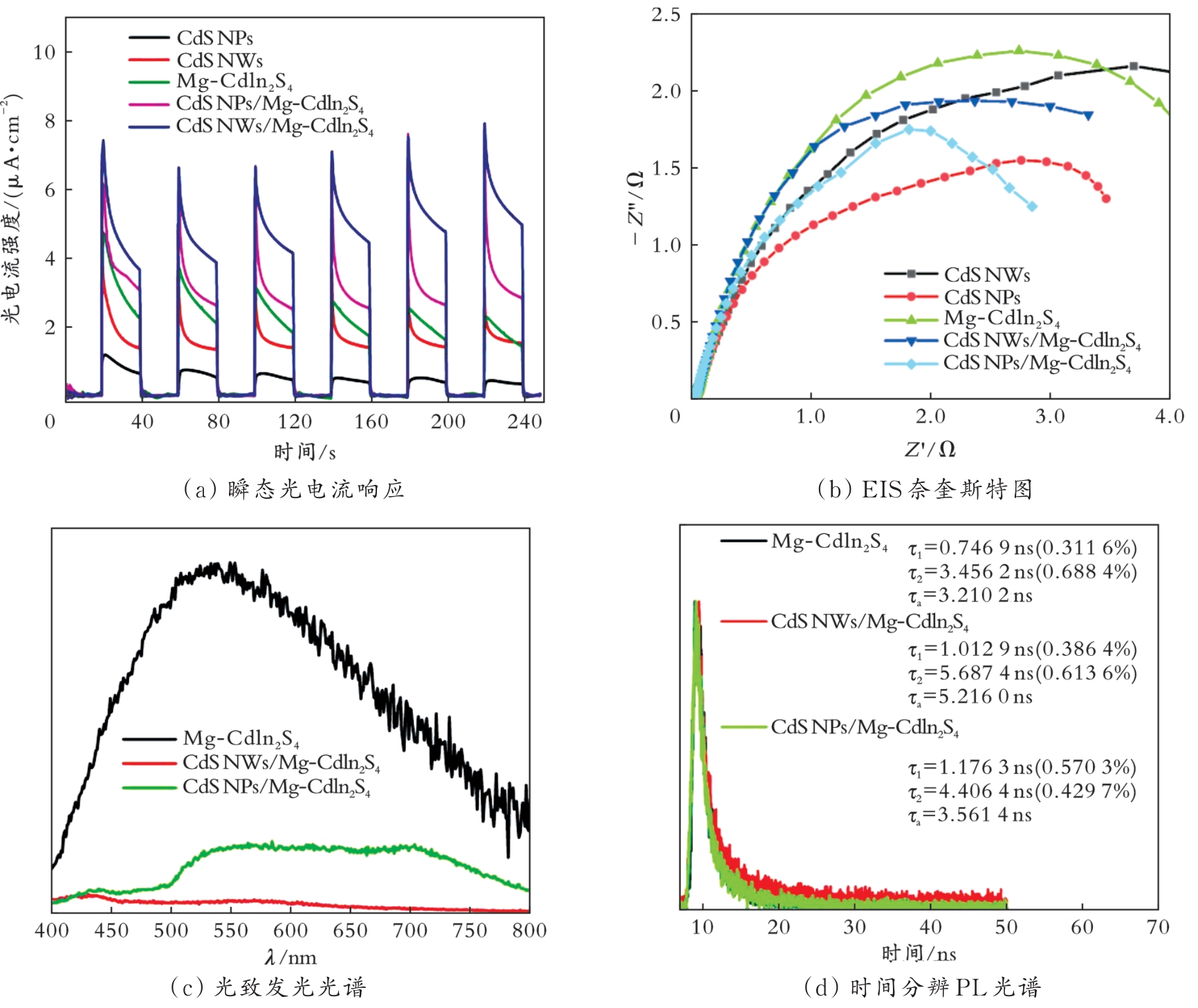

图11 Mg?CdIn2S4、CdS NWs/Mg?CdIn2S4、CdS NPs/Mg?CdIn2S4、CdS NWs和CdS NPs的光电性能

Fig.11 Photoelectric performance of Mg?CdIn2S4, CdS NWs/Mg?CdIn2S4, CdS NPs/Mg?CdIn2S4, CdS NWs and CdS NPs

参考文献 29

[1]	胡绢敏. 钛基催化剂的制备及其光催化还原CO₂性能研究［D］. 南京：南京理工大学， 2021.
[2]	何志勇，郭本帅，汪东，等. CO₂捕集和利用技术的应用与研发进展［J］. 油气藏评价与开发， 2024， 14（1）： 70⁃75.
	HE Z Y， GUO B S， WANG D， et al. Application and research progress of CO₂ capture and utilization technology［J］. Petroleum Reservoir Evaluation and Development， 2024， 14（1）： 70⁃75.
[3]	尹静，卢文玉，财音青格乐. 酶法和微藻固定二氧化碳的研究进展［J］. 化工进展， 2013（11）： 2535⁃2542.
	YIN J， LU W Y， CAI Y Q G L. Progress of enzymatic and microalgal carbon dioxide fixation［J］. Chemical Industry and Engineering Progress， 2013（11）： 2535⁃2542.
[4]	YE L， LI Z H. Rapid microwave⁃assisted syntheses of reduced graphene oxide （RGO）/ZnIn₂S₄ microspheres as superior noble⁃metal⁃free photocatalyst for hydrogen evolutions under visible light［J］. Applied Catalysis B⁃Environmental， 2014， 160⁃161： 552⁃557.
[5]	ZHU C Z， CHEN X， MA J， et al. Carbon nitride modified defective TiO_2- x@carbon spheres for photocatalytic H₂ evolution and pollutants removal： Synergistic effect and mechanism insight［J］. The Journal of Physical Chemistry C， 2018， 122（35）： 20444⁃20458.
[6]	李越越. Bi₂O₂（OH）（NO₃）基光催化剂的构筑及CO₂还原性能研究［D］. 郑州：郑州大学， 2022.
[7]	刘子灵. Ti基与Cu基金属有机框架复合材料光催化还原CO₂的性能研究［D］. 金华：浙江师范大学， 2022.
[8]	杨济舟. P掺杂的g⁃C₃N₄/GeS₂和N掺杂的GeS₂光还原CO₂的第一性原理研究［D］. 南昌：南昌航空大学， 2021.
[9]	康志. TiO₂基复合半导体的制备及光催化性能的研究［D］. 兰州：西北师范大学， 2021.
[10]	安绍云. 锌基固溶体半导体材料的制备及其光催化还原CO₂性能研究［D］. 银川：宁夏大学， 2022.
[11]	张旭. 多孔ZnS层包覆的超薄ZnO纳米片制备及其光催化产氢［D］. 天津：天津大学， 2017.
[12]	陈鹏. 基于金属半导体氧化物纳米材料对硫化氢气敏特性研究［D］. 沈阳：辽宁大学， 2019.
[13]	刘爽爽，李娟，史佳菲，等. g⁃C₃N₄光催化剂改性方法的研究进展［J］. 山东化工， 2020（7）： 85⁃86.
	LIU S S， LI J， SHI J F， et al. Research progress on the modification of g⁃C₃N₄ photocatalyst［J］. Shandong Chemical Industry， 2020（7）： 85⁃86.
[14]	张丽娜，郜梦迪，陶虹秀，等. CdIn₂S₄纳米材料的制备及其应用进展［J］. 硅酸盐通报， 2017， 36（10）： 3298⁃3302.
	ZHANG L N， GAO M D， TAO H X， et al. Research progress on preparation technology and application of CdIn₂S₄ nanomaterials［J］. Bulletin of the Chinese Ceramic Society， 2017， 36（10）： 3298⁃3302.
[15]	FAN L， GUO R. Fabrication of novel CdIn₂S₄ hollow spheres via a facile hydrothermal process［J］. The Journal of Physical Chemistry C， 2008， 112（29）： 10700⁃10706.
[16]	KALE B B， BAEG J O， LEE S M， et al. CdIn₂S₄ nanotubes and "marigold" nanostructures：A visible⁃light photocatalyst［J］. Advanced Functional Materials， 2006， 16（10）： 1349⁃1354.
[17]	PENG S J， MHAISALKAR S G， RAMARKRISHNA S. Solution synthesis of CdIn₂S₄ nanocrystals and their photoelectrical application［J］. Materials Letters， 2012， 79： 216⁃218.
[18]	WANG W J， NG T W， HO W K， et al. CdIn₂S₄ microsphere as an efficient visible⁃light⁃driven photocatalyst for bacterial inactivation： Synthesis， characterizations and photocatalytic inactivation mechanisms［J］. Applied Catalysis B⁃Environmental， 2013， 129： 482⁃490.
[19]	WANG T， CHAI Y Y， MA D K， et al. Multidimensional CdS nanowire/CdIn₂S₄ nanosheet heterostructure for photocatalytic and photoelectrochemical applications［J］. Nano Research， 2017， 10（8）： 2699⁃2711.
[20]	盛惠朋. 二氧化铈基纳米复合物的制备及其催化性能研究［D］. 沈阳：东北大学， 2020.
[21]	WANG G Q， WEI J J， YE J Y. A signal⁃off photoelectrochemical aptasensor for highly sensitive detection of T⁃2 toxin using 3D CdS/CdIn₂S₄ heterostructured nanostars by in⁃situ generated electron donor strategy［J］. Sensors and Actuators B⁃Chemical， 2023， 381： 133421.
[22]	卢南，孙瑾，程兴，等. CdS的制备及其光催化性能研究［J］. 广州化工， 2012， 40（22）： 74⁃76.
	LU N， SUN J， CHENG X， et al. Study on preparation of CdS and properties of its photocatalysis［J］. Guangzhou Chemical Industry， 2012， 40（22）： 74⁃76.
[23]	HUANG J W， LI L， CHEN J Q， et al. Broad spectrum response flower spherical⁃like composites CQDs@CdIn₂S₄/CdS modified by CQDs with up⁃conversion property for photocatalytic degradation and water splitting［J］. International Journal of Hydrogen Energy， 2020， 45（3）： 1822⁃1836.
[24]	ZHANG Q Q， WANG J X， YE X J， et al. Self⁃assembly of CdS/CdIn₂S₄ heterostructure with enhanced photocascade synthesis of schiff base compounds in an aromatic alcohols and nitrobenzene system with visible light［J］. ACS Applied Materials & Interfaces， 2019， 11（50）： 46735⁃46745.
[25]	ZHANG N， LIN S F， WANG F C， et al. Highly efficient photocatalytic H₂O₂ production on core⁃shell CdS@CdIn₂S₄ heterojunction in non⁃sacrificial system［J］. Research on Chemical Intermediates， 2021， 47（8）： 3379⁃3393.
[26]	YE X J， CHEN Y H， LING C C， et al. Chalcogenide photocatalysts for selective oxidation of aromatic alcohols to aldehydes using O₂ and visible light： A case study of CdIn₂S₄， CdS and In₂S₃［J］. Chemical Engineering Journal， 2018， 348： 966⁃977.
[27]	ZHANG M， YU Z H， XIONG J. One⁃step hydrothermal synthesis of CdxInyS_（ x_+1.5 y_） or photocatalytic oxidation of biomass⁃derived 5⁃hydroxymethylfurfural to 2，5⁃diformylfuran under ambient conditions［J］. Applied Catalysis B⁃Environmental， 2022， 300： 120738.
[28]	HUANG J Y， HUANG Z Y， XU S， et al. Photocatalytic oxidative coupling of benzylamine to schiff base over 0D/2D CdS/CdIn₂S₄ heterojunction［J］. Energy Technology： Generation， Conversion， Storage， Distribution， 2022， 10（8）： 2200362.
[29]	TAN Y X， CHAI Z M， WANG B H， et al. Boosted photocatalytic oxidation of toluene into benzaldehyde on CdIn₂S₄⁃CdS： Synergetic effect of compact heterojunction and s⁃vacancy［J］. ACS Catalysis， 2021， 11（5）： 2492⁃2503.

CdS/Mg⁃CdIn₂S₄异质结构筑及CO₂光还原性能研究

Research on the Construction of CdS/Mg⁃CdIn₂S₄ Heterostructures and Their Catalytic Performance in CO₂ Photoreduction

HTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 12

参考文献 29

相关文章 15

编辑推荐

Metrics

[1]	郝国栋, 孙浩轩, 李聪. 载体空心微珠Ag掺杂TiO₂光催化剂性能及第一性原理分析[J]. 辽宁石油化工大学学报, 2025, 45(2): 38-45.
[2]	张琳, 宫晓杰, 李丽华. CeO₂@UiO⁃66光催化降解盐酸四环素[J]. 辽宁石油化工大学学报, 2024, 44(5): 8-14.
[3]	杜意恩, 杨召弟, 李玉梅. TiO₂/Fe₂O₃纳米复合材料的制备及光催化性能[J]. 辽宁石油化工大学学报, 2023, 43(4): 1-7.
[4]	任翔宇, 陈宝宽, 孙京, 毕研峰. 双多酸基金属有机框架材料的合成及其光催化降解性能[J]. 辽宁石油化工大学学报, 2023, 43(4): 51-58.
[5]	亢春, 马会强, 李爽. Fe掺杂g⁃C₃N₄光催化活化过硫酸钠降解偶氮染料[J]. 辽宁石油化工大学学报, 2022, 42(5): 13-17.
[6]	张永辉, 陈雪冰, 张静. 可见光催化剂氧化铋的改性研究进展[J]. 辽宁石油化工大学学报, 2021, 41(6): 1-8.
[7]	李杰, 方可欣, 姚丽珠. CNTs/Bi₁₂O₁₇Cl₂光催化剂的制备及其光降解罗丹明B性能[J]. 辽宁石油化工大学学报, 2021, 41(6): 42-47.
[8]	石怀川, 石磊. 纳米碳颗粒/氮化碳复合材料的制备及光催化性能[J]. 辽宁石油化工大学学报, 2021, 41(4): 41-45.
[9]	王宁, 赵振涛, 马坤怡, 邢锦娟. 矿物材料负载TiO₂光催化研究进展[J]. 辽宁石油化工大学学报, 2021, 41(3): 1-9.
[10]	汪筱迪，李丽华，张金生，吴限，马诚. MnFe₂O₄/TiO₂的制备及其类芬顿光催化性能[J]. 辽宁石油化工大学学报, 2021, 41(2): 32-36.
[11]	周雯丽，胡佳乔，曲永康，孔新刚. CsLaTa₂O₇/Na₂Ta₂O₆异质结构的构建及光催化性能[J]. 辽宁石油化工大学学报, 2020, 40(6): 1-5.
[12]	王鑫，张静. CdS异相结的固相法制备及其光催化性能[J]. 辽宁石油化工大学学报, 2019, 39(3): 30-34.
[13]	吝美霞，李法云，王艳杰，邢杨，李佳宇. 改性石墨相氮化碳光催化降解有机污染物[J]. 辽宁石油化工大学学报, 2019, 39(2): 1-09.
[14]	李锦宽，杨德伟，李豪博，王皓，王富强. 光催化水解制氢反应器温度场的数值分析[J]. 辽宁石油化工大学学报, 2019, 39(1): 1-9.
[15]	董颖男,田晓明,刘瑾,李珊珊,毕孝国. 贵金属纳米粒子负载钛酸锶光催化剂[J]. 辽宁石油化工大学学报, 2018, 38(02): 26-29.
