电石渣气⁃液碳化制备纳米碳酸钙工艺优化

doi:10.12422/j.issn.1672-6952.2026.04.004

摘要/Abstract

摘要：

以电石渣为原料、异辛酸钠为钙提取剂，采用气-液碳化法制备纳米碳酸钙，并对其进行了X射线荧光光谱（XRF）、X射线衍射（XRD）及扫描电子显微镜（SEM）表征分析。结果表明，在皂化率为80%、皂化反应温度为80 ℃、皂化反应时间为40 min、复分解反应温度为80 ℃、复分解反应时间为60 min、氯化钙浓度为0.5 mol/L、油相与水相的体积比为2.0∶1.0的条件下，电石渣中钙提取率可达96.40%；在反应温度为6 ℃、搅拌速率为400 r/min、液体滴加速率为35 mL/min、CO₂流速为100 mL/min的条件下，碳化效率效果最佳；所得纳米碳酸钙为方解石型，粒径为78.8 nm，钙质量分数为94.10%，粒度均匀。本研究以电石渣为原料，通过优化工艺制备纳米碳酸钙，实现了电石渣固废的高价值资源化利用及CO₂减排，为纳米碳酸钙的制备提供了新思路。

关键词: 电石渣, 纳米碳酸钙, 气?液碳化法, 溶剂萃取, 回收

Abstract:

Using calcium carbide slag as raw material and isocaprylic acid as the calcium extraction agent, nano calcium carbonate was prepared through CO₂ carbonization and characterized. Under the conditions of 80% saponification rate, 80 ℃ saponification temperature, 40 min saponification time, 80 ℃decomposition temperature, 60 min decomposition time, 0.5 mol/L calcium chloride concentration, and the volume ratio of the oil phase to the water phase is 2.0∶1.0, the extraction rate of calcium ions from calcium carbide slag reached 96.40%. Nano calcium carbonate was then prepared using the gas?liquid carbonization method. The optimal carbonization efficiency was achieved at a reaction temperature of 6 ℃, stirring speed of 400 r/min, liquid droplet rate of 35 mL/min, and CO₂ flow rate of 100 mL/min. Characterization by X?ray fluorescence spectroscopy, X?ray diffraction, and scanning electron microscopy showed that the nano calcium carbonate product was of the calcite type, with a particle size of 78.8 nm, calcium content was 94.10%, and uniform particle size. This study optimizes the process of producing nano calcium carbonate from calcium carbide slag, enabling high?value reuse of solid waste and CO₂ emission reduction, providing new insights for the preparation of nano calcium carbonate products.

Key words: Calcium carbide slag, Nano calcium carbonate, Gas?liquid carbonization method, Solvent extraction, Recovery

中图分类号:

TE992.3

陶春洋, 李爽, 朱春昀, 马会强. 电石渣气⁃液碳化制备纳米碳酸钙工艺优化[J]. 辽宁石油化工大学学报, 2026, 46(4): 23-30.

Chunyang TAO, Shuang LI, Chunyun ZHU, Huiqiang MA. Preparation of Nano Calcium Carbonate by Gas⁃Liquid Carbonization from Calcium Carbide Slag[J]. Journal of Liaoning Petrochemical University, 2026, 46(4): 23-30.

图/表 12

表1 电石渣的化学组成

Table 1 Chemical composition of calcium carbide slag

成分	质量分数/%
CaO	75.00
SiO₂	1.96
Al₂O₃	1.29
SO₃	0.42
Fe₂O₃	0.24
MgO	0.16
Cl	0.14

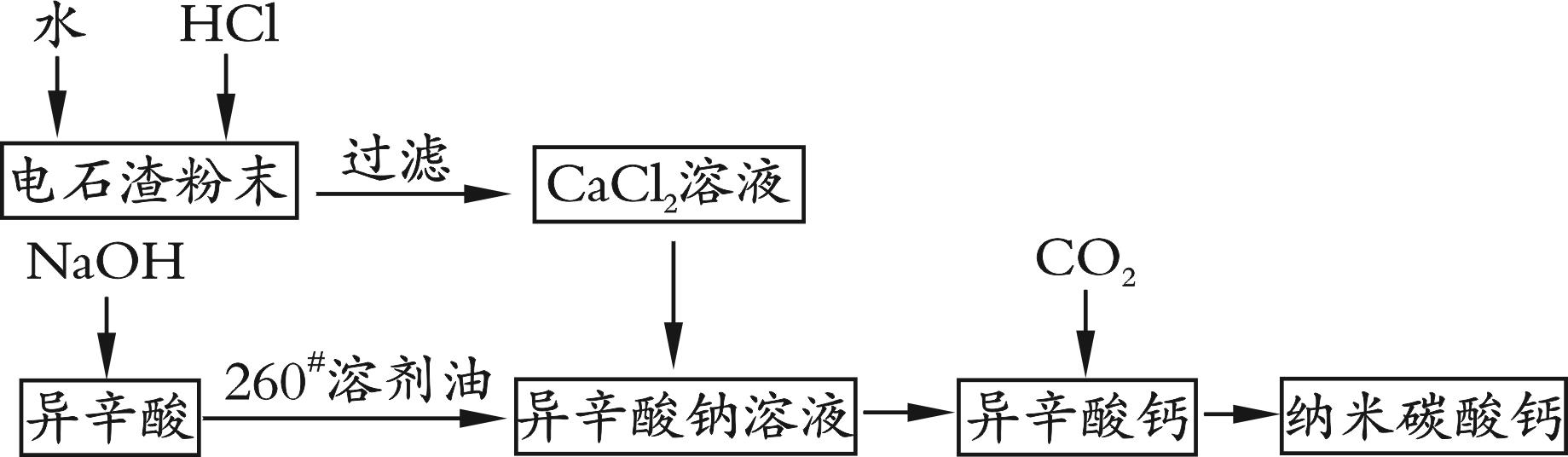

图1 纳米碳酸钙的制备工艺流程示意图

Fig.1 Schematic diagram of the preparation process of nano calcium carbonate

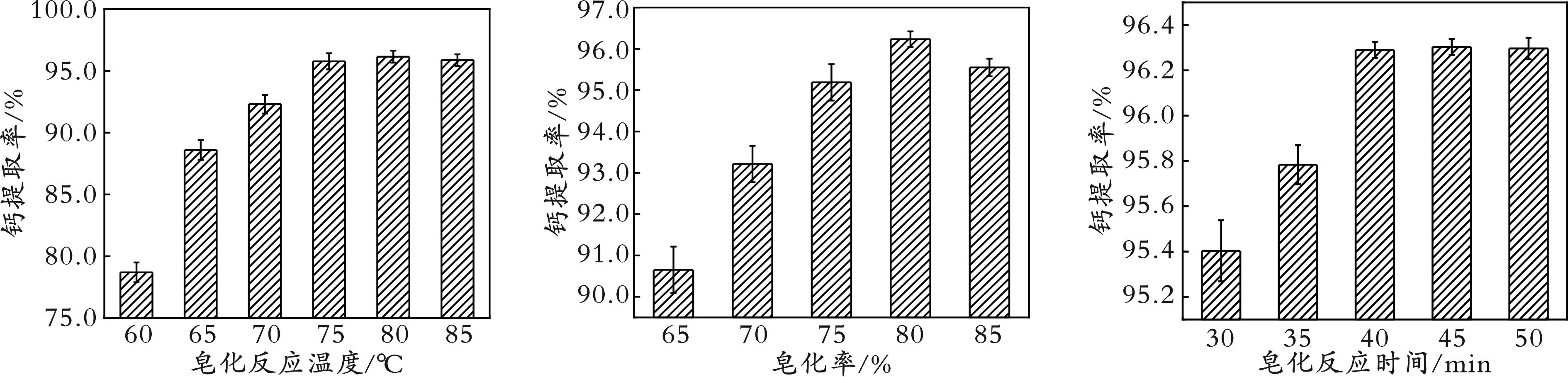

图2 皂化反应对钙提取率的影响（a）皂化反应温度（b）皂化率（c）皂化反应时间

Fig. 2 Effect of saponification reaction on calcium extraction rate

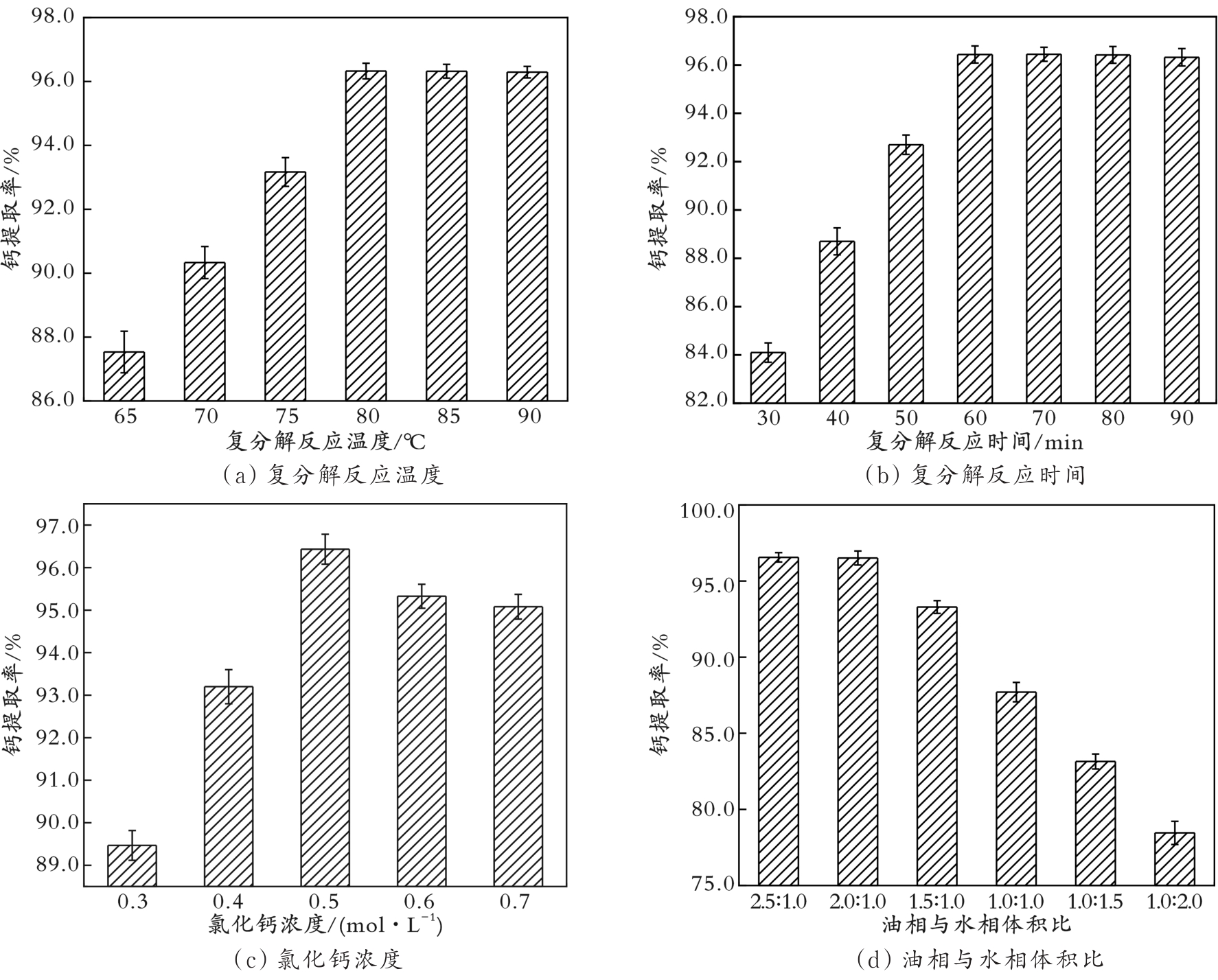

图3 复分解反应对钙提取率的影响

Fig.3 Effect of double decomposition reaction on calcium extraction rate

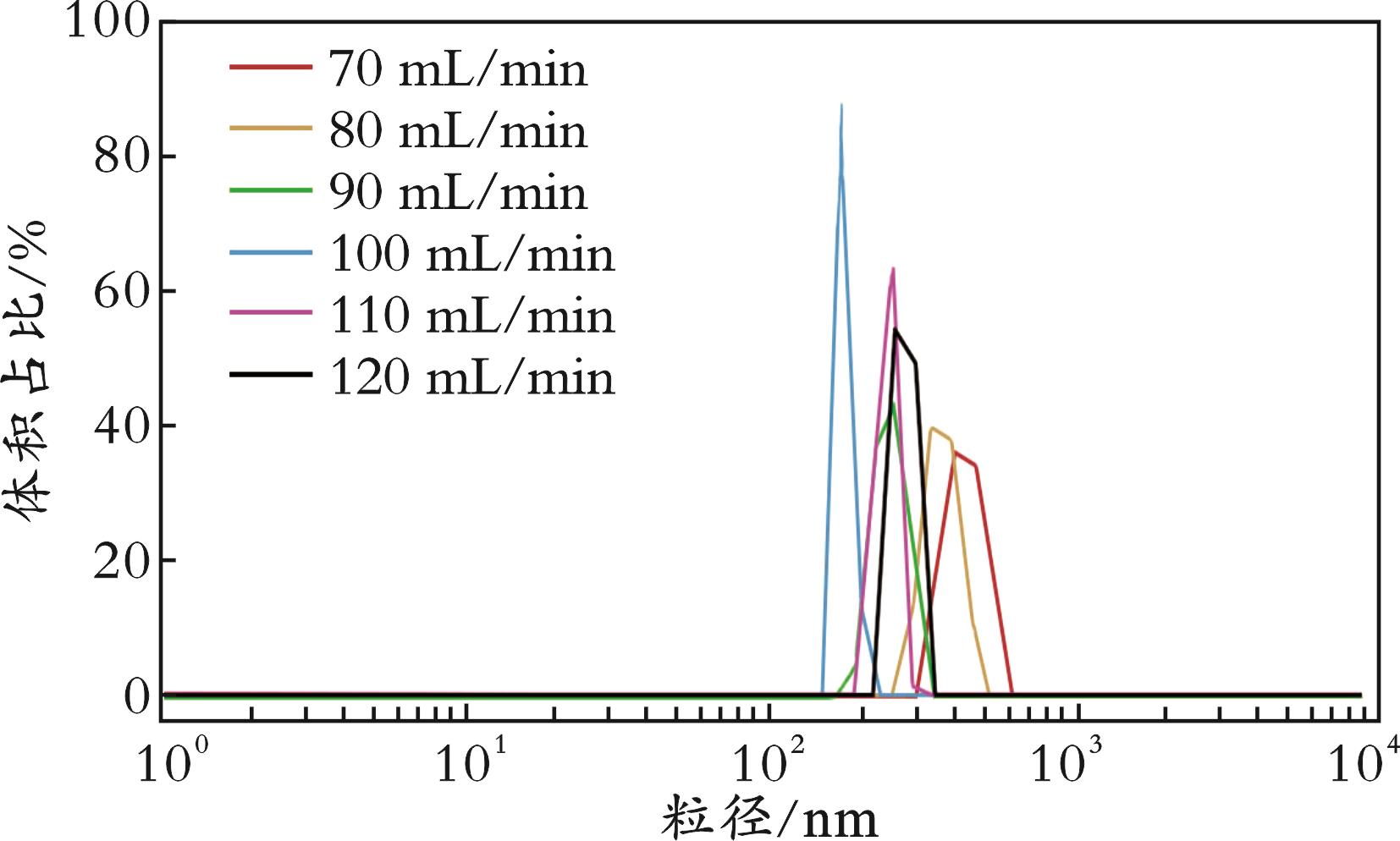

图4 CO2流速对纳米碳酸钙粒径的影响

Fig.4 Effect of CO2 flow on particle size of nano calcium carbonate

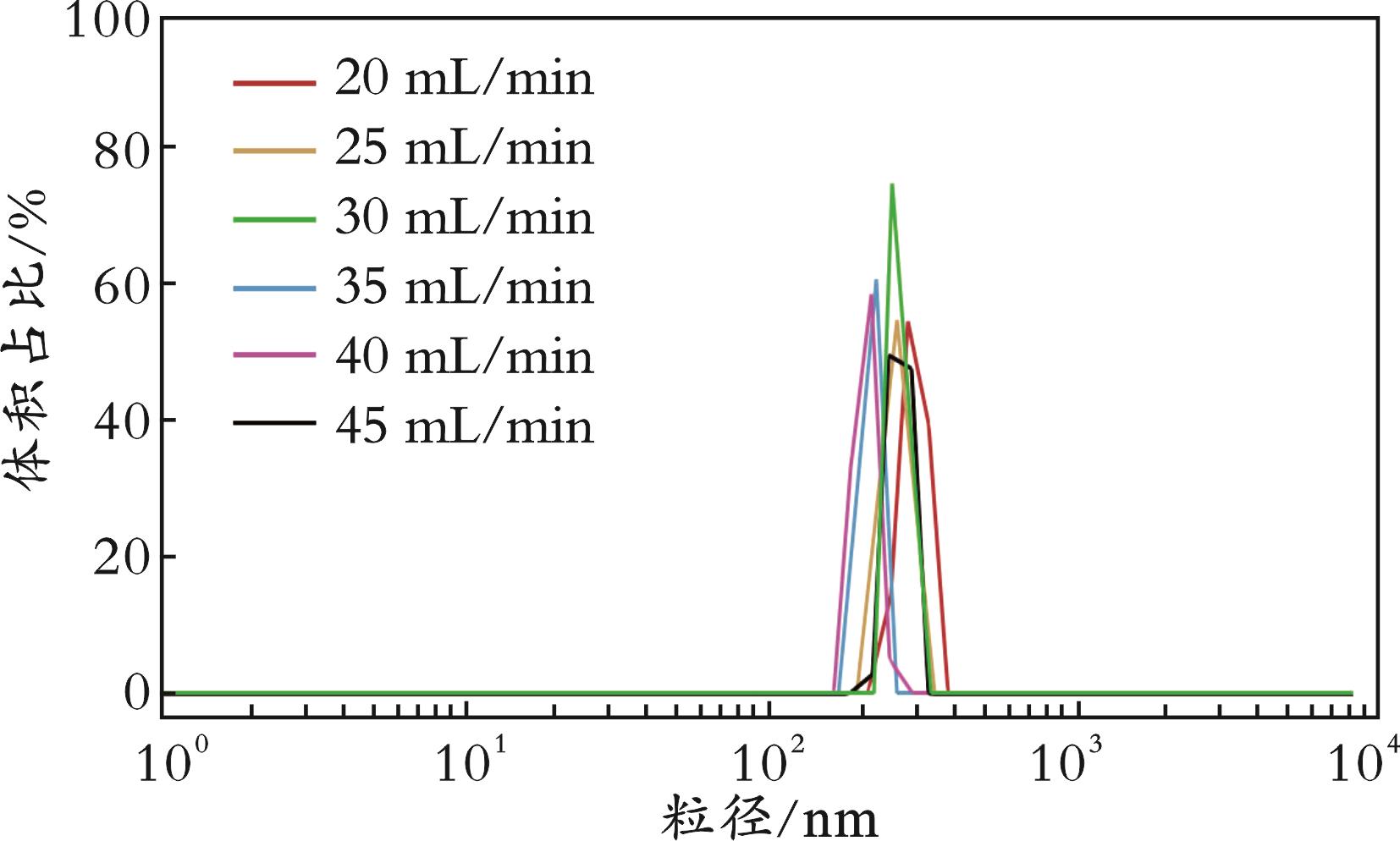

图5 液体滴加速率对纳米碳酸钙粒径的影响

Fig.5 Effect of liquid drop acceleration rate on particle size of nano calcium carbonate

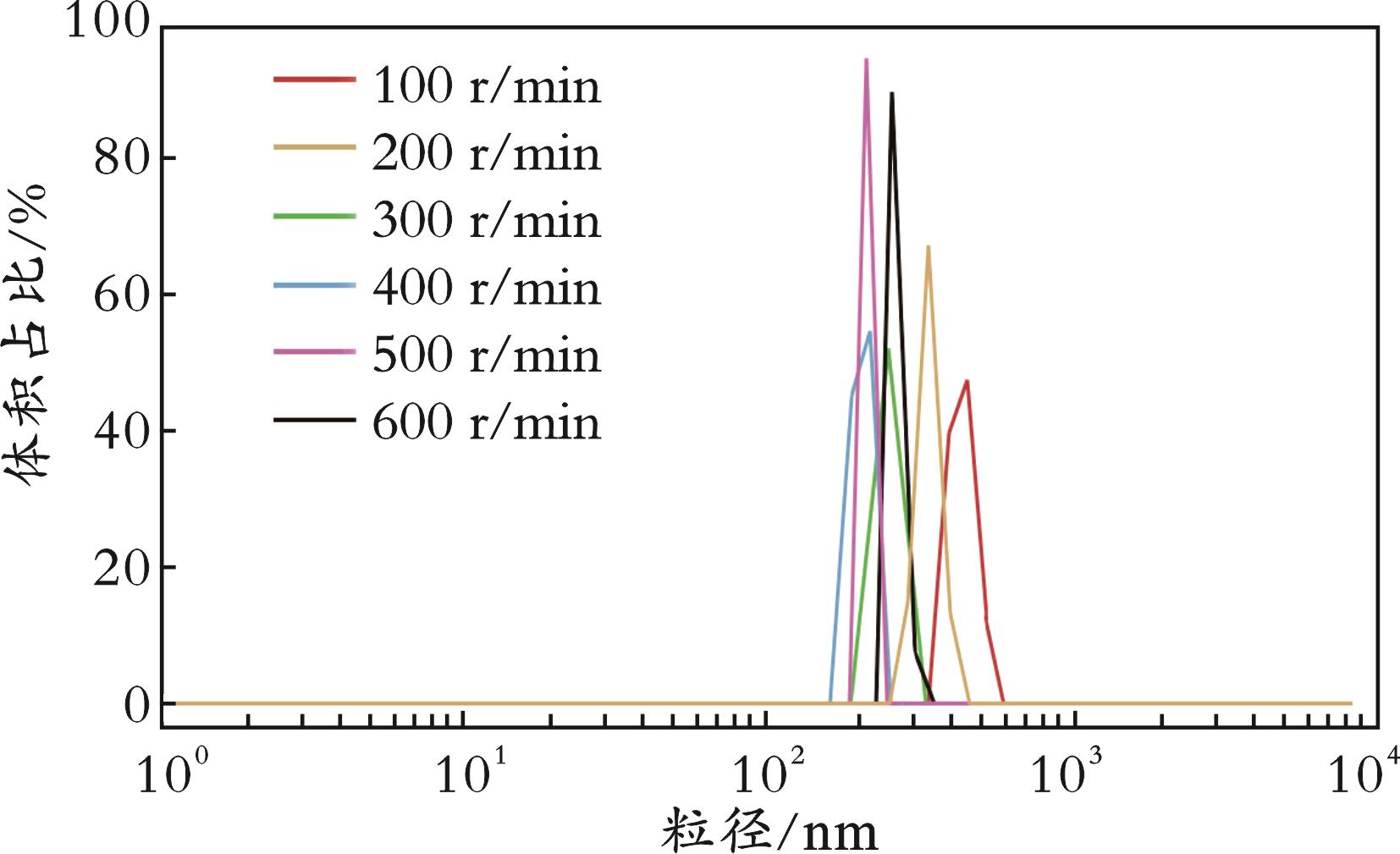

图6 搅拌速率对纳米碳酸钙粒径的影响

Fig.6 Effect of stirring rate on particle size of nano calcium carbonate

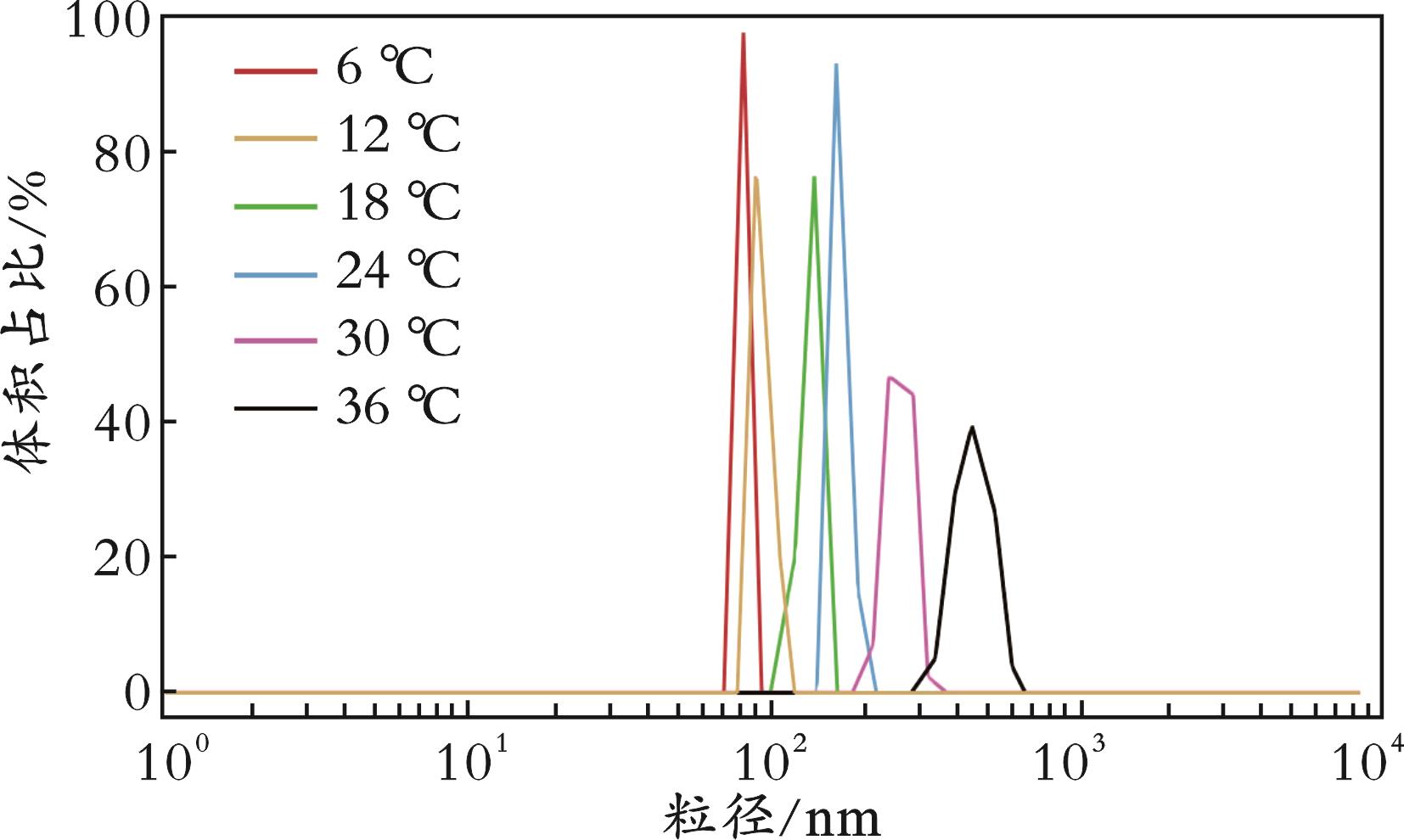

图7 碳化温度对纳米碳酸钙粒径的影响

Fig.7 Effect of carbonization temperature on particle size of nano calcium carbonate

表2 纳米碳酸钙的化学组成

Table 2 Chemical composition of nano calcium carbonate

化学组成	w/%
CaO	94.10
MgO	0.15
Cl	2.95×10^-4
SiO₂	1.47×10^-4
Fe₂O₃	1.32×10^-4
SO₃	1.32×10^-4

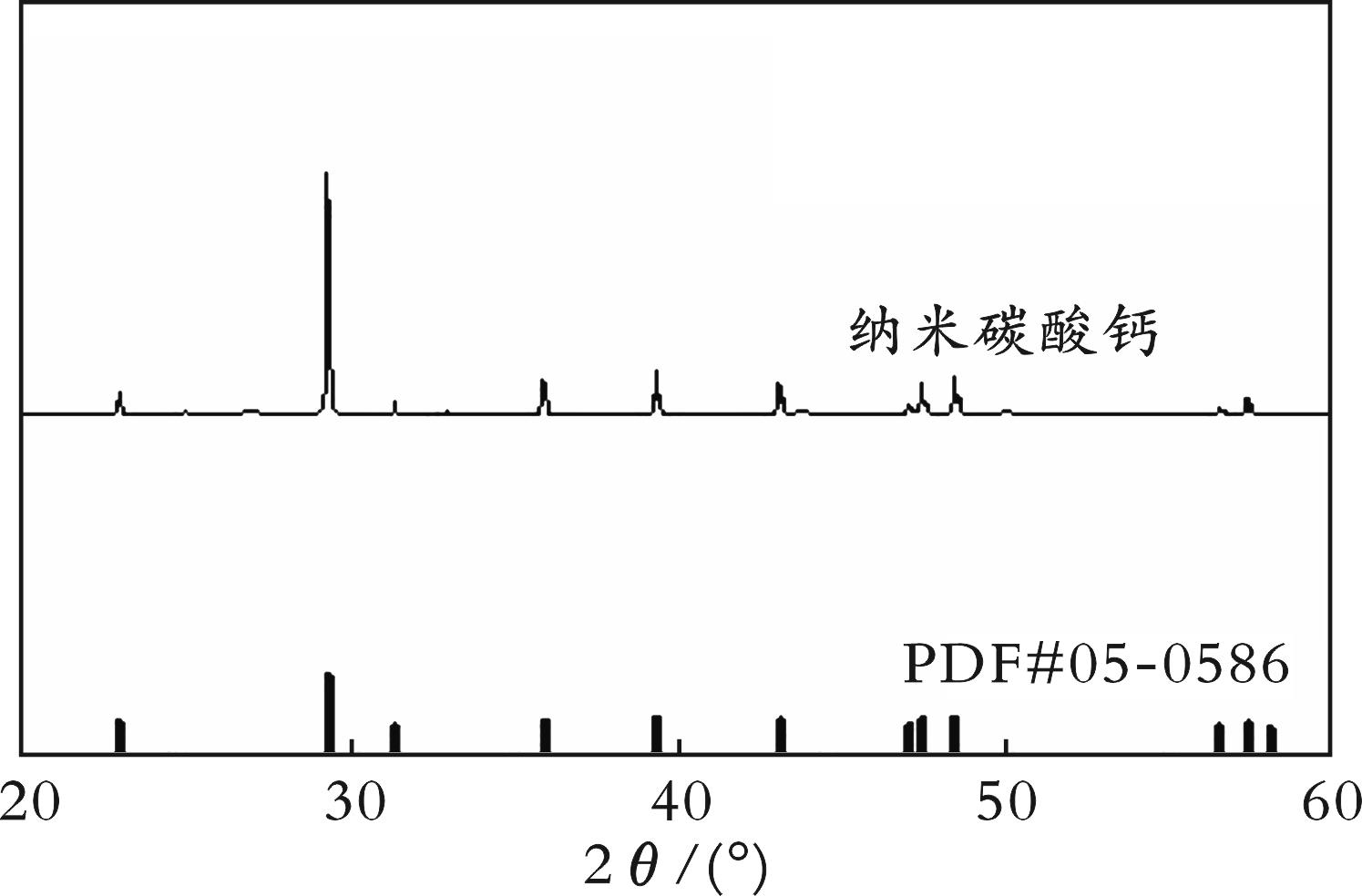

图8 纳米碳酸钙的XRD谱图

Fig.8 XRD pattern of nano calcium carbonate

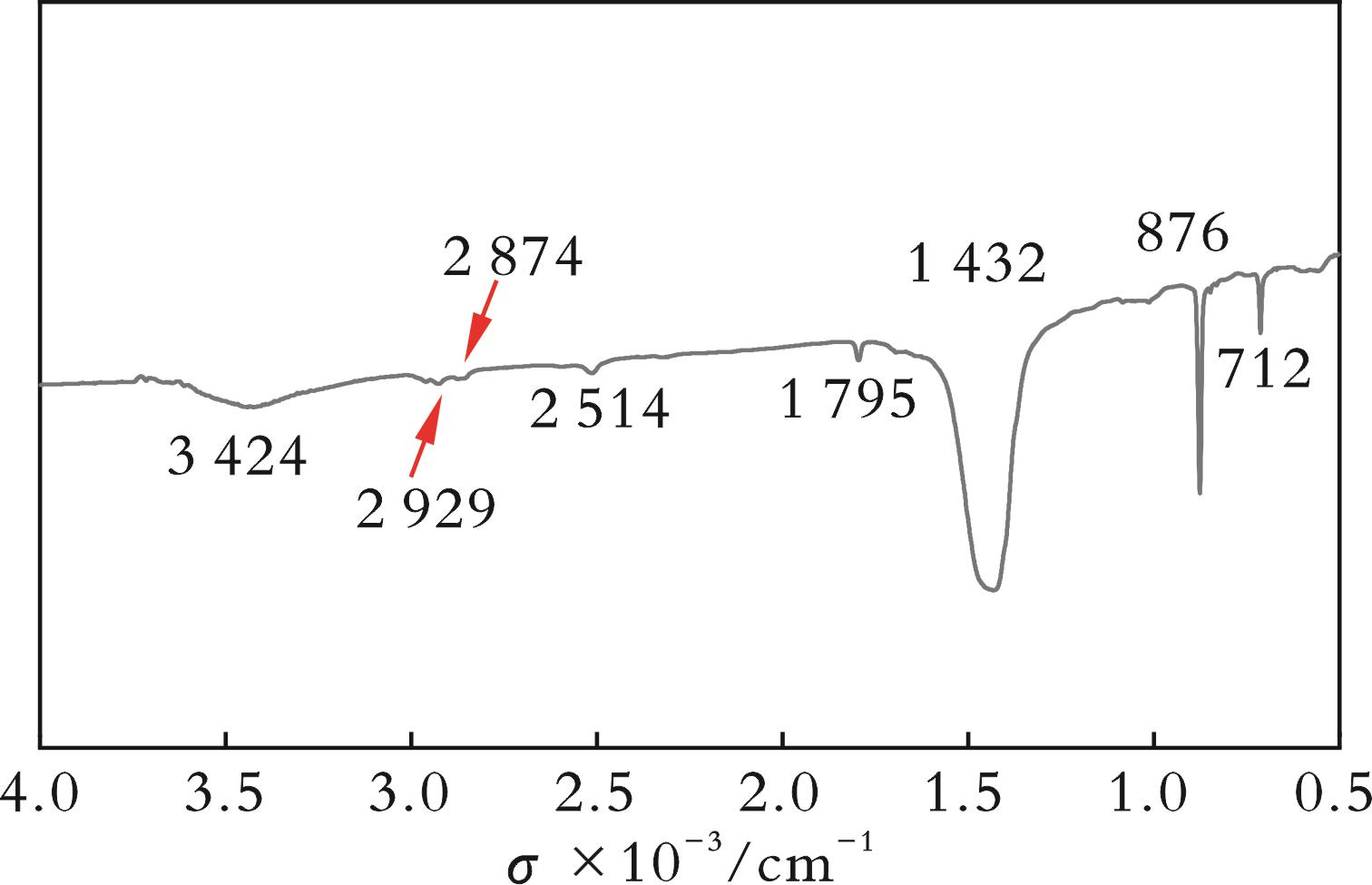

图9 纳米碳酸钙的FT?IR谱图

Fig.9 FT?IR patterns of nano calcium carbonate

图10 不同钙源制备纳米碳酸钙的SEM图（a）异辛酸钙（b）氯化钙

Fig.10 SEM images of nano calcium carbonate prepared from different calcium sources
