二氧化碳电化学还原用铜基催化剂研究进展

刁国华,, 潘立卫, 范琳, 韩新宇, 钟和香,

大连大学 环境与化学工程学院，辽宁 大连 116622

Review of Copper⁃Based Catalysts for Electrocatalytic Reduction of Carbon Dioxide

Guohua Diao,, Liwei Pan, Lin Fan, Xinyu Han, Hexiang Zhong,

School of Environment and Chemical Engineering，Dalian University，Dalian Liaoning 116622，China

通讯作者: 钟和香(1979⁃)，女，博士，教授，从事CO2电化学还原、电解水及燃料电池电催化剂研究；E⁃mail：zhonghexiang@dlu.edu.cn。

本文编辑: 宋官龙

收稿日期: 2021-01-15   修回日期: 2021-03-12   网络出版日期: 2021-09-16

基金资助: 国家自然科学基金项目.  22078034.  21576255
大连市人才项目.  2018RJ09

Received: 2021-01-15   Revised: 2021-03-12   Online: 2021-09-16

作者简介 About authors

刁国华(1994⁃)，女，硕士研究生，从事CO2电化学还原用电催化剂研究；E⁃mail：2879435454@qq.com。

摘要

随着经济高速发展，对能源的需求持续增加，二氧化碳(CO2)气体的排放量也日益增长。CO2电化学还原(ERC)制备燃料和化学品技术是实现CO2转化利用及可再生能源储存的有效途径。铜(Cu)基催化剂是一类能够以较高效率将CO2直接还原为高附加值化学品（如碳氢化合物）的催化剂，因而是ERC技术的研究重点之一。重点综述了近几年ERC技术用Cu基催化剂的主要研究进展。首先概述了ERC的反应原理及其存在的技术挑战，然后从铜金属催化剂、多金属铜基催化剂、铜氧化物及其衍生催化剂和铜⁃有机物复合催化剂方面，讨论了Cu催化剂结构、组成的协同调控策略。此外，还分析了Cu基催化剂的研究进展和仍待解决的问题，最后对该类催化剂的发展方向进行了展望。

关键词： 二氧化碳电化学还原 ; 电催化剂 ; 铜基催化剂 ; 研究进展

Abstract

With the rapid economic development, the demand for energy continues to increase, and the emission of CO2 gas keep growing. The electrochemical reduction of carbon dioxide (ERC) to fuel and chemicals is an effective way to realize the conversion and utilization of CO2 as well as the storage of renewable energy. Cu⁃based catalysts are one of the materials which can directly reduce CO2 to high value⁃added chemicals(such as hydrocarbons) with high efficiency. Thus, the Cu⁃based catalysts have been one of the research focus of ERC technology research. The main research progress of Cu⁃based catalysts for ERC technology in recent years is reviewed. Firstly, reaction principle of ERC and the technology challenge are summarized, and then the cooperative control strategy for the structure and composition of copper⁃based catalysts is discussed for monometallic copper⁃based catalysts, polymetallic copper⁃based catalysts, copper oxide and oxide⁃derived copper catalysts, and copper⁃organic composite catalysts. In addition, research progress and unsolved problems of Cu⁃based catalysts are also summarized. Finally, the future trend these catalysts is also prospected.

Keywords： Electrochemical reduction of carbon dioxide (ERC) ; Electrocatalysts ; Copper⁃based catalysts ; Research progress

PDF (855KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

刁国华, 潘立卫, 范琳, 韩新宇, 钟和香. 二氧化碳电化学还原用铜基催化剂研究进展. 辽宁石油化工大学学报[J], 2021, 41(4): 1-8 DOI:10.3969/j.issn.1672-6952.2021.04.001

Guohua Diao, Liwei Pan, Lin Fan, Xinyu Han, Hexiang Zhong. Review of Copper⁃Based Catalysts for Electrocatalytic Reduction of Carbon Dioxide. JOURNAL OF LIAONING PETROCHEMICAL UNIVERSITY[J], 2021, 41(4): 1-8 DOI:10.3969/j.issn.1672-6952.2021.04.001

随着能源不断消耗，大气中CO2的排放量逐年递增，由此引发的环境问题已成为全球关注的热点。如何减少CO2排放、有效转化和利用CO2已引起各国政府的高度关注。CO2的固定和转化是降低其含量的有效途径之一[1]。CO2电化学还原(ERC)技术是在常温常压条件下，利用电能(尤其是可再生能源发电)将CO2与水直接反应生成合成气、甲酸、碳氢化合物、醇类等高附加值的化学品或液态燃料的新技术，是一条实现可再生能源存储与CO2转化利用相耦合的绿色途径，对人类的可持续发展具有重要意义[2]。ERC技术不需要制氢、加温和加压额外消耗的能量，且设备投资少，其潜在的经济效益和环境效益引起了研究者广泛关注。

近年来，ERC技术取得了长足进展，但仍存在许多亟待解决的问题，例如过电势高、缓慢的电子传递动力学、产物的选择性低、偏电流密度低、催化剂的稳定性与耐久性欠佳（小于100 h）等，上述问题限制了ERC技术的实际应用和商业化[3]。电催化剂作为ERC技术的关键材料，其性能直接影响CO2转化效率、还原产物选择性及稳定性。因此，开发高性能的电催化剂，提高催化剂的催化活性、选择性和稳定性具有重要的研究意义和应用价值。

本文综述近年来ERC技术用铜（Cu）基催化剂取得的重要研究进展。首先讨论单组分Cu基催化剂的核心参数（孔结构、表面化学、形貌）对催化剂性能的协同调控策略；随后总结了多金属Cu基催化剂的ERC技术还原活性和选择性，尤其是C2+（含有两个碳原子及以上的化合物）的增强策略；最后对铜氧化物及其衍生催化剂及铜⁃有机物复合催化剂的研究进展进行总结，并对ERC技术的前景与挑战进行展望。

1 ERC技术原理

ERC是一个多步骤反应过程，通常涉及多个电子反应途径[4]，ERC多发生在电极⁃电解质界面，电催化剂作为工作电极，电解质有CO2饱和水溶性、非水溶性电解液。在水溶性电解液中，ERC反应过程是一种非均相催化反应，涉及3个主要步骤[5]：

（1）CO2化学吸附在电催化剂上；（2）电子转移或质子迁移导致C-O的断裂或C-H的形成；（3）产物的结构重新排列以将其从电催化剂表面解吸并扩散到电解质中。被普遍接受的机理如图1所示[1,6]。

图1

新窗口打开| 下载原图ZIP| 生成PPT

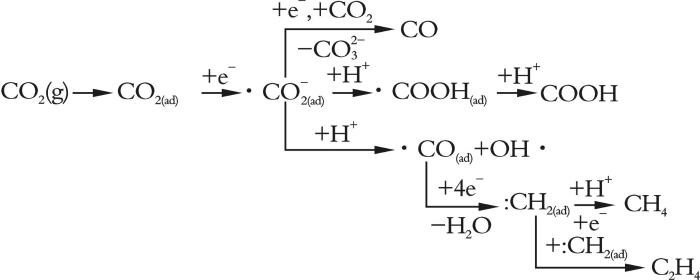

图1   水溶性电解液中电化学还原CO2机理
