Research Progress of Colloidal Quantum Dot Infrared Upconversion Detectors

doi:10.12422/j.issn.1672-6952.2025.05.003

Abstract

Abstract:

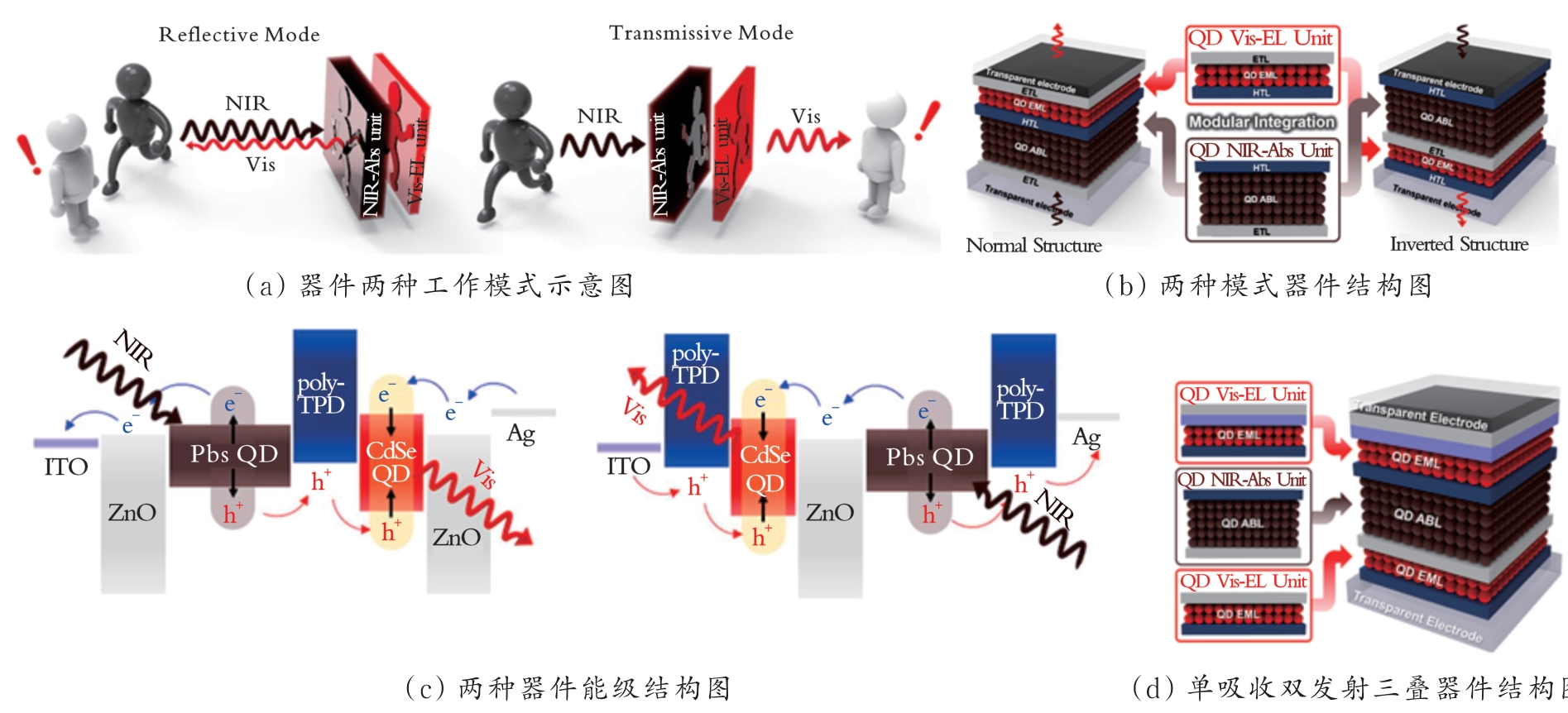

Infrared upconversion detectors are devices comprising an infrared photodetector (PD) and a visible light?emitting diode (LED) stacked in series, which directly convert invisible infrared signals into visible emission and enable imaging with CCD or CMOS cameras. Compared with conventional electrical readout schemes, the upconversion approach eliminates readout circuits and complex algorithms, offering simplified fabrication and reduced cost. Colloidal quantum dots (CQDs), with solution processability, tunable bandgaps, and compatibility with diverse substrates, provide a key materials platform for constructing low?cost, large?area upconversion devices that operate at room temperature. This review briefly outlines the operating mechanisms of upconversion devices, defines the key performance metrics of CQD?based upconversion detectors, and systematically surveys recent representative advances in two areas: luminescent?material engineering and device/interface engineering. Finally, we summarize the current status and challenges and propose several research directions.

Key words: Colloidal quantum dots, Photodetector, Light?emitting diode, Infrared upconversion detector, Infrared imaging

摘要：

红外上转换探测器是一种由红外光电探测器（PD）和可见光发光二极管（LED）串联堆叠构成的器件，可将不可见的红外光信号直接转换为可见光输出或经CCD、CMOS相机等可见光成像设备实现成像。相比于传统电学读出方案，上转换路线无需读出电路与复杂算法，具有制备工艺简单和成本低廉等优势。胶体量子点（CQDs）兼具可溶液加工、带隙可调且与多种基底兼容等特性，为构建低成本、大面积且可在室温下工作的上转换器件提供了关键材料平台。简要概述上转换器件的工作机制，阐述量子点上转换器件的关键性能指标，并从发光材料调控、器件结构及界面调控两部分系统梳理近年代表性研究进展，最后对研究现状和挑战进行了总结，提出了若干研究方向与建议。

关键词: 胶体量子点, 光电探测器, 发光二极管, 红外上转换探测器, 红外成像

CLC Number:

TN215

Ruiqi XU, Wenjia ZHOU, Zhijun NING. Research Progress of Colloidal Quantum Dot Infrared Upconversion Detectors[J]. Journal of Liaoning Petrochemical University, 2025, 45(5): 18-27.

许睿祺, 周文佳, 宁志军. 胶体量子点红外上转换探测器研究进展[J]. 辽宁石油化工大学学报, 2025, 45(5): 18-27.

Figures/Tables 10

References 26

[1]	ZHANG W W， KASUN L C， WANG Q J， et al. A review of machine learning for near⁃infrared spectroscopy［J］. Sensors， 2022， 22（24）： 9764.
[2]	BRUNS O T， BISCHOF T S， HARRIS D K， et al. Next⁃generation in vivo optical imaging with short⁃wave infrared quantum dots［J］. Nature Biomedical Engineering， 2017， 1： 0056.
[3]	HUANG X， LIU Y W， LIU G C， et al. Short wave infrared synaptic phototransistor with ambient light adaptability for flexible artificial night visual system［J］. Advanced Functional Materials， 2023， 33（1）： 2208836.
[4]	GARCÍA DE ARQUER F P， ARMIN A， MEREDITH P， et al. Solution⁃processed semiconductors for next⁃generation photodetectors［J］. Nature Reviews Materials， 2017， 2（3）： 16100.
[5]	KIM D Y， LAI T H， LEE J W， et al. Multi⁃spectral imaging with infrared sensitive organic light emitting diode［J］. Scientific Reports， 2014， 4： 5946.
[6]	WANG R L， WU X， XU K M， et al. Highly efficient inverted structural quantum dot solar cells［J］. Advanced Materials， 2018， 30（7）： 1704882.
[7]	WISE F W. Lead salt quantum dots： The limit of strong quantum confinement［J］. Accounts of Chemical Research， 2000， 33（11）： 773⁃780.
[8]	HEER S， KÖMPE K， GÜDEL H U， et al. Highly efficient multicolour upconversion emission in transparent colloids of lanthanide⁃doped NaYF₄ nanocrystals［J］. Advanced Materials， 2004， 16（23⁃24）： 2102⁃2105.
[9]	VANORMAN Z A， NIENHAUS L. Bulk metal halide perovskites as triplet sensitizers： Taking charge of upconversion［J］. ACS Energy Letters， 2021， 6（10）： 3686⁃3694.
[10]	TANG H D， SHI K M， ZHANG N， et al. Up⁃conversion device based on quantum dots with high⁃conversion efficiency over 6%［J］. IEEE Access， 2020， 8： 71041⁃71049.
[11]	LI X， GONG H M， SHAO X M， et al. Recent advances in short wavelength infrared InGaAs focal plane arrays［J］. Journal of Infrared and Millimeter Waves， 2022， 41（1）： 2022001.
[12]	ZHAO J Z， JI S M， GUO H M. Triplet⁃triplet annihilation based upconversion： From triplet sensitizers and acceptors to spectra tuning［J］. Organic Letters， 2011（13）： 1568⁃1571.
[13]	LU J X， ZHENG Y， CHEN Z J， et al. Optical upconversion devices based on photosensitizer⁃doped organic light⁃emitting diodes［J］. Applied Physics Reviews， 2007， 91（20）： 201107.
[14]	KONSTANTATOS G， SARGENT E H. Erratum： Nanostructured materials for photon detection［J］. Nature Nanotechnology， 2010， 5（12）： 885.
[15]	KIM D Y， CHOUDHURY K R， LEE J W， et al. PbSe nanocrystal⁃based infrared⁃to⁃visible up⁃conversion device［J］. Nano Letters， 2011， 11（5）： 2109⁃2113.
[16]	ZHOU W J， SHANG Y Q， GARCÍA DE ARQUER F P， et al. Solution⁃processed upconversion photodetectors based on quantum dots［J］. Nature Electronics， 2020， 3（5）： 251⁃258.
[17]	LIU J J， YANG X X， XU Q L， et al. Unraveling the efficiency losses and improving methods in quantum dot⁃based infrared up⁃conversion photodetectors［J］. Opto⁃Electronic Science， 2024， 3（4）： 4⁃15.
[18]	WANG H， ZHOU W J， LIU Y L， et al. Infrared visualization based on quantum dot upconversion photodetector using perovskite emitter［J］. Device， 2025， 3（4）： 100661.
[19]	MU G， LIN Y Y， FU K R， et al. Infrared visualized snakes⁃inspired artificial vision systems with CMOS sensors⁃integrated upconverters［J］. Light： Science & Applications， 2025， 14（1）： 282.
[20]	YU H， KIM D， LEE J， et al. High⁃gain infrared⁃to⁃visible upconversion light⁃emitting phototransistors［J］. Nature Photonics， 2016， 10（2）： 129⁃134.
[21]	ZHANG N， TANG H D， SHI K M， et al. High⁃performance all⁃solution⁃processed quantum dot near⁃infrared⁃to⁃visible upconversion devices for harvesting photogenerated electrons［J］. Applied Physics Letters， 2019， 115（22）： 221103.
[22]	KWON T H， KIM H B， KWAK D G， et al. Quantum dot⁃based three⁃stack tandem near⁃infrared⁃to⁃visible optoelectric upconversion devices［J］. ACS Nano， 2024， 18（33）： 21957⁃21965.
[23]	YANG X X， LI Y B， LIU J J， et al. High⁃performance up⁃conversion photodetectors with zero⁃barrier interconnection via self⁃assembled surface dipoles［J］. Nano Letters， 2024， 24（30）： 9385⁃9390.
[24]	GE Z H， YANG S Y， ZHANG Z H， et al. ZnO⁃based photomultiplication⁃type infrared photodetectors for ultrasensitive upconverters［J］. Small， 2025， 21（11）： 2411433.
[25]	PAN Y J， WU C Y， HU H L， et al. High⁃performance quantum dot near⁃infrared upconversion devices based on the hole⁃only injection mechanidsm［J］. The Journal of Physical Chemistry Letters， 2025， 16（2）： 618⁃626.
[26]	OH S， YOON S Y， JUNG B K， et al. Designing a quantum dot upconversion infrared image sensor via a photomultiplication mechanism［J］. ACS Energy Letters， 2024， 9（12）： 5914⁃5923.

年份	红外探测单元	可见发光单元	最高光对光转换效率/%	光态开启电压/V

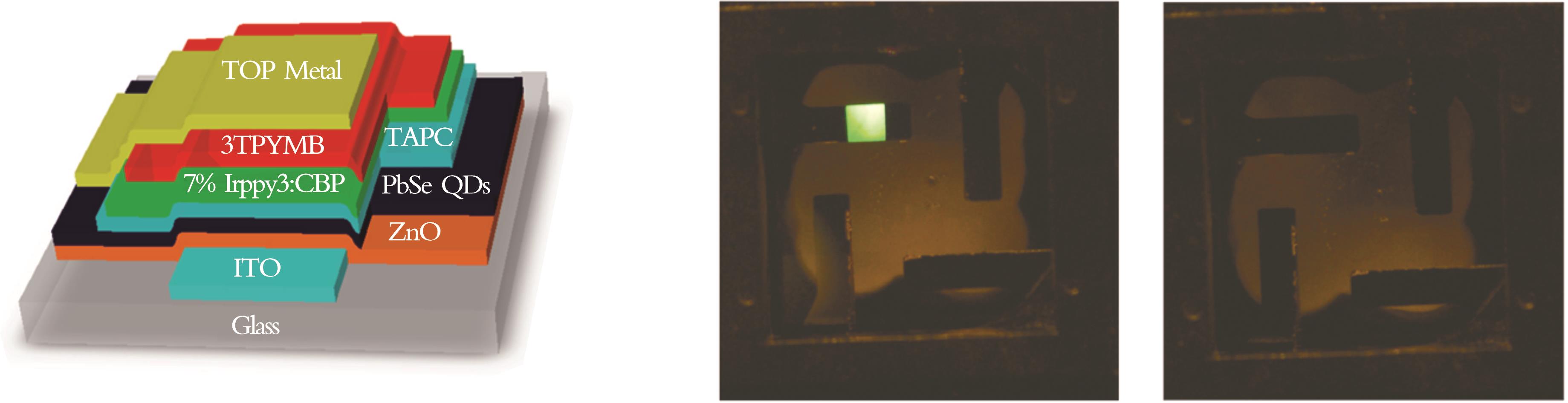

2011^[15]	PbSe(1 500 nm)	CBP:Ir(ppy)₃(520 nm)	1.3（13 V、1 300 nm）	4.0（1 cd/m²）

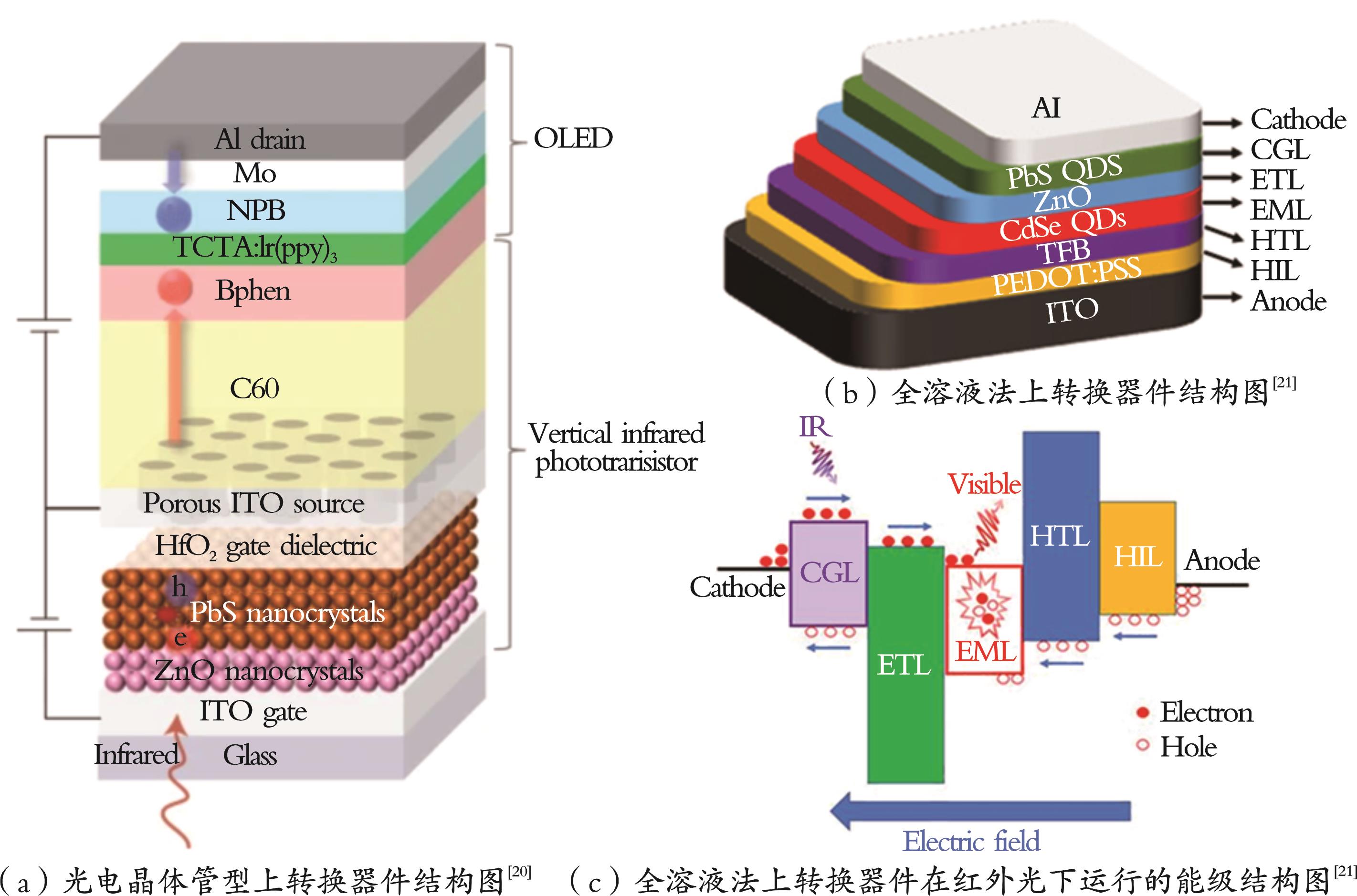

2016^[20]*	PbS(1 043 nm)	TCTA:Ir(ppy)₃(550 nm)	1597（10 V、1 043 nm）	7.5（0.1 cd/m²）
2019^[21]	PbS(966 nm)	CdSe/ZnS(628 nm)	3.35（10 V、970 nm）	2.5（0.01 cd/m²）

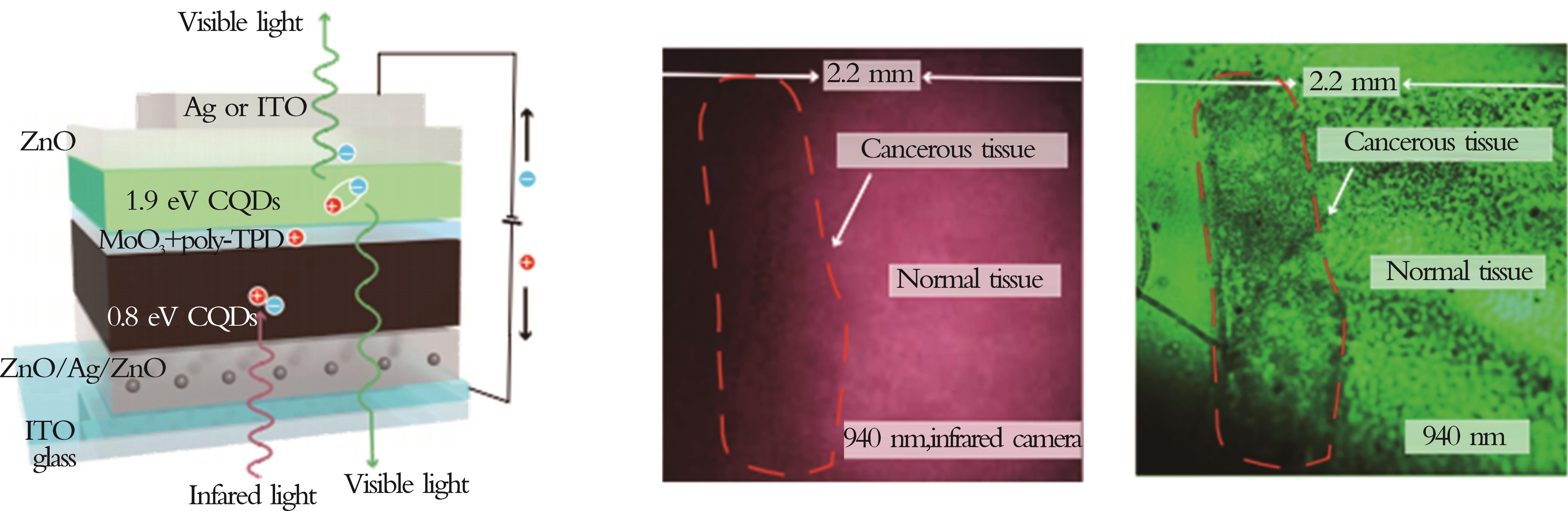

2020^[16]	PbS(1 500 nm)	CdSe/ZnS(525 nm)	6.5（10 V、940 nm）	2.5（0.1 cd/m²）
2020^[10]	PbS(860 nm)	CdSe(624 nm)	6.3（15 V、970 nm）	2.5（0.02 cd/m²）
2024^[17]	PbS(980 nm)	ZnCdSe/ZnS(633 nm)	6.9（6 V、980 nm）	2.2（0.1 cd/m²）
2024^[22]	PbS(1 200 nm)	CdSe/CdZnS(640 nm)	1.9（16 V、1 200 nm） 3.2（30 V、1 200 nm）	3.0（0.01 cd/m²）

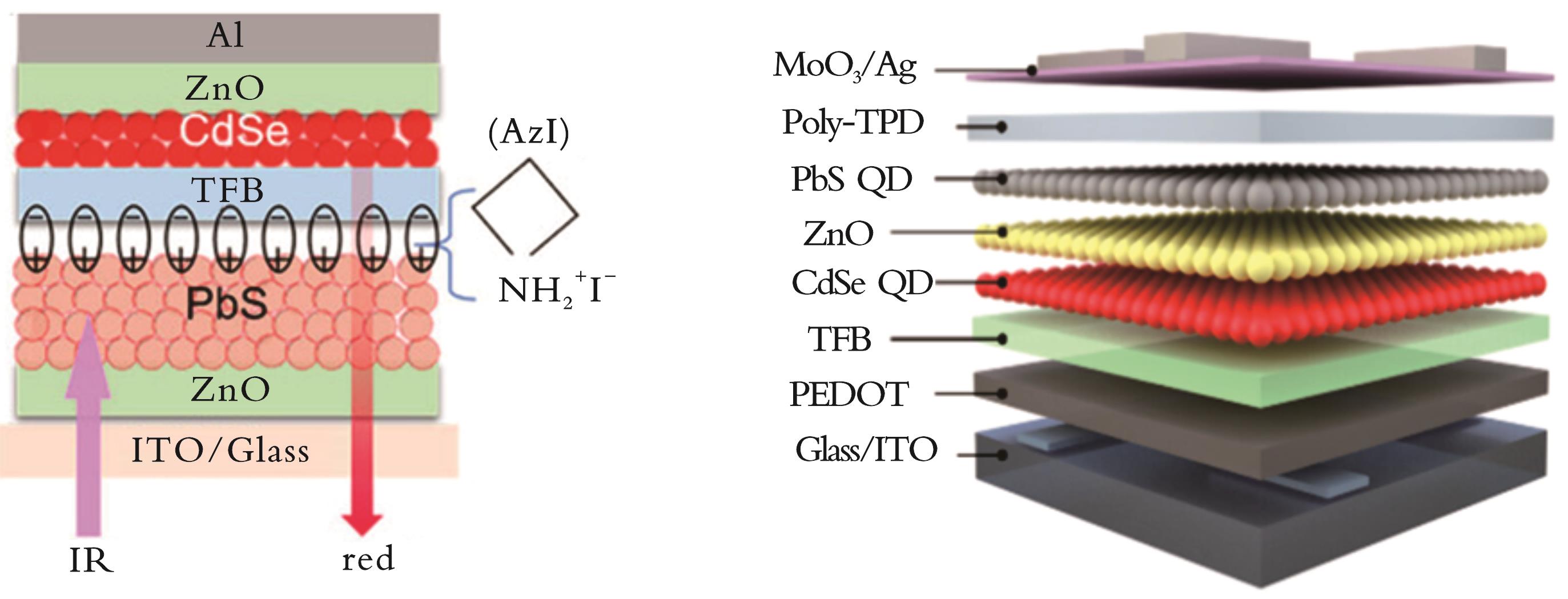

2024^[23]	PbS(980 nm)	CdSe(633 nm)	3（3 V、980 nm）	1.2（0.1 cd/m²）
2024^[26]*	PbS(980 nm)	ZnCdSeS/ZnS(Green)	982（13.5 V、980 nm）	3.0（1 cd/m²）
2025^[25]	PbS(941 nm)	CdSe/ZnS(634 nm)	12.8（8 V、940 nm）	1.8（1 cd/m²）

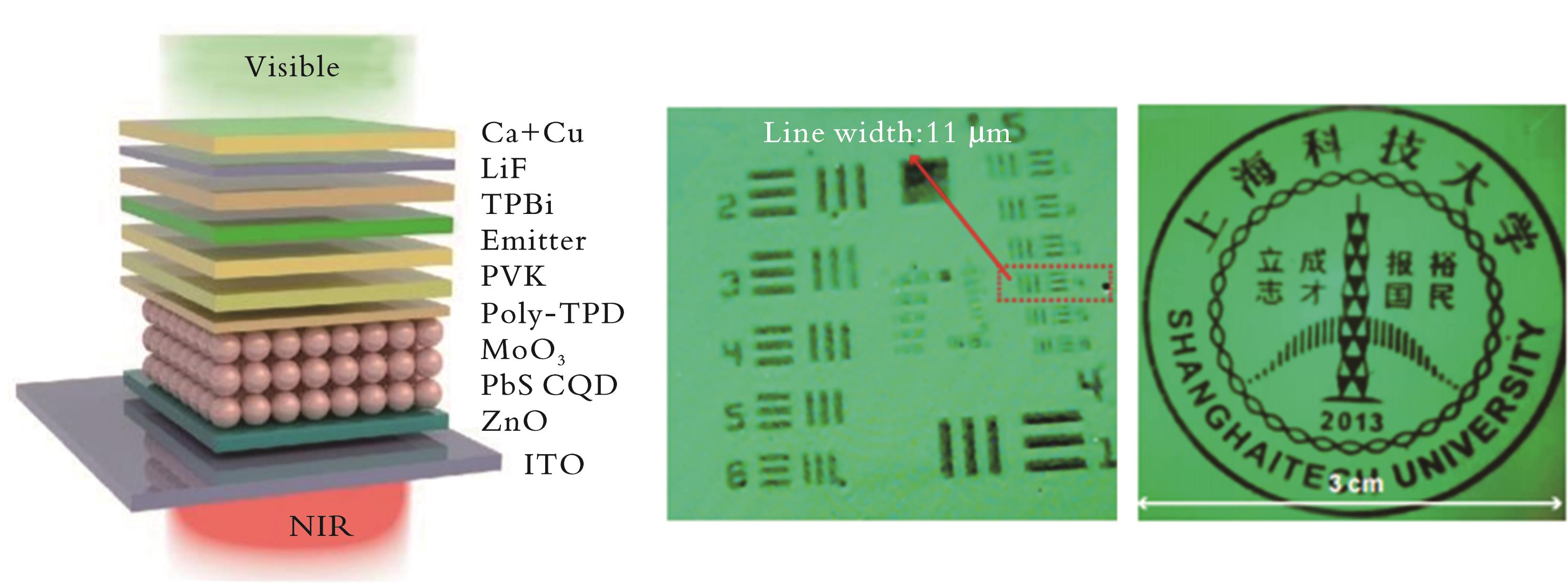

2025^[18]	PbS(1 500 nm)	Perovskite(520 nm)	10.6（6 V、980 nm）	2.9（1 cd/m²）
2025^[24]	PbS(1 400 nm)	CBP:Ir(ppy)₃(516 nm)	11.08（15 V、980 nm）	2.0（1 cd/m²）
2025^[19]	HgTe(2 500、4 500 nm)	BCzPh: 3P⁃T2T: Ir(ppy)₂(acac) (520 nm)	6.41（15 V、2 500 nm） 4.06（15 V、4 500 nm）	3.0/4.8（1 cd/m²）
