天然气站场虚拟仿真实践教学系统设计与实现

doi:10.12422/j.issn.1672-6952.2025.06.008

辽宁石油化工大学学报 ›› 2025, Vol. 45 ›› Issue (6): 61-67.DOI: 10.12422/j.issn.1672-6952.2025.06.008

天然气站场虚拟仿真实践教学系统设计与实现

王卫强¹^,²(), 魏丽杰¹, 洪炳沅², 范聪聪³, 董美¹()

^1.辽宁石油化工大学石油天然气工程学院，辽宁抚顺 113001
^2.浙江海洋大学石油化工与环境学院，浙江舟山 316022
^3.国家管网集团东部原油储运有限公司，浙江宁波 315000

收稿日期:2024-11-03 修回日期:2024-12-15 出版日期:2025-12-25 发布日期:2025-12-07
通讯作者: 董美
作者简介:王卫强（1974⁃），男，博士，教授，从事虚拟仿真实验技术方面的研究；E⁃mail：wwq920285@163.com。
基金资助:
高等教育科学研究规划课题“行业特色院校数字化实验教学体系建设研究”(23SYS0218)

Design and Implementation of Virtual Simulation Practice Teaching System for Natural Gas Stations

Weiqiang WANG¹^,²(), Lijie WEI¹, Bingyuan HONG², Congcong FAN³, Mei DONG¹()

^1.College of Petroleum Engineering，Liaoning Petrochemical University，Fushun Liaoning 113001，China
^2.School of Petrochemical Engineering and Environment，Zhejiang Ocean University，Zhoushan Zhejiang 316022，China
^3.China SINOPEC Pipeline Storage and Transportation Co. ，Ltd. ，Ningbo Zhejiang 315000，China

Received:2024-11-03 Revised:2024-12-15 Published:2025-12-25 Online:2025-12-07
Contact: Mei DONG

摘要/Abstract

摘要：

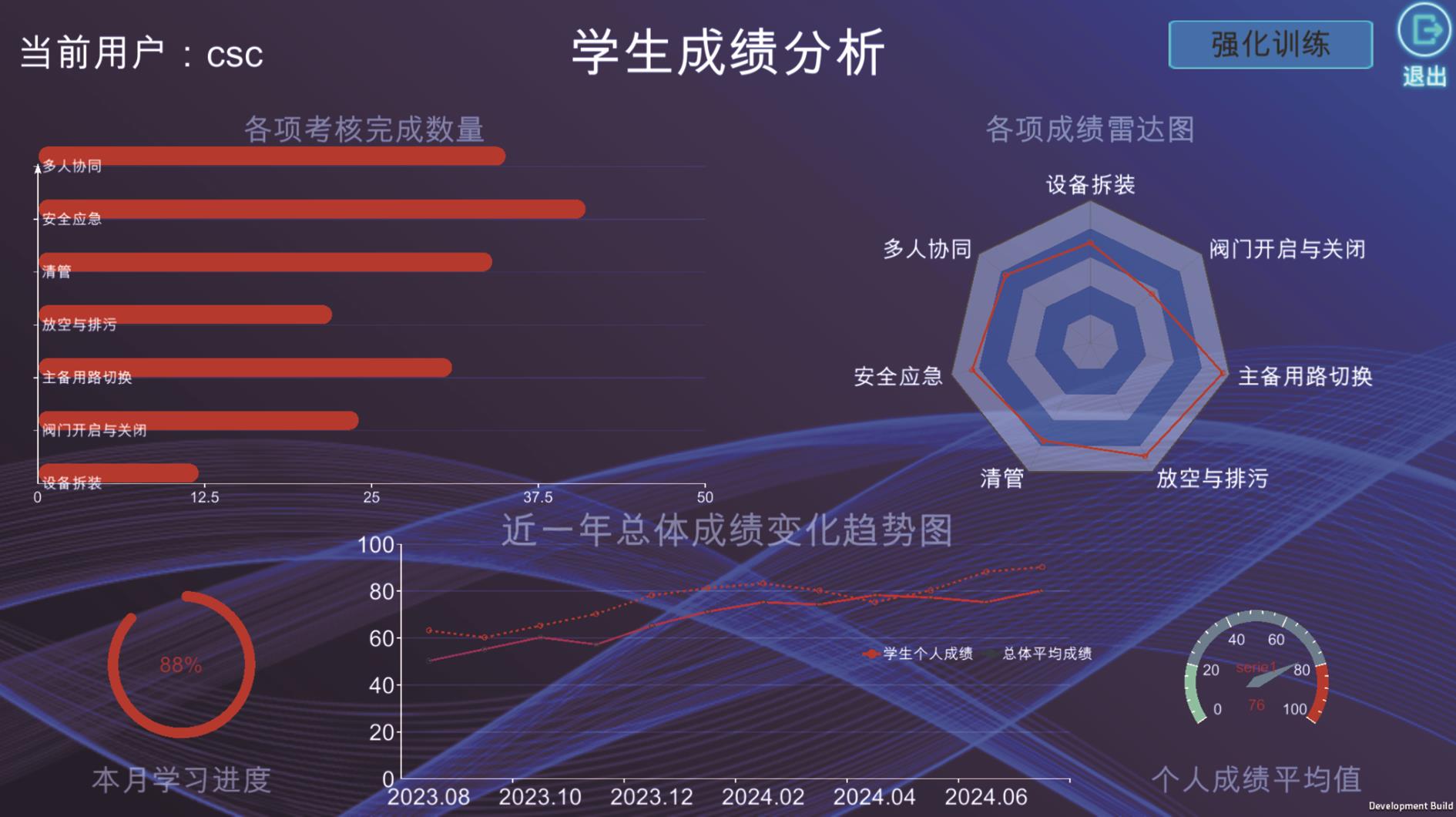

为促进学生进一步了解天然气站场作业的实际情况，设计并开发了天然气站场虚拟仿真实践教学系统。系统包括设备拆解、安全应急事故处理、工艺模拟（含多人协同）、训练考核四个虚拟仿真实践教学模块。为了对学生进行针对性辅导，并对后续教学方法与教学内容进行持续改进，通过采集训练考核的操作数据，对学生的整体与个体在知识与技能方面的掌握情况进行了分析与预测。结果表明，教学系统建设有助于学生掌握天然气站场工艺设备，提升工程实践能力。

关键词: 天然气站场, 虚拟仿真, 实践教学, 工程能力

Abstract:

In order to enhance students' understanding of the practical operation of natural gas stations,a virtual simulation practice teaching system for natural gas stations has been designed and implemented.The system comprises four modules for virtual simulation practice teaching: equipment disassembly, safety emergency handling,process simulation (including multi-person cooperation), training and assessment. By collecting data from training and assessment operations,overall and individual knowledge and skills of the students are analyzed and predicted,facilitating targeted guidance for students' continuous improvement in subsequent teaching methods and contents. The establishment of this teaching system assists students in mastering the process equipment of natural gas stations while enhancing their engineering capabilities.

Key words: Natural gas station, Virtual simulation, Practical teaching, Engineering capability

中图分类号:

TE64

王卫强, 魏丽杰, 洪炳沅, 范聪聪, 董美. 天然气站场虚拟仿真实践教学系统设计与实现[J]. 辽宁石油化工大学学报, 2025, 45(6): 61-67.

Weiqiang WANG, Lijie WEI, Bingyuan HONG, Congcong FAN, Mei DONG. Design and Implementation of Virtual Simulation Practice Teaching System for Natural Gas Stations[J]. Journal of Liaoning Petrochemical University, 2025, 45(6): 61-67.

图/表 8

参考文献 15

[1]	张准顺，潘振，包瑞新，等.掺氢比对天然气管道泄漏扩散影响的模拟研究［J］.辽宁石油化工大学学报，2024，44（4）：44⁃50.
	ZHANG Z S， PAN Z， BAO R X， et al. Simulation study on the influence of hydrogen blending ratio on natural gas pipeline leakage and diffusion［J］. Journal of Liaoning Petrochemical University， 2024， 44（4）： 44⁃50.
[2]	吴晓南，张鹏. 基于虚拟仿真的压缩天然气汽车加气站优化设计及运行实践课程的构建［J］. 黑龙江教育（理论与实践）， 2024（7）： 63⁃66.
	WU X N， ZHANG P. Construction of a practical course on optimization design and operation of compressed natural gas vehicle filling stations based on virtual simulation［J］. Heilongjiang Education（Theory & Practice）， 2024（7）： 63⁃66.
[3]	杨霞，马立峰，朱艳春，等. 虚拟仿真实践教学平台在冶金机械专业教学中的探索与实践［J］. 大学教育， 2024（8）： 49⁃52.
	YANG X， MA L F， ZHU Y C， et al. Investigation and implementation of a virtual simulation teaching platform for the metallurgical machinery specialization［J］. University Education， 2024（8）： 49⁃52.
[4]	朱军，华晶，皮大能，等. 轨道交通虚拟仿真实验教学资源共建共享实践［J］. 湖北师范大学学报（自然科学版）， 2021， 41（3）： 86⁃92.
	ZHU J， HUA J， PI D N， et al. Co⁃construction and sharing practice of virtual simulation experimental teaching resources for rail transit［J］. Journal of Hubei Normal University（Natural Science）， 2021， 41（3）： 86⁃92.
[5]	董燕，李翠，曹孟京，等.智慧教育环境下石油工程专业实践教学模式研究［J］.创新创业理论研究与实践，2025（3）：142⁃144.
	DONG Y， LI C， CAO M J，et al.Research on the practical teaching model of petroleum engineering in the smart education environment［J］. The Theory and Practice of Innovation and Entrepreneurship，2025（3）： 142⁃144.
[6]	汪星彤，冯程，伍盛一，等. 下倾⁃立管系统中严重段塞流实验研究［J］. 辽宁石油化工大学学报， 2023， 43（4）： 78⁃83.
	WANG X T， FENG C， WU S Y， et al. Experimental study of severe slugging in downward riser［J］. Journal of Liaoning Petroleum University， 2023， 43（4）： 78⁃83.
[7]	赵杰. 水轮机虚拟交互检修培训系统的研究与开发［D］. 武汉：华中科技大学， 2021.
[8]	李慧，王殿轩. 虚拟仿真技术在粮食储藏实践教学中的应用与研究［J］. 大学教育， 2018（7）： 80⁃82.
	LI H， WANG D X. The application and research of virtual simulation technology in the practical instruction of grain storage［J］. University Education， 2018（7）： 80⁃82.
[9]	秦国庆，王卫强，范玉斌，等. 深海卧管⁃悬链线立管系统管内流动特性分析［J］. 辽宁石油化工大学学报， 2020， 40（1）： 52⁃58.
	QIN G Q， WANG W Q， FAN Y B， et al. Analysis of flow characteristics in the pipe of deep sea horizontal pipe⁃catenary riser system［J］. Journal of Liaoning Shihua University， 2020， 40（1）： 52⁃58.
[10]	姚登川，杜雷，陈海涛，等. 天然气集输管道火灾爆炸毁伤评价研究［J］. 化工安全与环境， 2013（24）： 11⁃13.
	YAO D C， DU L， CHEN H T， et al. Research on fire and explosion damage evaluation in natural gas pipelines［J］. Chemical Safety & Environment， 2013（24）： 11⁃13.
[11]	王伟，高燕军，靳宝宝. 氯乙烯气柜的爆炸危险评价及防范措施［J］. 聚氯乙烯， 2019， 47（S1）： 59⁃62.
	WANG W， GAO Y J， JIN B B. Explosion hazard assessment and preventive measures of vinyl chloride gas holder［J］. Polyvinyl Chloride， 2019， 47（S1）： 59⁃62.
[12]	王春刚，张乘风，肖松，等.多人协同虚拟现实技术在煤矿水灾应急演练中的应用研究［J］.采矿技术，2024，24（3）：156⁃160.
	WANG C G， ZHANG C F， XIAO S， et al. Study on multi⁃person collaborative VR in coal mine flood emergencies［J］. Mining Technology， 2024， 24（3）： 156⁃160.
[13]	赵娅，张燕. 油库泵房突发原油泄漏应急处置仿真培训系统构建［J］. 系统仿真技术， 2023， 19（4）： 362⁃368.
	ZHAO Y， ZHANG Y. Simulation training system for emergency treatment of sudden crude oil leakage in pump house of oil depot［J］. System Simulation Technology， 2023， 19（4）： 362⁃368.
[14]	张晓曦，尹勇，梁民仓. 蛟龙号下潜及水下作业过程的交互仿真开发［J］. 仿真系统学报， 2018， 30（7）： 2715⁃2721.
	ZHANG X X， YIN Y， LIANG M C. Development of interactive simulation of dive and underwater operation process of Jiaolong［J］. Journal of System Simulation， 2018， 30（7）： 2715⁃2721.
[15]	魏畅，程岳，王建生. OSG下碰撞检测算法的设计与实现［J］. 信息技术与信息化， 2021（3）： 100⁃102.
	WEI C， CHENG Y， WANG J S. Design and implementation of collision detection algorithm under OSG［J］. Information Technology & Informatization， 2021（3）： 100⁃102.

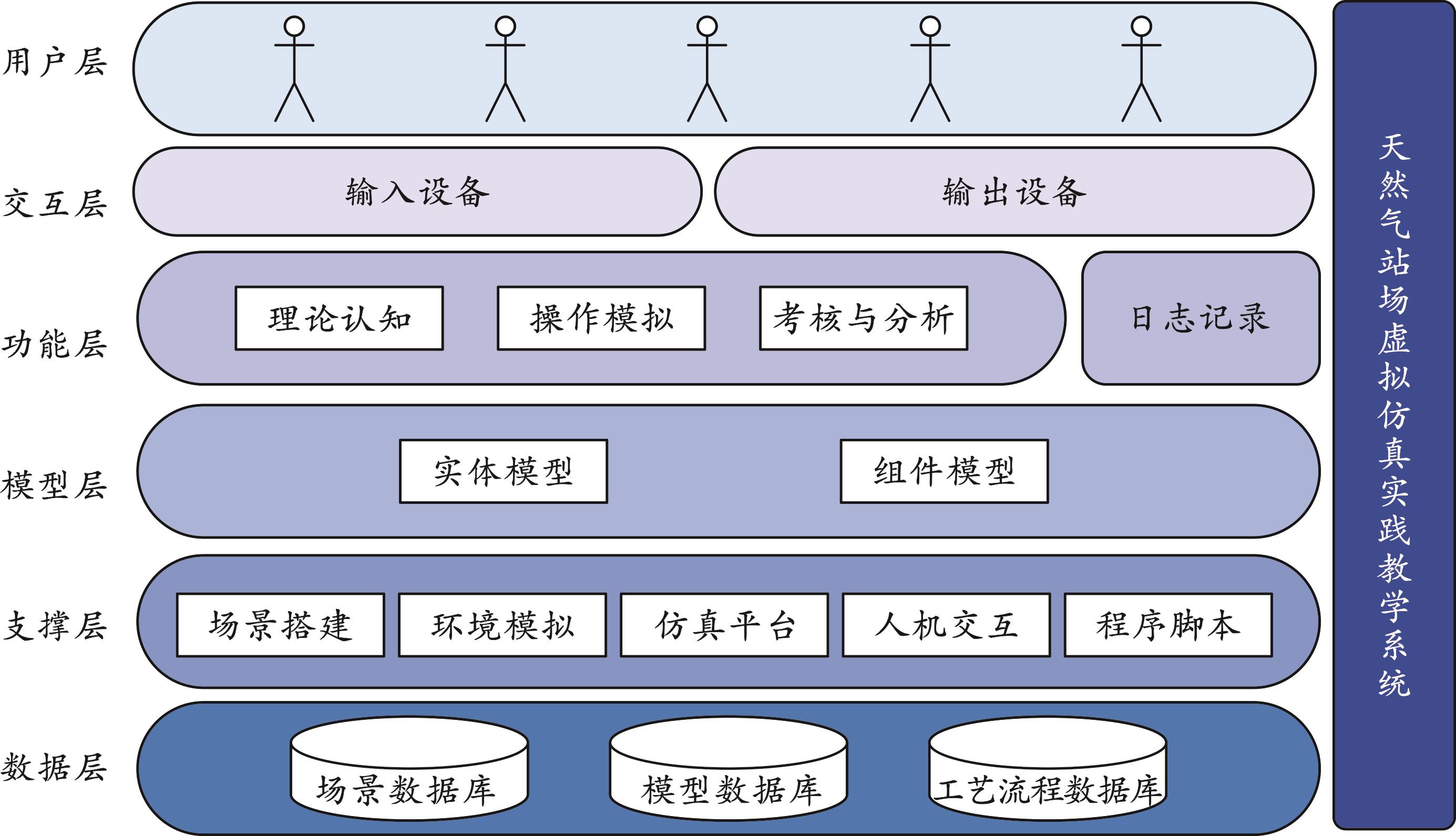

功能模块	设计依据
设备拆解	模拟设备拆卸与组装流程，帮助学生更好地掌握相关理论知识，并熟悉天然气站场设备结构
安全应急事故处理	模拟天然气站场突发事故（如突发火灾爆炸等），培养学生应对突发事故的应急处理能力

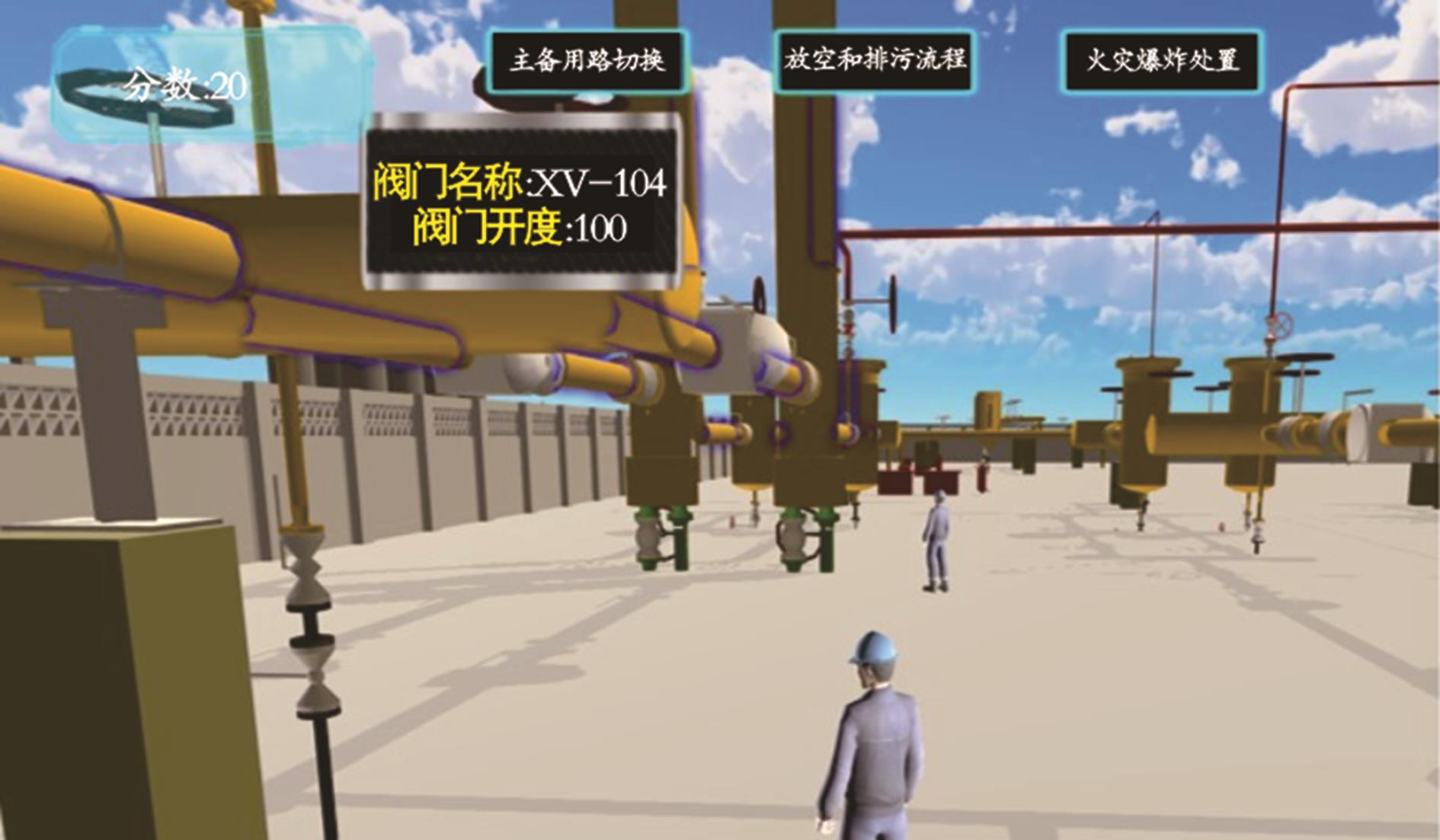

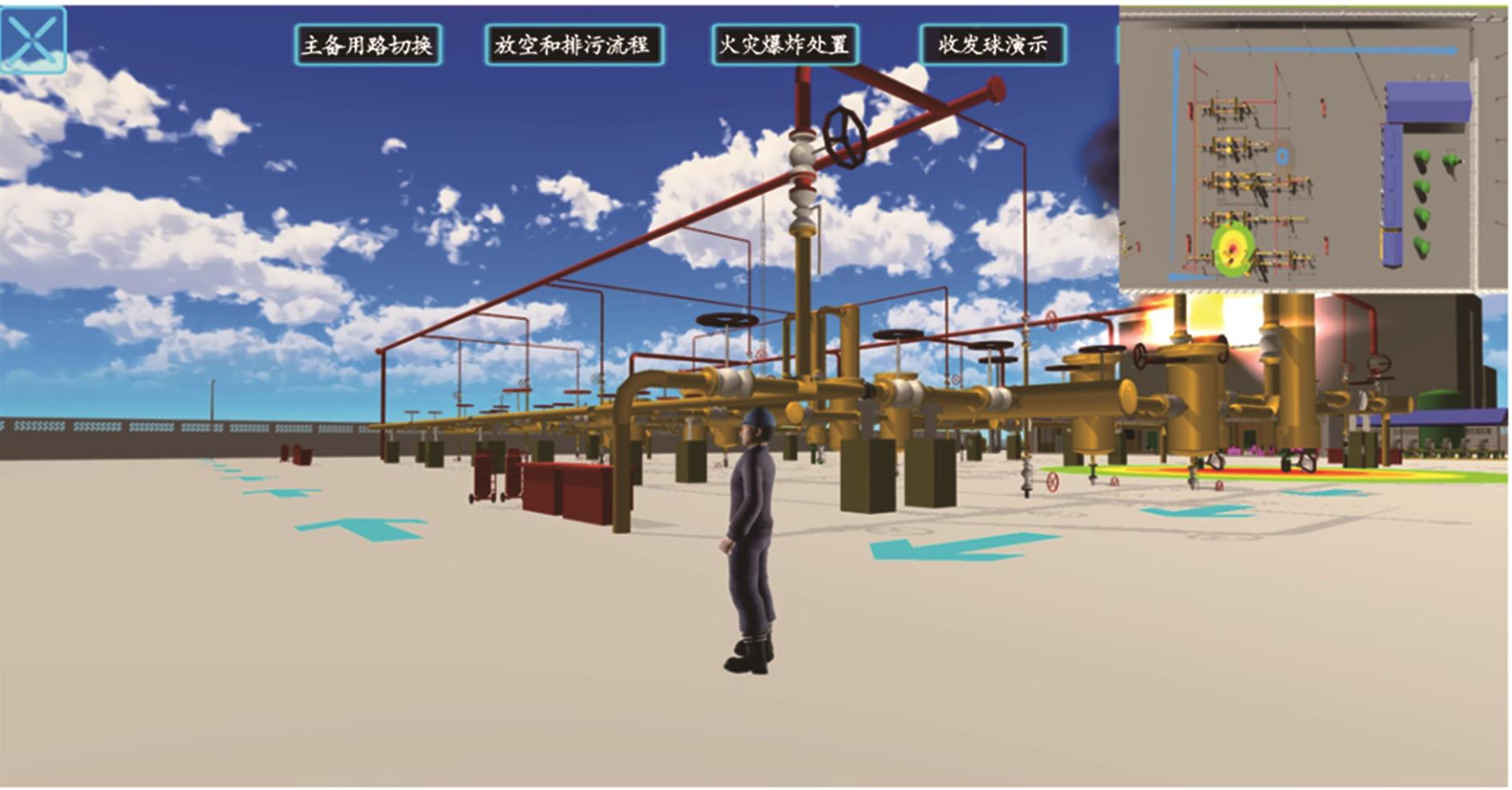

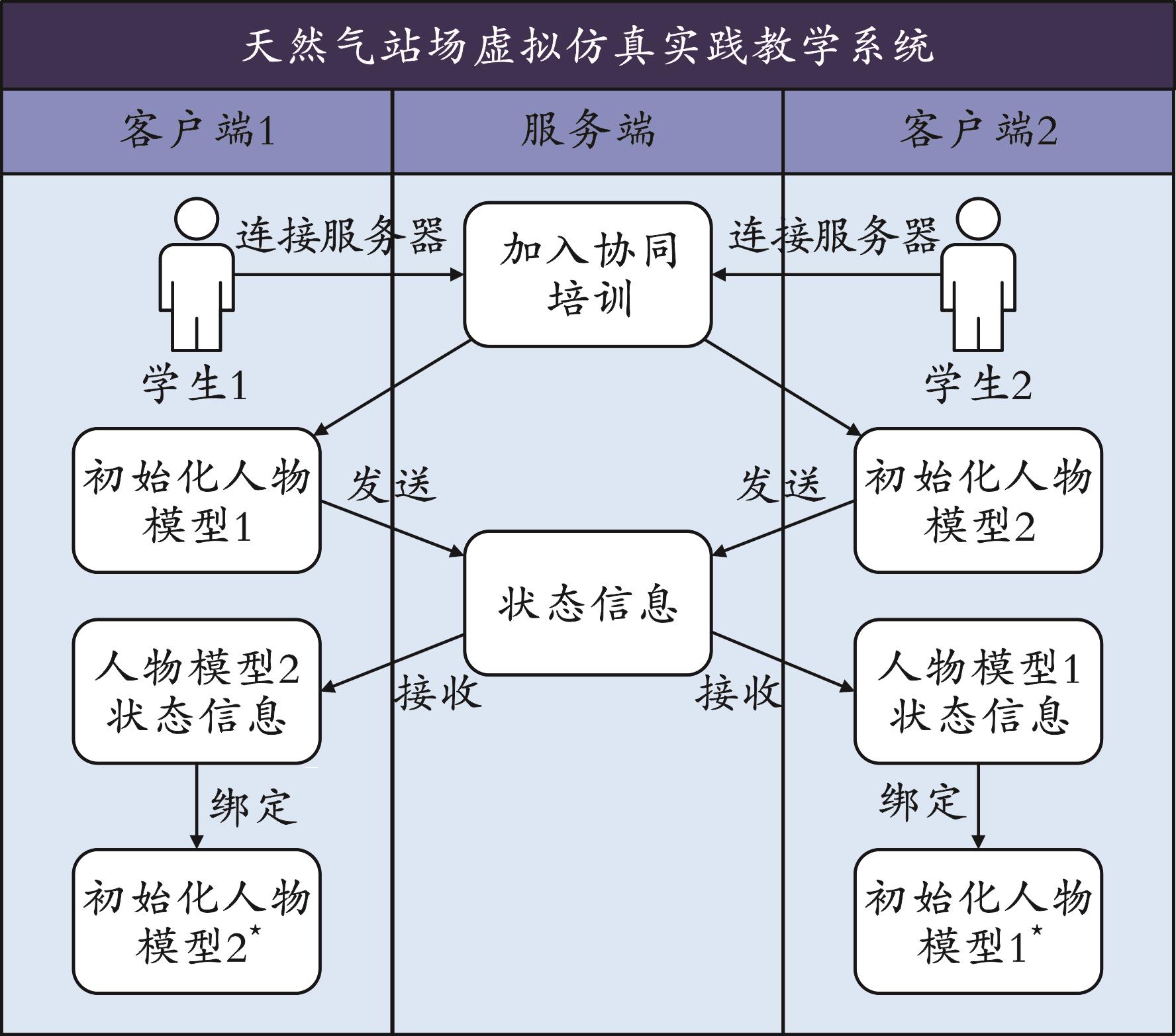

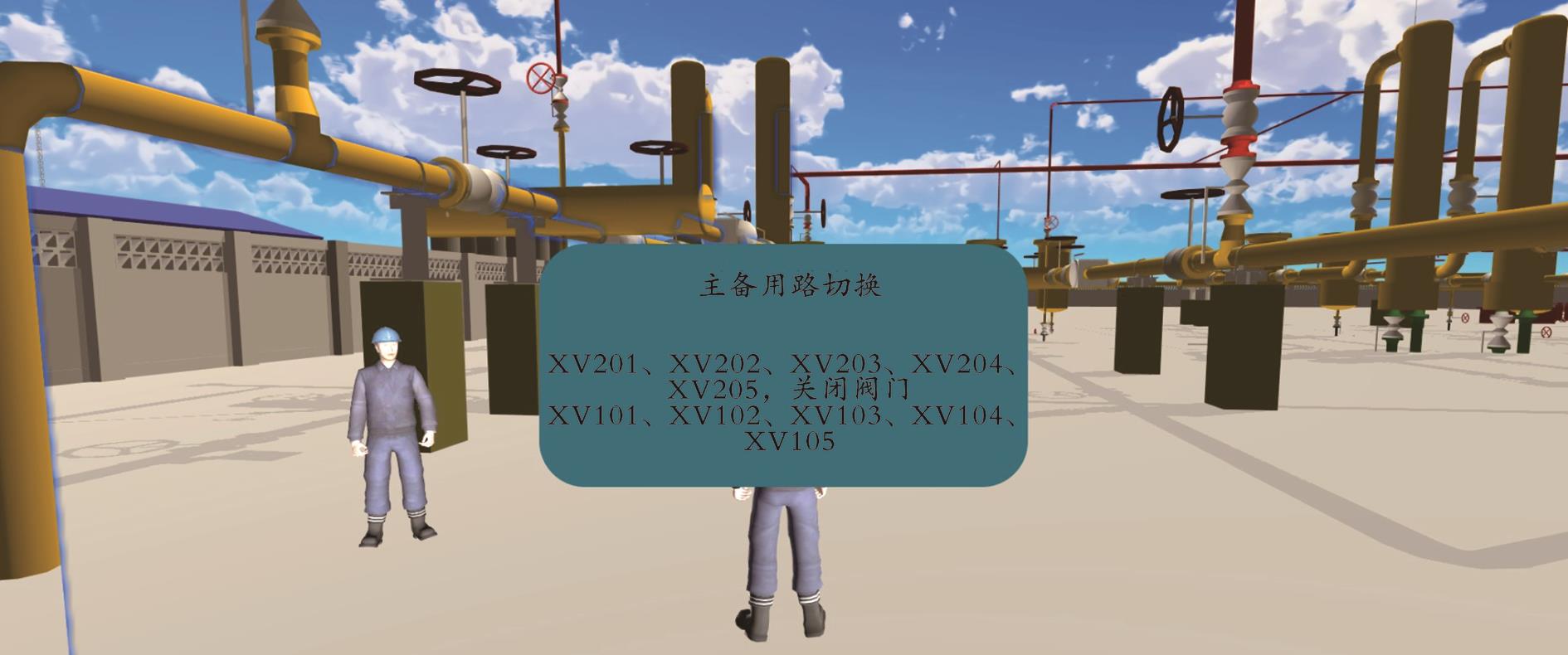

工艺模拟	通过采用单人与多人培训模式，模拟天然气站场作业流程，帮助学生熟练掌握工艺流程
训练考核	结合考核结果做出评价，帮助学生了解自身不足，开展针对性强化训练，促进学生全面发展

功能模块	设计依据
设备拆解	模拟设备拆卸与组装流程，帮助学生更好地掌握相关理论知识，并熟悉天然气站场设备结构
安全应急事故处理	模拟天然气站场突发事故（如突发火灾爆炸等），培养学生应对突发事故的应急处理能力
工艺模拟	通过采用单人与多人培训模式，模拟天然气站场作业流程，帮助学生熟练掌握工艺流程
训练考核	结合考核结果做出评价，帮助学生了解自身不足，开展针对性强化训练，促进学生全面发展

包围体		特点
包围球		以球体为透明包围体，对模型或物体进行完全包围。模型或物体很少有规则的圆球体，因此容易产生较大的空间浪费，进而增加计算机内存占用和计算负荷
AABB		以长方体为透明包围体，对整个模型或物体进行完全包围。当模型或物体发生旋转等变化时，AABB包围盒与模型或物体间的贴合度显著降低
OBB		以正方体为透明包围体，对整个模型或物体进行完全包围，其剩余空间较小。当模型或物体发生旋转等变化时，OBB包围盒能够同步更新，贴合度较高

包围体		特点
包围球		以球体为透明包围体，对模型或物体进行完全包围。模型或物体很少有规则的圆球体，因此容易产生较大的空间浪费，进而增加计算机内存占用和计算负荷
AABB		以长方体为透明包围体，对整个模型或物体进行完全包围。当模型或物体发生旋转等变化时，AABB包围盒与模型或物体间的贴合度显著降低
OBB		以正方体为透明包围体，对整个模型或物体进行完全包围，其剩余空间较小。当模型或物体发生旋转等变化时，OBB包围盒能够同步更新，贴合度较高
